伦福特德·福什汽车扭力臂结构设计

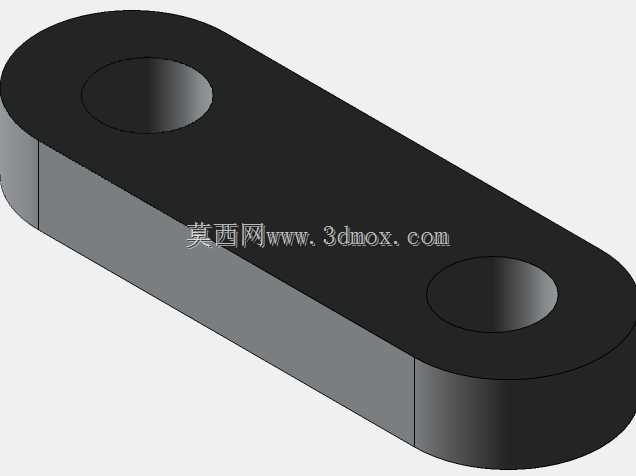

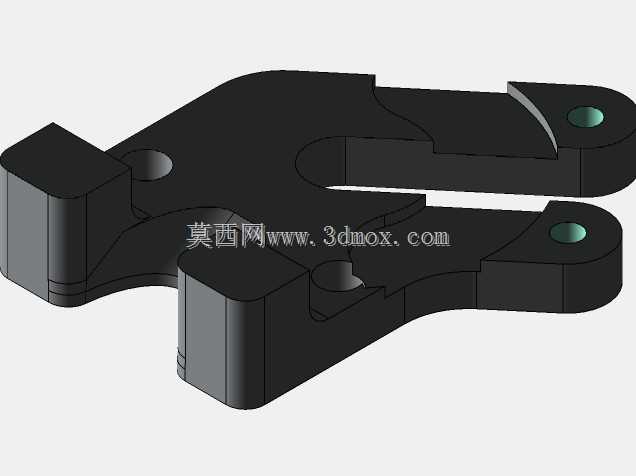

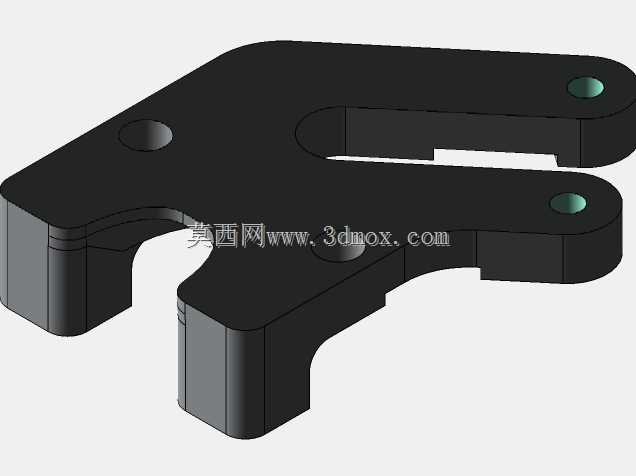

　　扭力臂属于底盘与传动系统中常见的约束传力构件，常见于悬架导向、制动反力矩传递、动力总成悬置限位以及车桥稳定连接等位置。该模型围绕伦福特德·福什车型的连接需求展开，臂体采用折线式空间走向，在有限的包络空间内避让周边减振器、制动管路、线束及车架加强板，使载荷能够沿预设路径传递，而不是把附加弯矩直接作用在连接点上。

　　从实际装车状态看，这类零件的核心价值不在于外形复杂，而在于把扭转、拉伸和冲击载荷转化为可控的结构内力。臂身截面在靠近大载荷铰接区逐渐加宽，中部则根据布置边界收窄，既保留足够的抗弯惯性矩，也避免与相邻运动件发生干涉。两端孔位的中心距、孔轴方向和贴合面角度是建模时必须优先锁定的几何基准；若基准偏差，后续即使臂体曲面做得再顺滑，装车后也会出现衬套偏磨、螺栓附加剪切或悬架运动轨迹偏移等问题。

　　设计思路上，模型先确定硬点关系，再构建臂体骨架。铰接端通常需要压入衬套或连接球销，因此孔周区域保留较厚的实体材料，并通过圆角过渡降低应力集中；与车架或支架贴合的端面应保持平面度要求，便于装配时形成稳定支撑。臂体中部若存在减重缺口，应让缺口边缘顺着主传力方向延伸，避免在高应力区形成横向薄弱截面。对于承受反复制动扭矩的工况，局部凸台和加强筋不宜盲目加高，筋条方向应贴合载荷流线，否则容易在筋根处诱发疲劳裂纹。

　　外形尺寸方面，扭力臂的长度并非孤立参数，而是由轮跳行程、转向角、减振器压缩量以及相邻部件最小安全间隙共同决定。建模时需要把安装边界作为校核条件：一端绕车架铰接点摆动，另一端随车桥或转向节运动，臂体在全行程内都应与制动软管、轮罩内板、螺旋弹簧等保持足够距离。孔位直径与螺栓规格匹配，端面接触范围要覆盖垫圈承压面；若衬套外圈需要压装，孔壁尺寸链还需考虑压入余量和材料弹性变形。

　　在结构设计评审中，这类零件常被放在整车运动校核里反复验证。静态下它承担扭矩反作用，动态下还要吸收路面冲击带来的瞬时载荷，因此臂体过渡区不能出现突变台阶，焊接或铸造拼缝也应避开高应力区。若用于试制阶段，三维模型还可直接用于检查工装夹具的夹持点、装配工具的操作空间以及自动化产线上的抓取姿态。对从事底盘结构、零部件选型和三维建模的人员而言，该扭力臂的价值在于提供了一个兼顾传力路径、安装边界和运动避让的具体参考对象。
