绘王数位屏12度倾斜支撑脚架结构

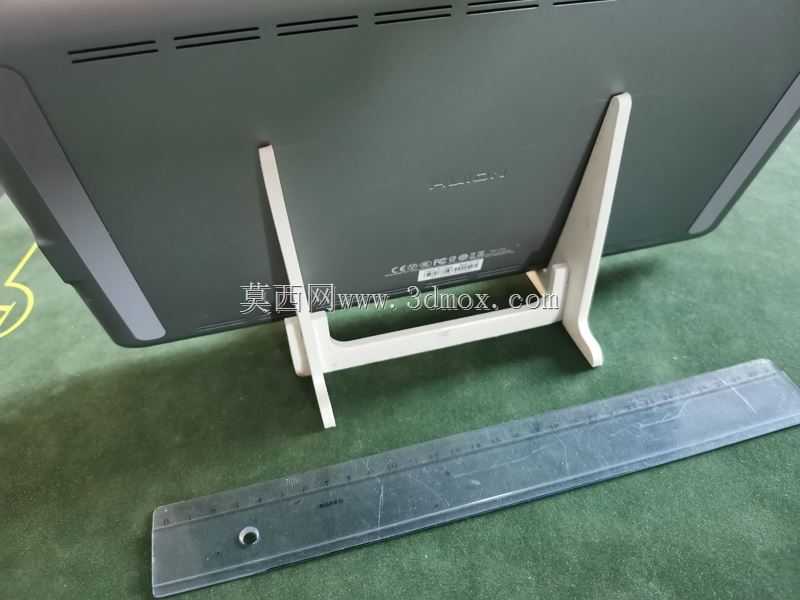

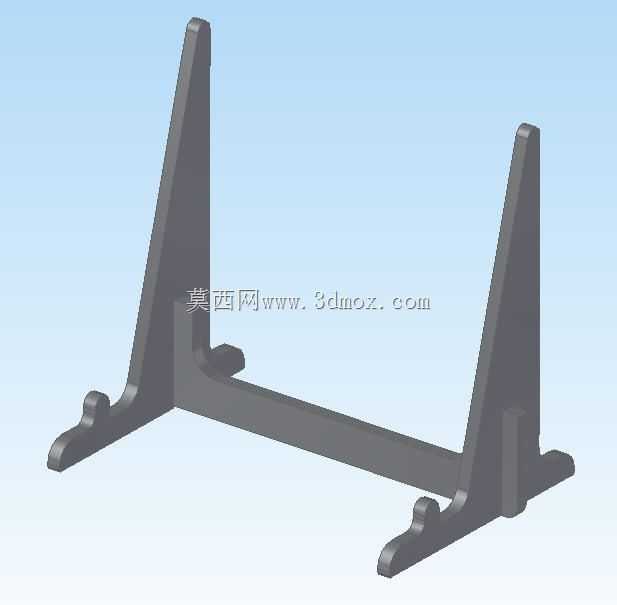

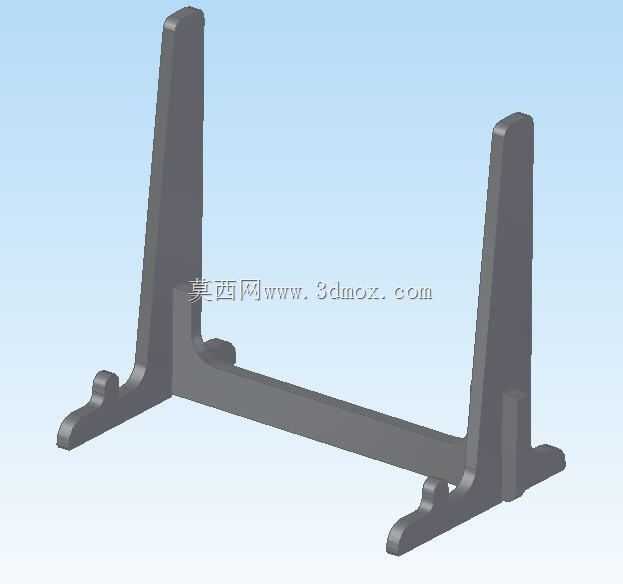

　　这套支撑结构面向桌面数位绘图终端的背部承托场景，核心解决的是平板式绘图设备在长时间手绘作业中的视角与稳定性问题。数位屏平放于桌面时，屏幕反光明显，手腕与前臂也容易处于非自然姿态；将设备背部抬升后，视线与屏面更接近手绘纸稿的观察角度，笔尖定位误差随之降低。结构采用左右两支承腿加底部横向连接梁的形式，整体形成一个稳定的门式支撑，展开后可将设备背部顶起至固定倾斜状态。

　　从实际使用边界看，支架并非追求多档无级调节，而是围绕一个确定的绘图倾角做刚性承托。两支腿与设备背面接触的位置需要避开散热孔、铭牌区域和背部壳体的薄弱筋位，接触端采用较宽的贴合面，避免局部应力集中造成外壳压痕。底部横撑的作用不止是连接两腿，它同时把支撑反力传递到桌面，并限制两腿外张，使整个支架在受压时保持几何形状不变。绘图者在屏面施加书写压力时，力会沿屏体、背部接触点、支腿斜向传递到横撑与桌面，形成闭合传力路径。

　　设计思路上，这类支架更强调“够用且可靠”，而不是复杂机构。支腿采用细长斜撑形态，在保证纵向承压能力的同时控制材料用量；腿端与桌面接触处需要有足够的摩擦面，防止设备在笔触拖动时向后滑移。横撑位置偏低，能够降低整体重心，减少屏幕前倾翻的趋势。由于数位屏背部通常已经预留安装或定位结构，支架在建模时需要重点核对背部贴合面的高度、宽度和避让空间，确保支撑点落在壳体加强区域，而不是悬空在薄壁盖板上。

　　外形尺寸方面，支架展开宽度应与设备背部可支撑区域匹配，过窄会导致左右稳定性不足，过宽则会超出设备轮廓并影响桌面摆放。支腿高度决定屏体抬升量，倾角则由支腿长度、底部横撑位置和背部接触点共同决定。建模时不能只看支架单件，必须把数位屏本体、桌面平面和人手书写载荷作为一个装配体校核：屏面受压点越靠近上缘，背部支撑点受到的力矩越大；若接触点过于靠下，设备容易绕底边翻转。因此，支撑点位置需要在背部可利用区域内尽量上移，同时保证底边仍与桌面保持接触。

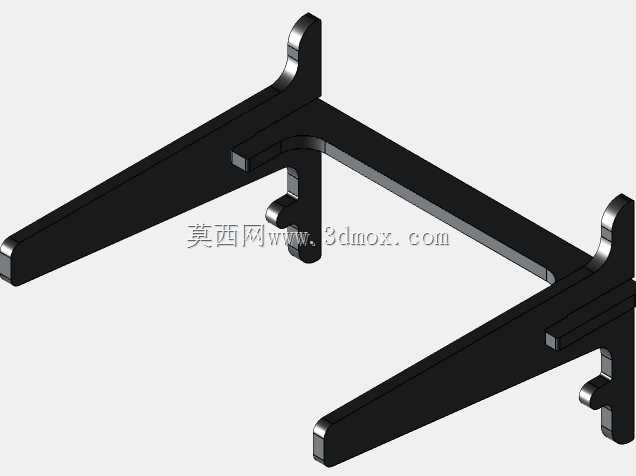

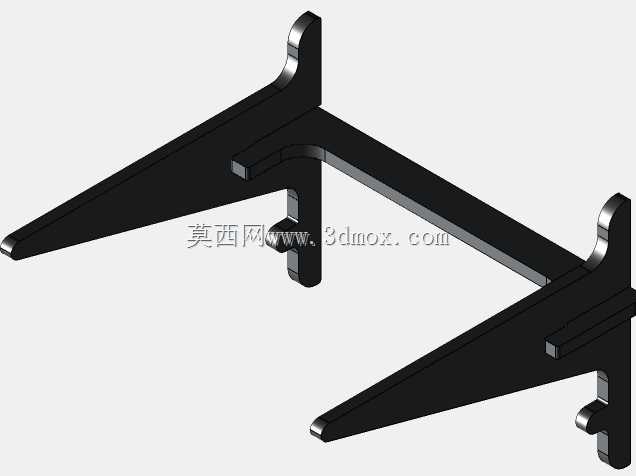

　　在结构细节上，支腿与横撑的连接处是应力集中区域，圆角过渡和截面连续性直接影响反复拆装后的耐久表现。若采用塑料件，需要关注拔模方向、壁厚均匀性和筋条布置；若采用金属或木质替代方案，则要重新评估连接方式与表面处理。支架与设备背面之间不宜采用完全刚性的硬接触，增加柔性垫面可以吸收装配误差，也能避免划伤屏体外壳。

　　对于三维建模从业者，这类产品的价值在于训练“以使用姿态反推结构”的能力。先确定屏幕倾角和人手书写范围，再反算支撑点、腿长和横撑位置；随后检查桌面占用深度、设备背后留空、线缆弯折半径以及散热气流是否被遮挡。支架虽然外形简单，但涉及接触摩擦、力矩平衡、壳体避让和人机姿态多个工程约束。完成建模后，应在装配环境中模拟屏幕受压和背部推力，观察支腿是否外张、横撑是否上拱、设备底边是否翘动。通过这些校核，支架才能在真实桌面上实现稳固支撑，而不是仅仅在渲染图中看起来成立。
