螺旋式压力传感开关内部结构展示

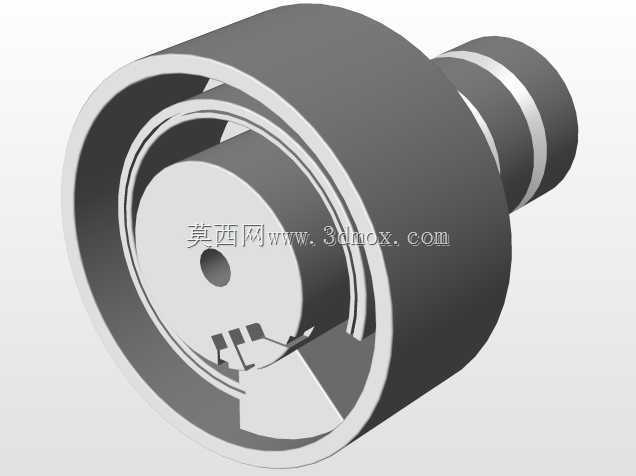

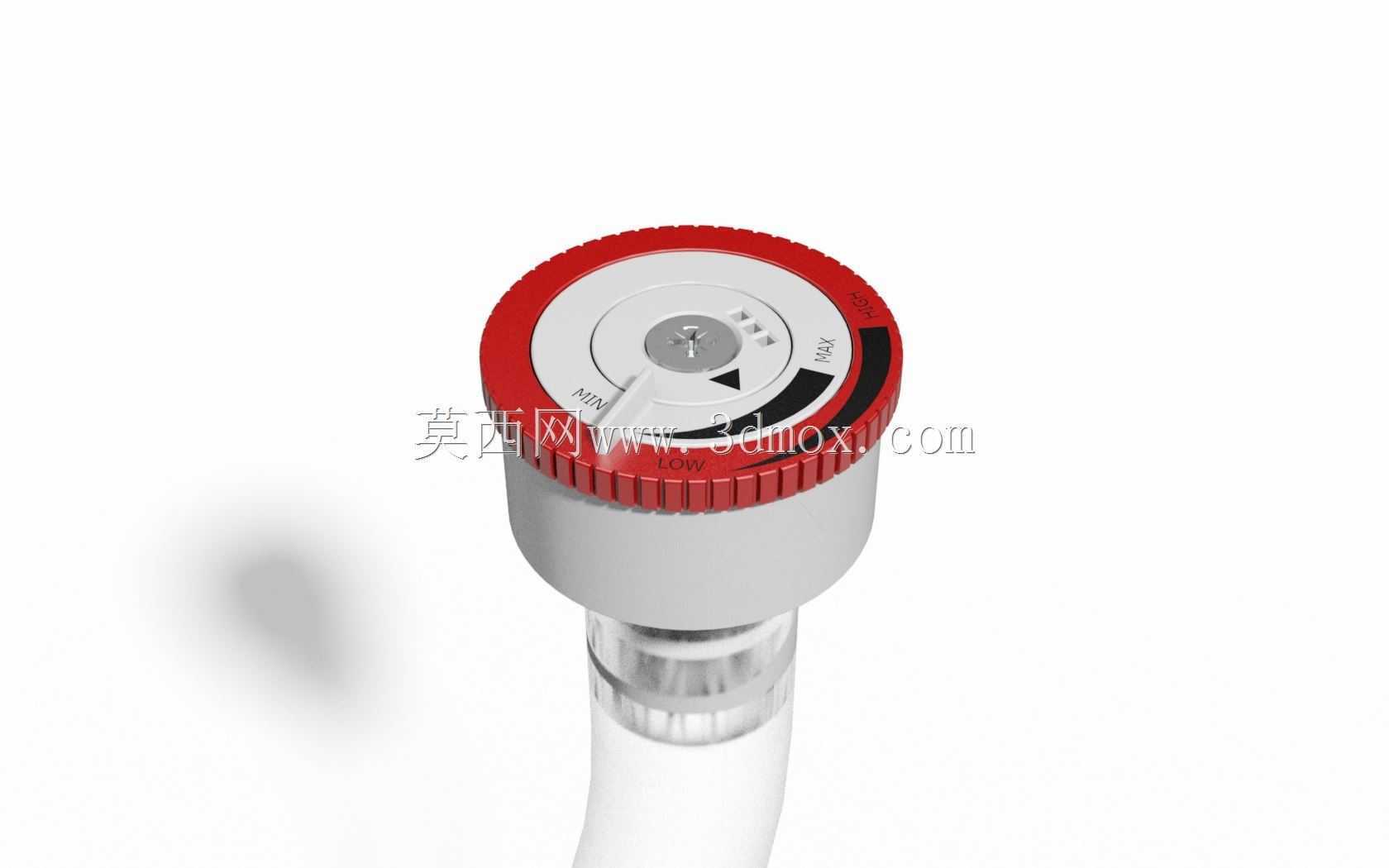

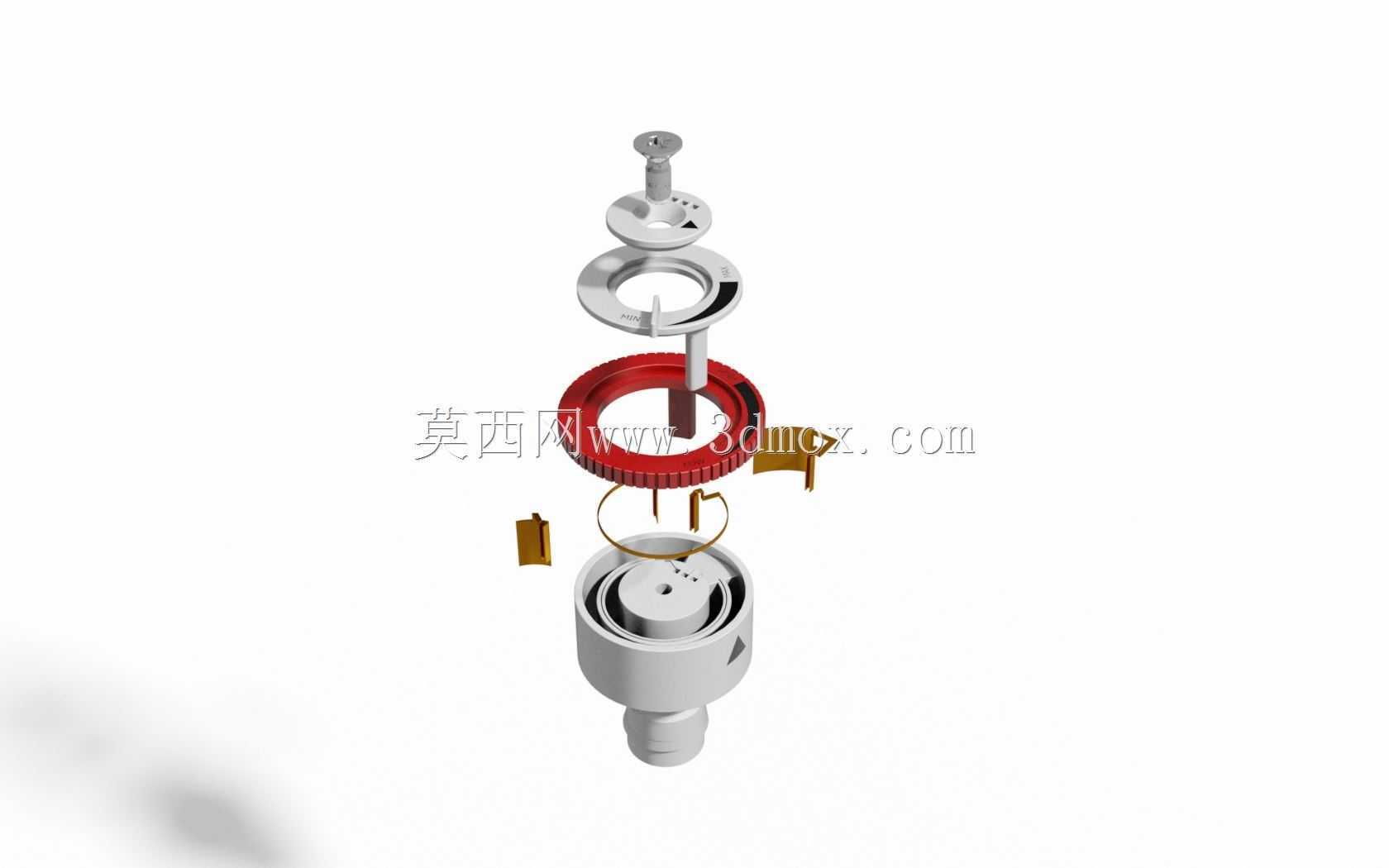

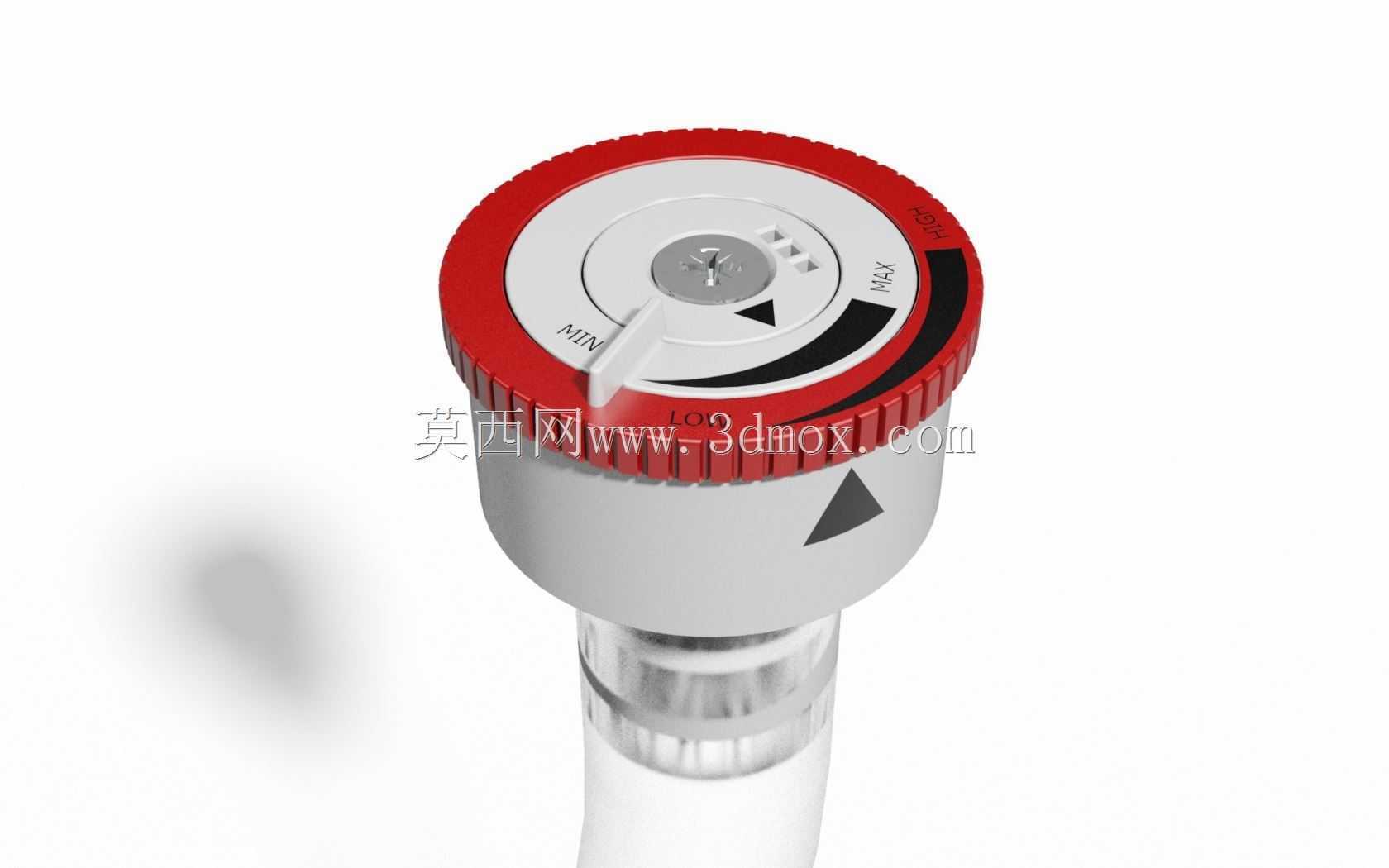

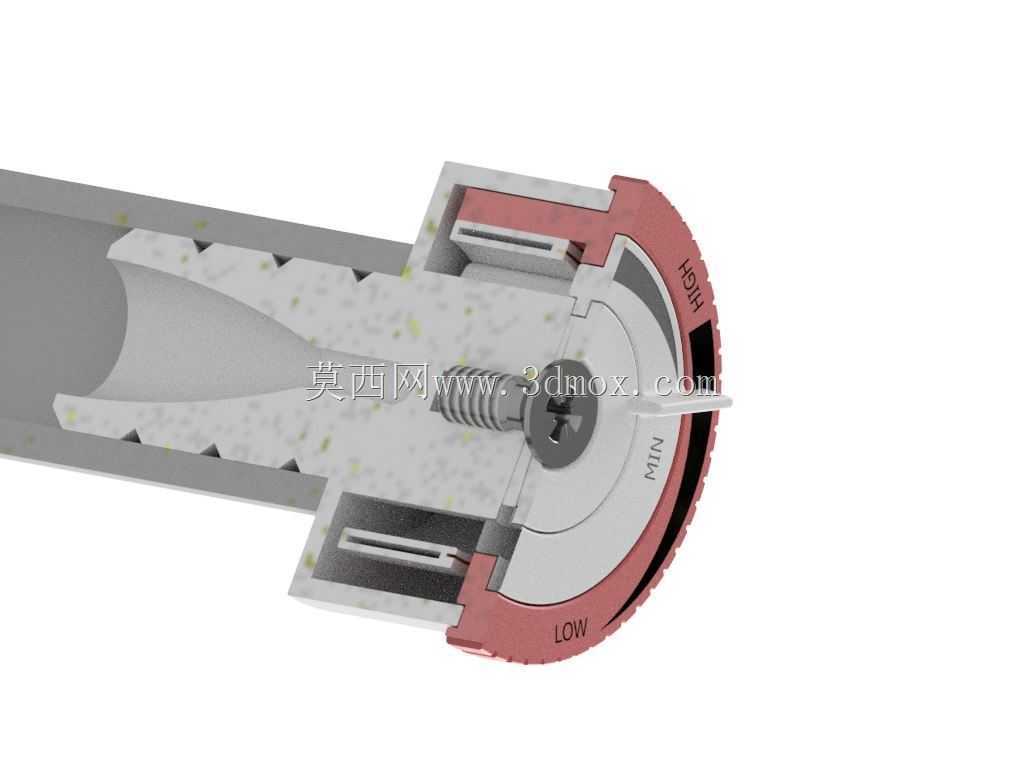

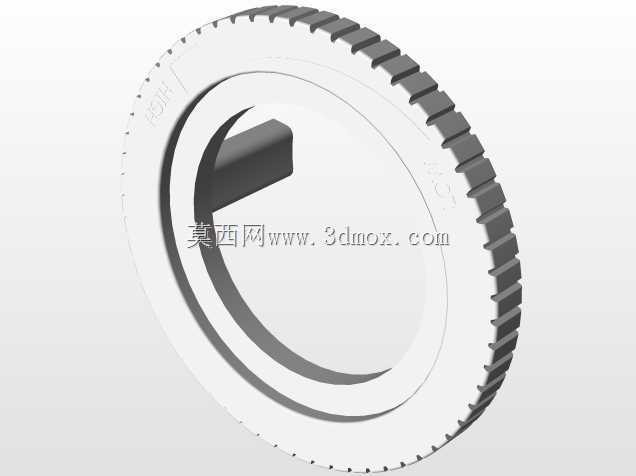

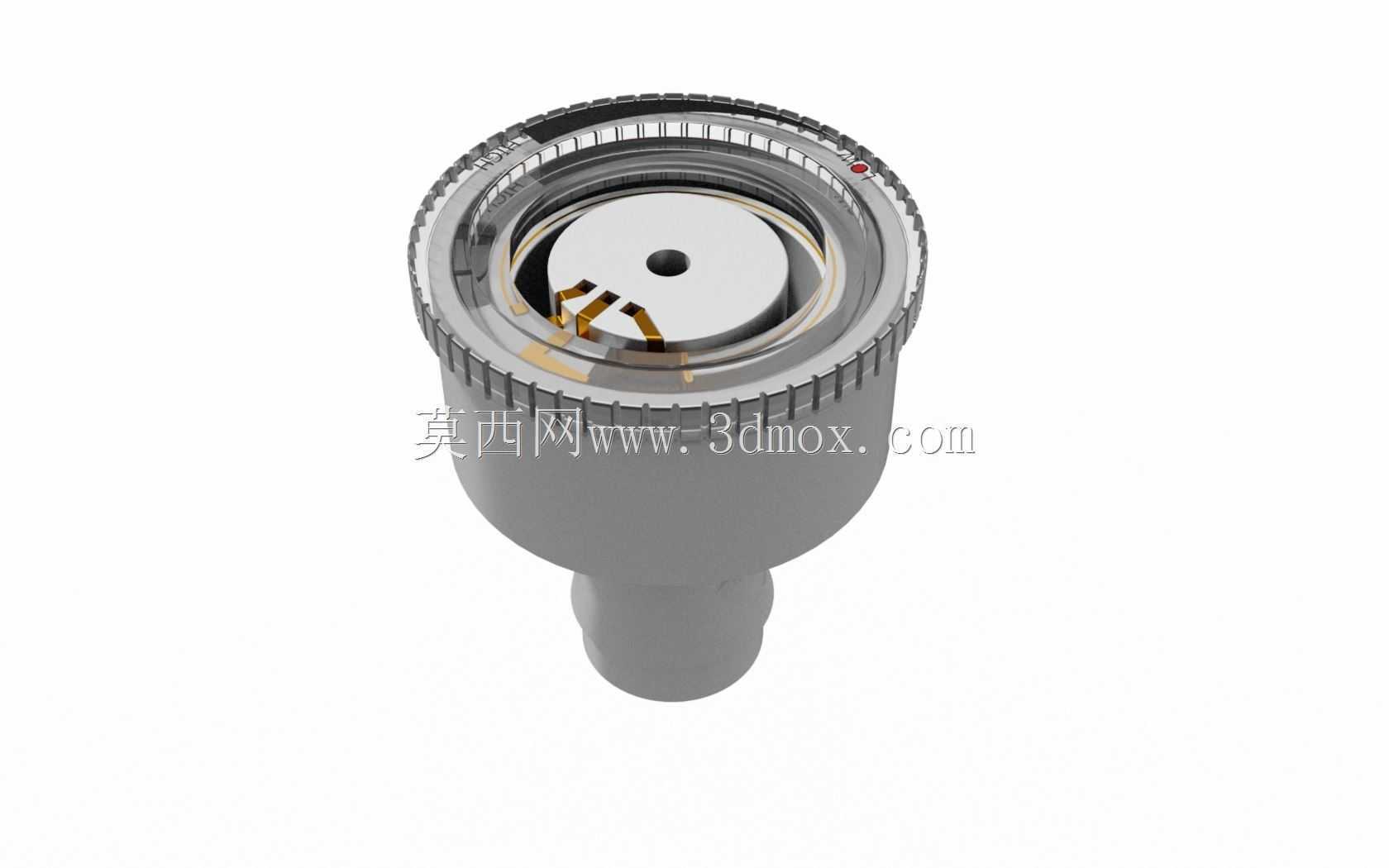

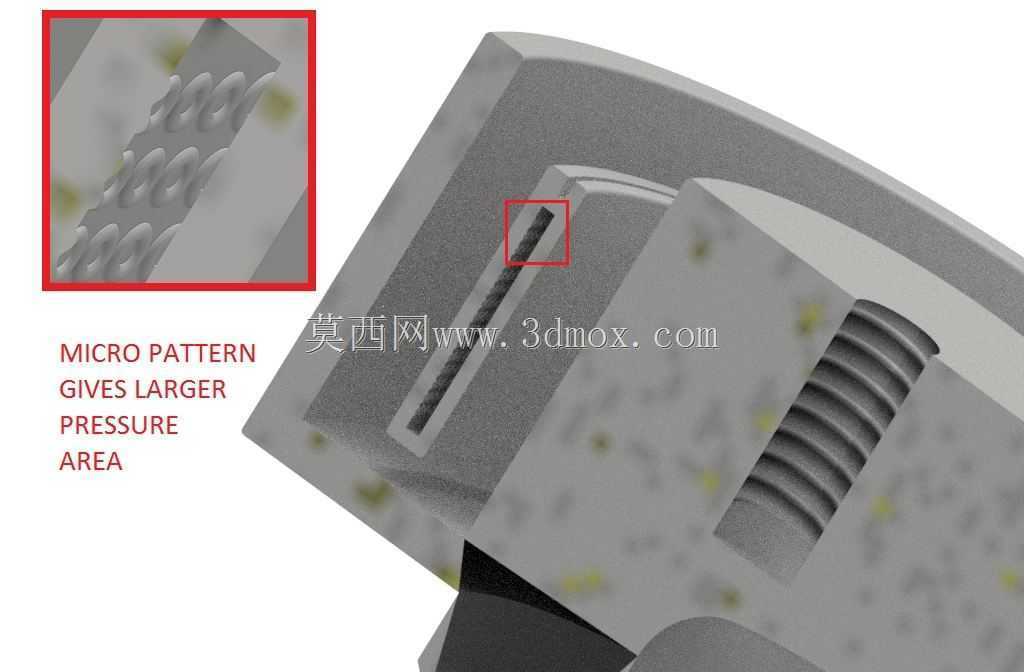

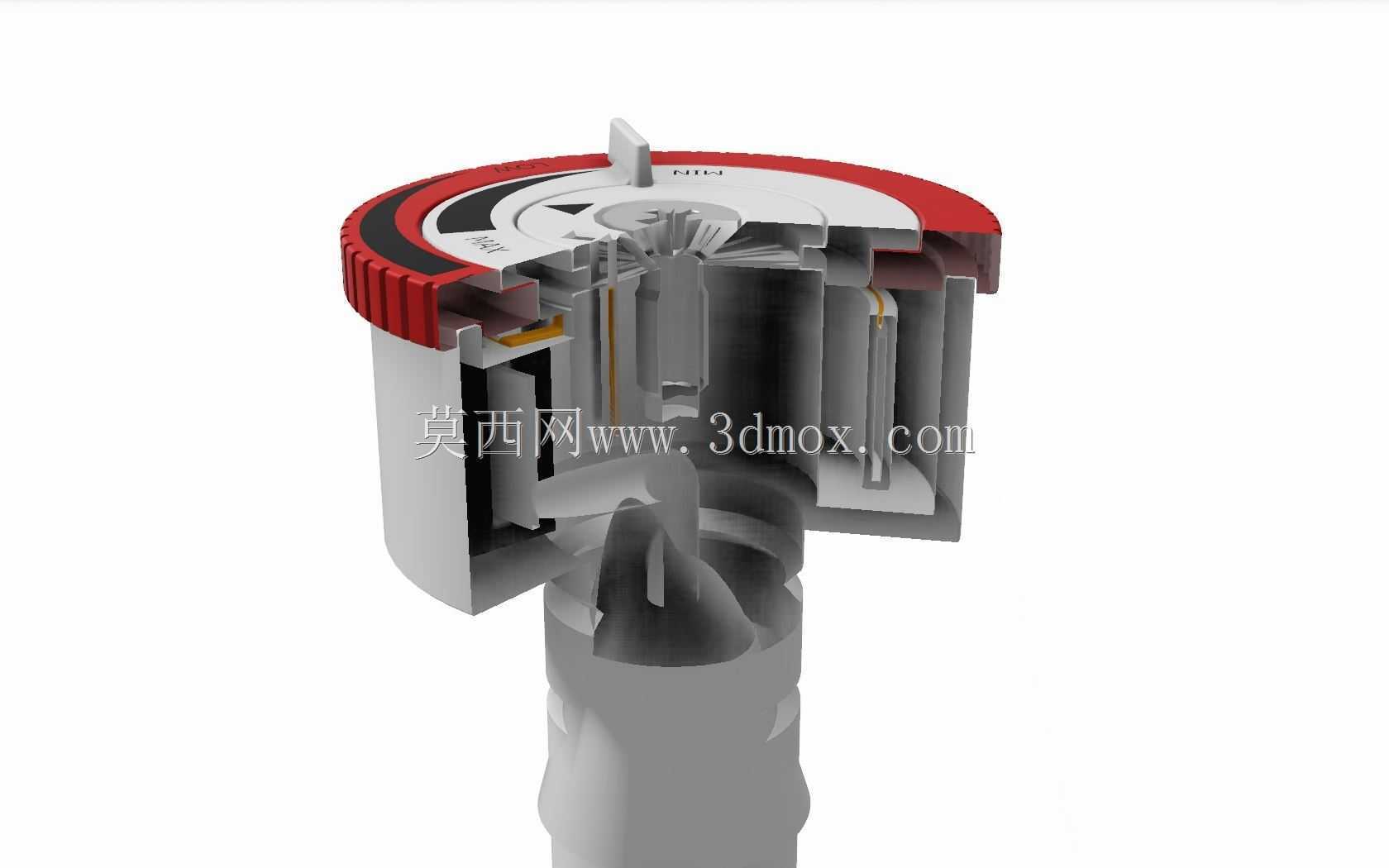

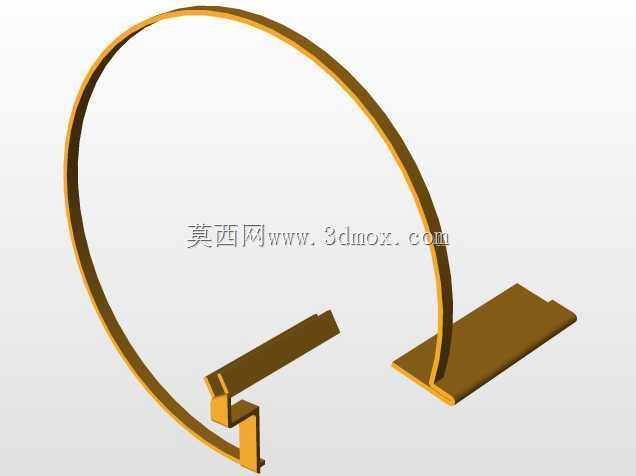

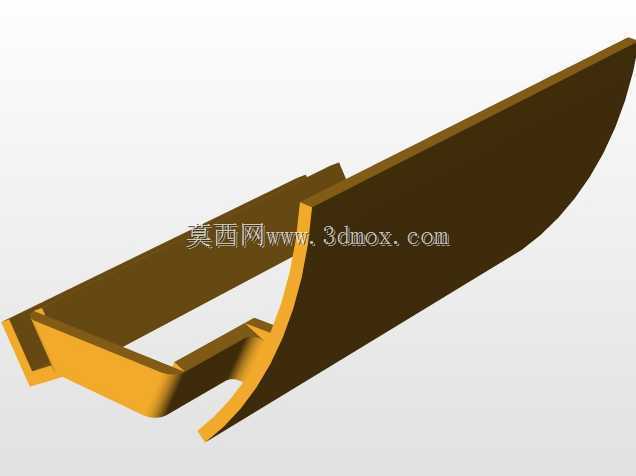

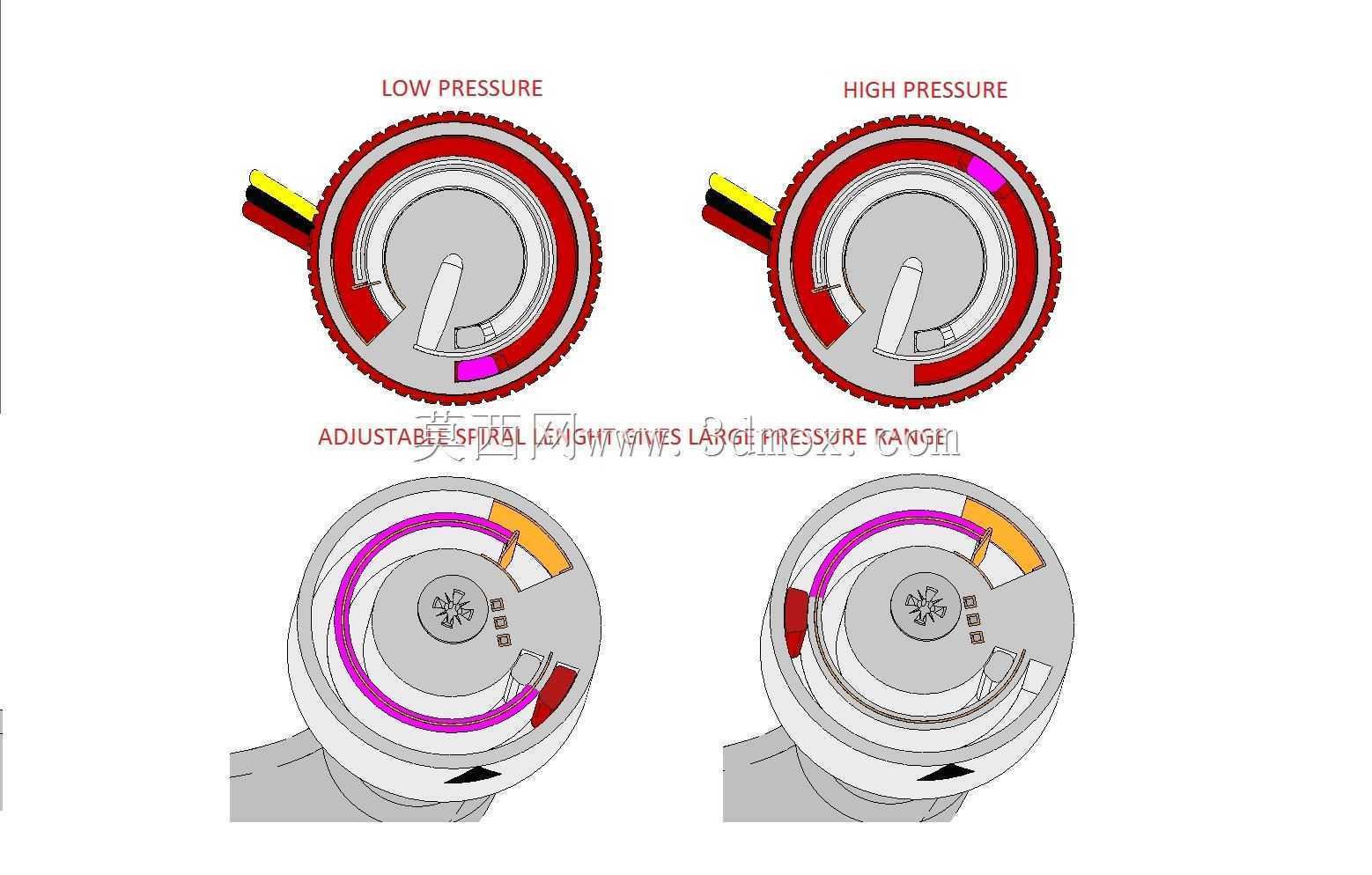

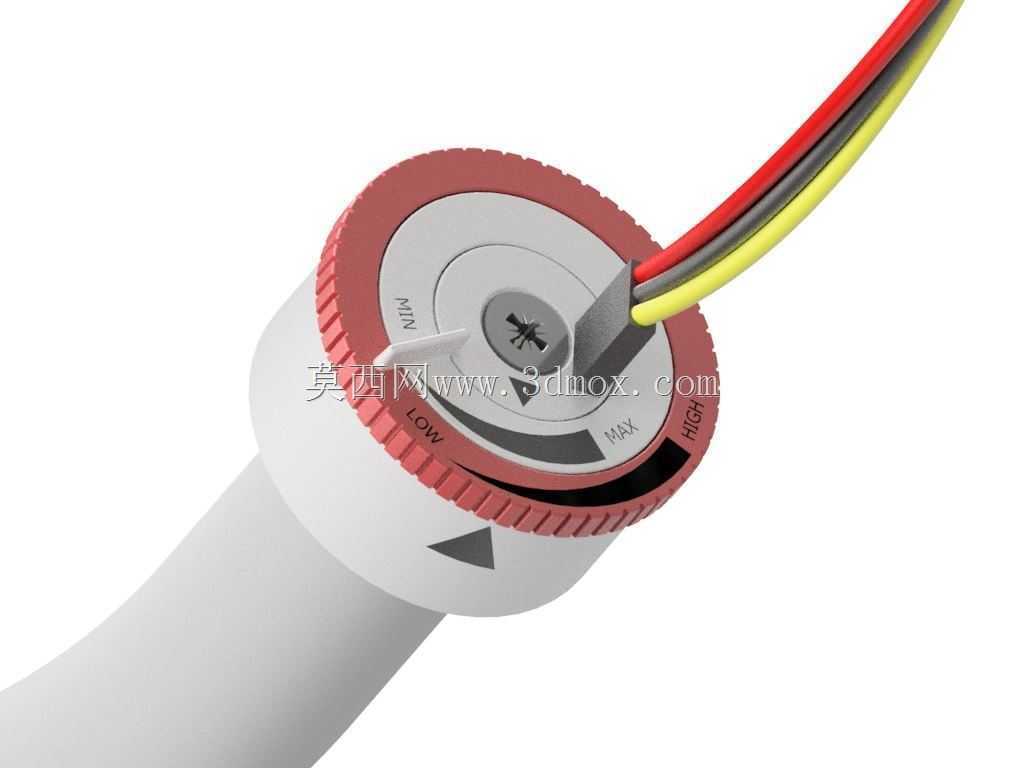

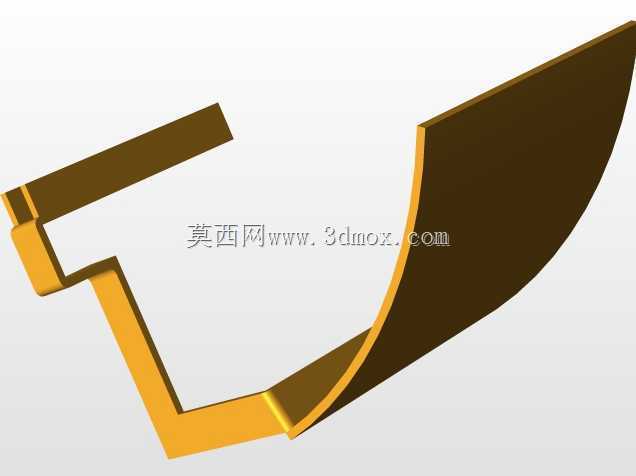

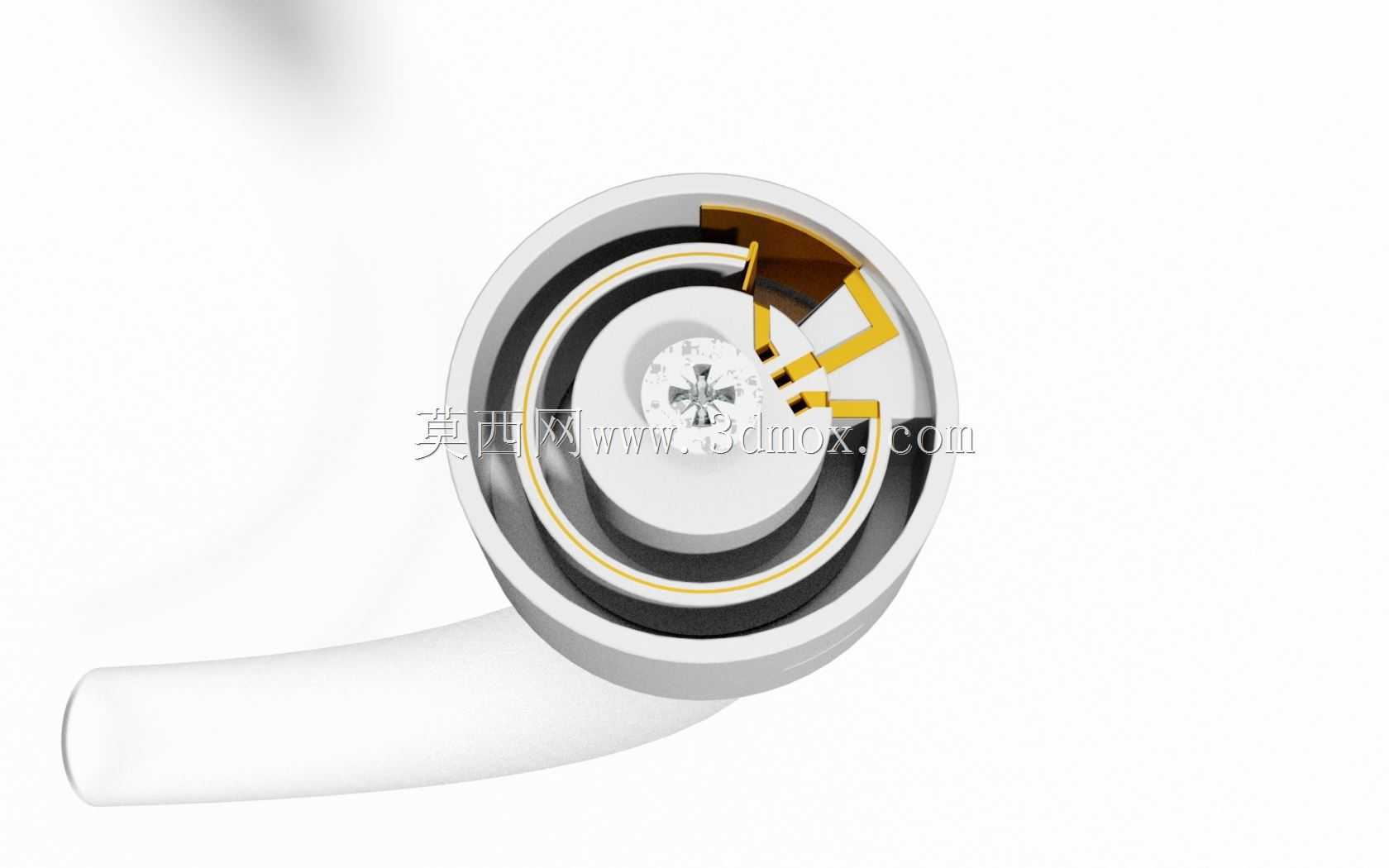

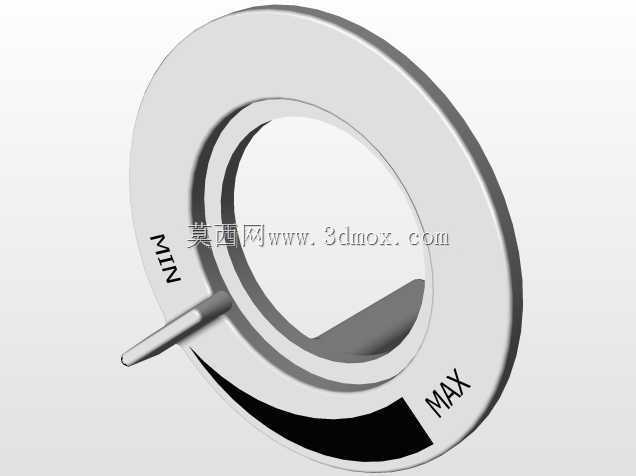

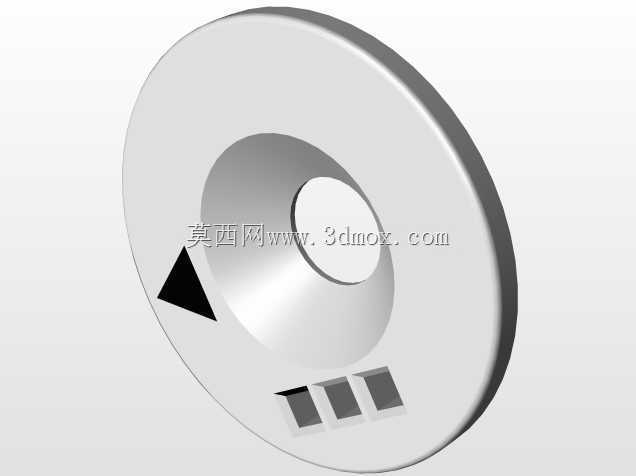

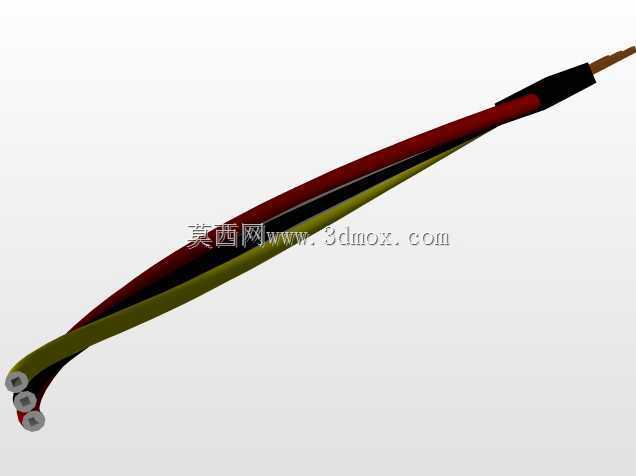

这款螺旋形压力开关的结构设计，核心围绕小空间内的压力检测与通断控制需求展开，从剖面结构能看到其内部集成了螺旋形膜片组件、触发顶杆、触点模组以及调节限位结构，整体采用同轴式布局，所有功能部件沿阀体中轴线排布，最大限度压缩了径向安装尺寸，适配气路、液压支路的紧凑安装场景。日常应用中，这类压力开关常被布置在小型气动回路、真空吸附系统、低压流体管路中，当管路内压力达到设定阈值时，膜片受介质压力推动产生位移，带动顶杆触发内部电气触点的通断，以此实现压力超限报警、泵组启停控制、回路保压联锁等功能，相比传统平面膜片压力开关，螺旋形的膜片结构在相同安装直径下，能获得更大的有效受压面积，压力触发的灵敏度更高，同时螺旋形的褶皱结构也能提升膜片的往复形变寿命，降低长期使用后的疲劳失效概率。从安装边界来看，这款开关下部采用标准外螺纹接口，可直接拧入对应规格的管路预留接口，无需额外转接支架，上部的调节旋钮做了防滑齿结构，现场调试时无需专用工具即可手动微调触发压力阈值，旋钮周边的刻度标识能直观显示压力设定区间，方便运维人员快速核对参数。设计阶段针对3D打印适配做了结构优化，机身的非受力部位做了等壁厚处理，避免打印过程中出现壁厚不均导致的翘曲变形，内部的流道拐角全部做了圆角过渡，既减少了介质流动的阻力损失，也能避免打印过程中支撑残留影响流道通畅。内部的电气触点模组做了独立腔室隔离，与下部介质接触腔之间采用密封胶圈分隔，避免带压介质渗入触点腔造成接触不良或者短路问题，螺旋膜片的边缘采用压合式密封结构，无需额外粘接即可保证腔室的密封性能，装配时只需依次叠放膜片、顶杆、触点组件，最后旋合上盖即可完成组装，工序简单，适合小批量生产或者自制改装场景使用。作为正压、真空双工况通用的压力检测元件，这款开关的结构设计兼顾了性能与加工便利性，不管是用于小型自动化设备的气路压力监控，还是用于实验装置的压力联锁保护，都能通过调整内部弹簧预紧力适配不同的压力触发区间，整体结构没有复杂异形曲面，建模过程中可通过旋转、阵列等基础特征完成全参数化设计，后续修改接口尺寸、调节压力范围时只需调整对应参数即可快速衍生不同规格的型号。
