螺栓连接装配结构剖面设计方案

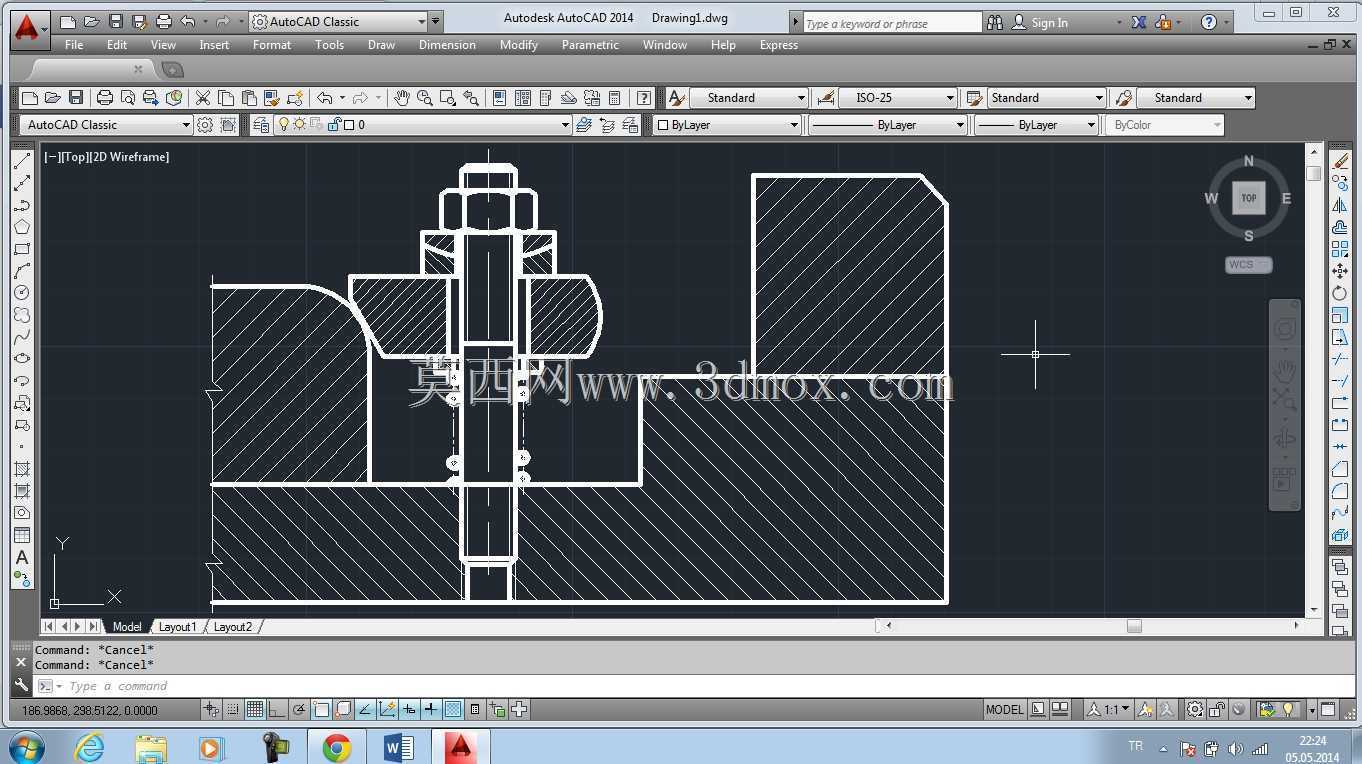

这套螺栓连接装配结构，主要面向各类机械设备的构件紧固场景，在机架拼接、工装夹具装夹、液压阀块安装、传动部件定位等工况中都能见到同类结构的应用，核心作用是通过螺栓预紧力实现两个被连接件的刚性贴合，避免设备运行过程中连接部位出现错位、松脱、间隙过大等问题。从结构设计逻辑来看，该方案采用了螺栓贯穿两个被连接件的通孔结构，其中一侧被连接件加工有沉孔用于容纳螺栓头部，另一侧通过螺母配合垫圈实现预紧力的均匀传递，剖面结构中清晰呈现了螺纹啮合段、光杆配合段、垫圈承压面的位置关系，设计时充分考虑了螺栓的受力路径：预紧力从螺栓头部通过垫圈传递到第一被连接件，再经结合面传递到第二被连接件，最终通过螺母端的垫圈完成力的闭环，避免应力集中在被连接件的孔口边缘。在安装边界的考量上，设计时预留了足够的扳手操作空间，螺栓伸出螺母的长度符合通用紧固件安装规范，既保证螺纹啮合长度满足预紧力要求，又不会因为伸出过长造成空间干涉或材料浪费；被连接件的通孔直径比螺栓公称直径大出合理间隙，既方便装配时的对中穿入，又不会因为间隙过大导致承压面有效接触面积不足。从功能特性来说，该连接结构属于可拆卸刚性连接，拆装维护时不需要破坏被连接件本身，只需要松开螺母即可完成部件的拆解更换，适合需要定期维护、部件更换频率较高的设备部位；垫圈的设置一方面可以分散螺母对被连接件的压应力，避免软质被连接件表面被压溃，另一方面可以在设备存在振动工况时起到一定的防松辅助作用，配合防松结构使用时能大幅提升连接可靠性。在实际建模过程中，需要严格匹配螺栓、螺母、垫圈的标准件尺寸参数，保证各零件之间的配合关系符合机械设计规范，剖面表达上要准确区分不同零件的剖面线方向与间隔，清晰呈现各零件的装配层级与接触关系，避免出现干涉、间隙不合理等建模错误，为后续的工程图输出、装配工艺指导提供准确的三维模型依据。这类连接结构虽然是机械设计中最基础的紧固形式，但参数匹配、受力校核、安装空间预留的细节是否到位，会直接影响整套设备的运行稳定性，很多设备的连接失效问题，往往都是因为基础紧固件的装配设计没有考虑实际工况的受力、振动、拆装需求导致的。
