涡轮增压器叶轮精密三维结构设计

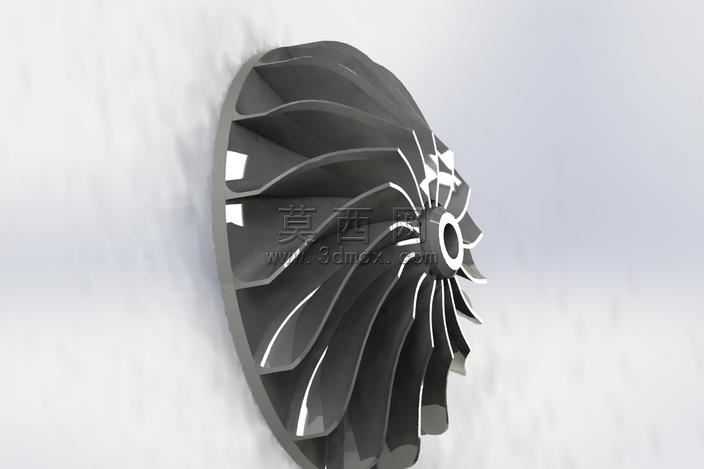

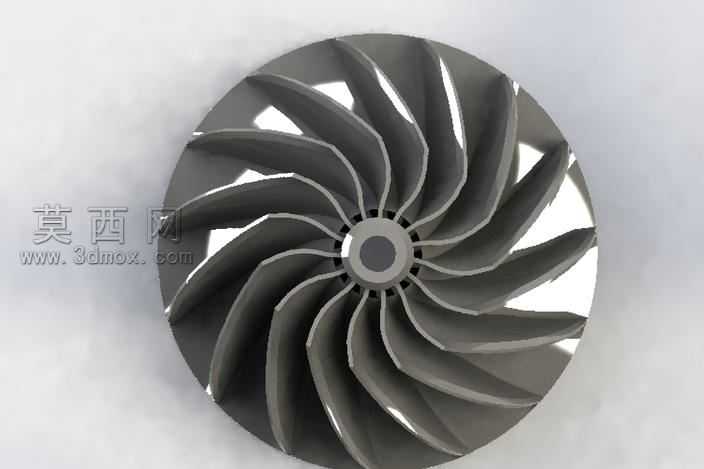

本次涡轮增压器叶轮的三维建模，首先围绕其核心气动性能需求展开结构规划，叶轮作为涡轮增压器的核心做功部件，叶片的曲面造型直接决定增压效率与运行稳定性。建模初期先梳理叶轮的整体尺寸基准，确定轮毂的中心定位轴孔尺寸、轮毂外轮廓的渐变弧度，再逐片构建叶片的三维曲面：每片叶片从轮毂根部到外缘的厚度呈现渐变收窄的形态，叶片的扭转角度沿径向平滑过渡，既保证气流进入时的导流顺畅性，也兼顾高速旋转下的结构强度。建模过程中通过曲面放样、边界混合等操作完成叶片的连续曲面构建，对叶片与轮毂的衔接位置做圆角过渡处理，消除应力集中的尖锐结构，避免高速运转时出现结构疲劳损伤。材质设置上模拟高温合金的金属质感，赋予模型哑光深灰的金属基底材质，添加细微的磨砂纹理还原精密铸造零件的表面质感，同时对叶片边缘做轻微的高光处理，凸显曲面的流畅弧度。渲染阶段采用柔和的侧方打光，让光线沿叶片的扭转曲面形成自然的明暗过渡，清晰呈现每片叶片的空间排布与形态特征，既直观展示叶轮的整体结构，也能清晰观察叶片间的流道空间形态。设计过程中反复调整叶片的扭转角度与间距，确保相邻叶片间的流道截面均匀变化，符合涡轮增压器工作时的气流走向逻辑，整体模型完整还原了涡轮增压器叶轮的精密结构特征，可用于结构展示、原理演示或后续的性能仿真分析参考。
