多规格紧固件装配结构练习设计

这套装配结构的设计，最初是面向车间一线装配工位的实操训练需求搭建的，日常产线里经常遇到新入职的装配钳工分不清不同头型紧固件的适配沉孔深度、露出长度要求，把内六角沉头螺钉和外六角螺栓的安装孔搞混，要么拧完螺钉头高出工件表面干涉后续盖板装配，要么螺栓旋入长度不够导致螺纹啮合扣数不足受载后滑牙，这套结构就是把四种最常用的紧固件安装场景整合到同一块模拟基座上，方便实训时一次性讲透不同紧固件的安装边界要求。

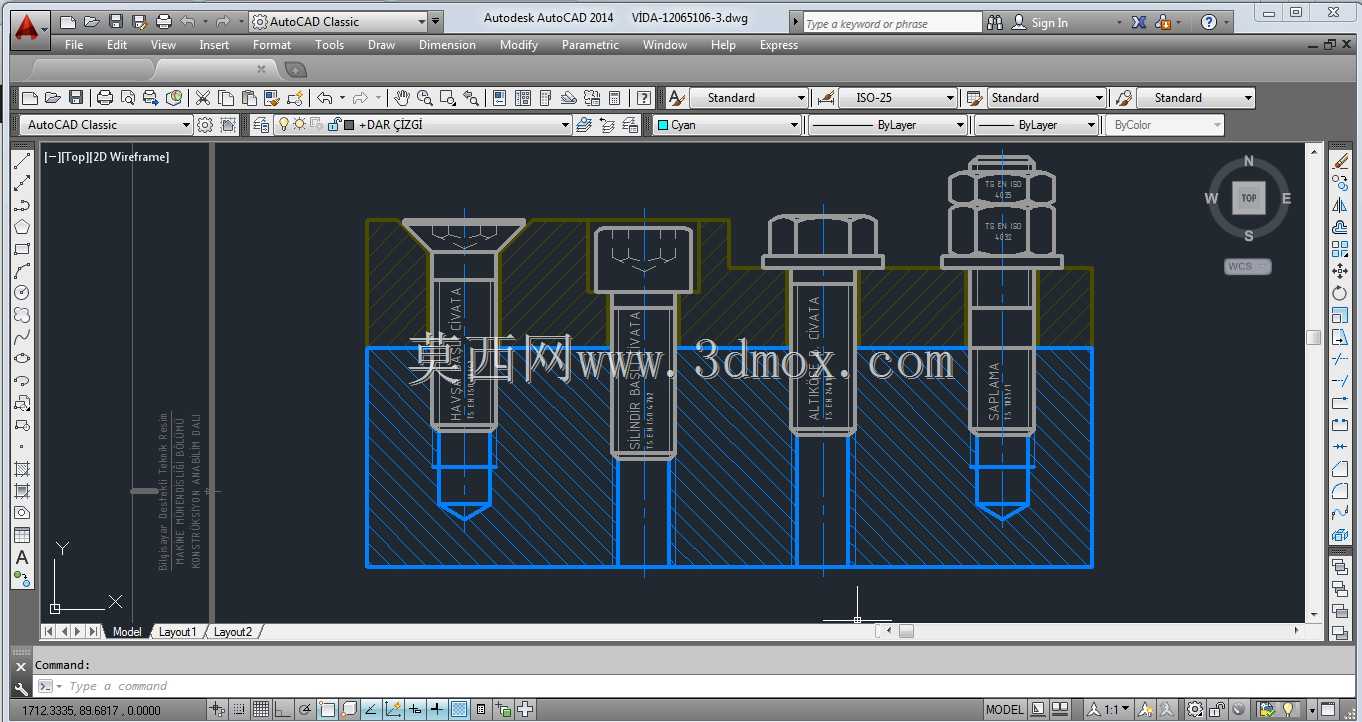

从实际应用场景来看，这类装配结构广泛出现在各类钣金机柜、液压阀块、机床防护板、自动化设备工装台的连接环节，不同头型的紧固件对应不同的装配空间限制：最左侧的内六角沉头螺钉，适合安装后表面要求平整无凸起的场合，比如设备外盖板、滑移轨道的安装面，设计时沉孔的深度要刚好容纳螺钉头部，公差控制在0.1mm以内，过深会导致螺钉头陷入基面过多，拧紧时受力面偏移损伤基面，过浅则头部凸起干涉相邻运动部件；旁边的内六角圆柱头螺钉，多用于需要较大预紧力的内部结构连接，因为圆柱头的内六角受力面比沉头款更厚，能承受更大的拧紧扭矩，不会出现拧花头部的问题，它的安装孔不需要加工沉孔，只需要保证通孔直径比螺杆大0.2-0.3mm，给装配留适当的对位余量即可。

再往右的两种外六角螺栓，一种是全螺纹短款，一种是带光杆段的长款，分别对应薄件叠层连接和厚件带定位需求的连接场景，带光杆段的螺栓在装配时光杆部分要穿过被连接件的通孔，配合公差选H7/h6，既能起到径向定位作用，又能避免螺纹部分受剪切力，很多新手设计时容易忽略这一点，把全螺纹螺栓用在有剪切载荷的连接位，运行一段时间后螺纹被剪断导致连接失效。设计这套结构的时候，特意把四个安装位的孔位间距、孔深、沉孔尺寸都按照实际工业常用的参数设置，基座的厚度模拟了常见15mm厚的铝合金安装板，每个紧固件的长度都按照“旋入内螺纹深度为螺杆直径1.5倍”的规范选取，比如M6的螺钉旋入深度设为9mm，保证足够的螺纹啮合强度，同时螺杆露出螺母的长度控制在2-3个螺距，既不会因为露出太短导致螺纹脱扣，也不会因为露出太长浪费空间、剐蹭周边管线。

从建模思路上来说，搭建这个装配体的时候先做基座的基体特征，按照四个紧固件的安装位置分别绘制对应的通孔、沉孔特征，每个孔的尺寸都和对应紧固件的标准尺寸做关联配合，比如沉头螺钉的沉孔锥角和螺钉头部的锥角完全一致，保证装配时锥面完全贴合，拧紧时受力均匀；外六角螺栓的六角头对边尺寸和扳手空间预留了足够的操作间隙，相邻两个螺栓的中心距留了15mm的扳手操作位，避免实际装配时扳手放不进去没法拧紧。另外在装配约束上，每个紧固件都设置了正确的同轴、面贴合约束，没有出现过约束或者欠约束的情况，转动视角或者做干涉检查的时候，能直观看到每个紧固件和安装孔之间的配合间隙，比如螺栓光杆和通孔之间的间隙、螺钉头部和沉孔之间的贴合面，都能通过干涉检查快速验证设计是否合理。

实际使用这套结构做实训或者设计参考的时候，还可以延伸拓展不同的工况模拟，比如给不同的连接位设置不同的预紧力参数，模拟受振动载荷下的防松结构搭配，比如加装平垫圈、弹簧垫圈、止动垫片的效果，也可以在基座上追加螺纹孔的特征，练习不通孔螺纹的旋入深度控制，避免丝锥攻到底部断裂的问题。很多刚接触机械设计的人员容易在紧固件选型上犯错误，比如不管什么场合都选同一种螺栓，不考虑头型、长度、螺纹段长度的适配性，通过这套整合了常见紧固件安装场景的装配结构，能快速建立起紧固件选型的工程思维，在后续的实际设备设计中，能根据安装空间、载荷大小、装配工艺要求快速匹配合适的紧固件，减少因为选型不当导致的装配返工、连接失效问题。
