行星齿轮传动机构三维设计作品

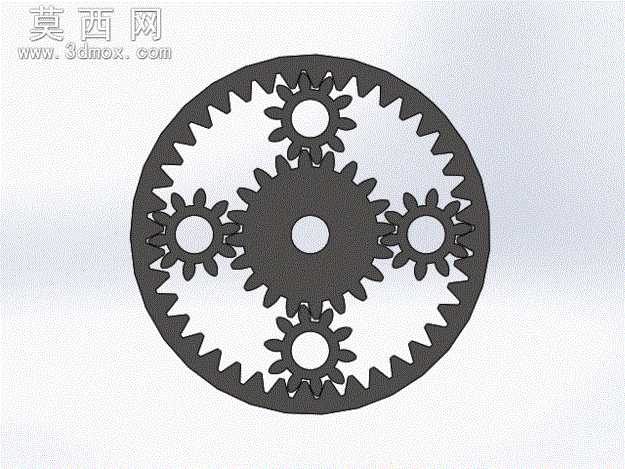

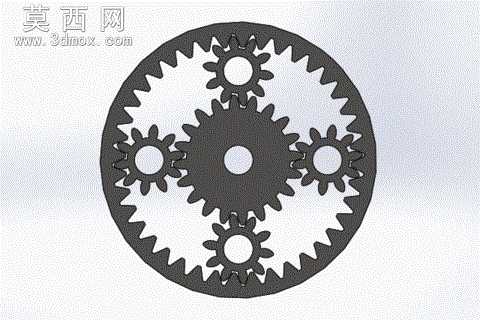

本作品为行星齿轮传动机构的三维设计成果，整套模型采用参数化建模思路完成，核心围绕行星轮系的传动特性展开结构搭建。建模过程中首先完成中心太阳轮的参数设定，依据传动比要求匹配齿形模数、压力角等核心参数，保证齿廓曲线的啮合精度，随后完成四个均匀分布的行星轮建模，每一个行星轮的齿形参数均与太阳轮、内齿圈做啮合校验，避免出现传动卡滞、齿面干涉的问题。最外侧的内齿圈作为轮系的固定构件，建模时同步完成内齿廓的参数匹配，保证内齿与行星轮的啮合间隙控制在合理范围内，同时预留了机构安装的定位基准结构。整套模型在建模完成后进行了全局干涉检查，对行星轮的安装轴孔、太阳轮的动力输入轴位、内齿圈的固定安装位都做了结构细化，还原了行星轮系真实的装配关系。渲染阶段采用金属材质赋予各齿轮构件，模拟钢制齿轮的表面质感，通过光影调整清晰展现齿形的啮合状态与轮系的排布结构，直观呈现行星轮系紧凑、大传动比的结构特点。设计过程中重点考量了行星轮的均布安装逻辑，保证四个行星轮受力均匀，符合行星齿轮传动的载荷分担设计原则，整套模型完整还原了行星齿轮传动的核心结构特征，可用于传动原理演示、结构参考以及相关机械传动方案的设计验证，清晰展现了行星轮系从参数计算到结构建模、装配校验的完整设计流程，能够帮助理解行星齿轮传动的运动逻辑与结构优势。
