90度轴角渐开线锥齿轮装配组

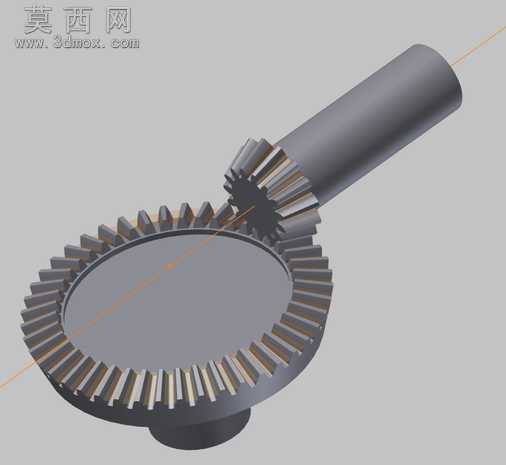

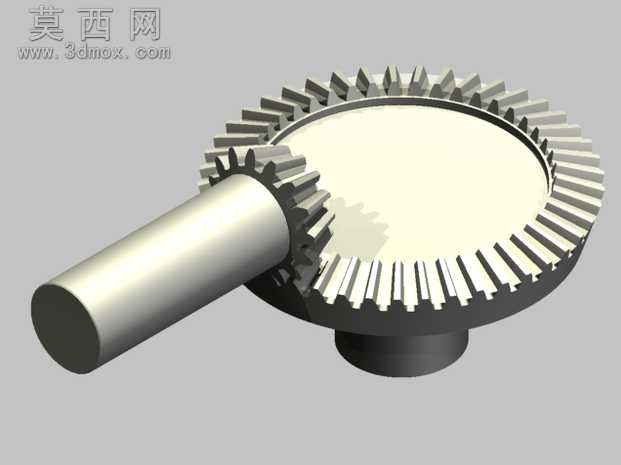

本套锥齿轮装配模型采用三维参数化建模方式完成，严格遵循直齿锥齿轮啮合设计规范搭建，还原了正交锥齿轮传动的完整结构特征。建模过程中首先完成齿轮基础参数的匹配设定，确定90度相交轴的传动布局，选用20度标准压力角的渐开线齿形，未进行齿廓变位修正，保证齿面啮合的基准传动特性。模型包含两个配对啮合的锥齿轮构件：小齿轮为15齿结构，匹配0.75*2规格的裸轴安装位，大齿轮为45齿结构，匹配1*1规格的裸轴安装位，传动比精准对应齿数配比，可直观呈现正交轴系下的转速转换逻辑。建模阶段对齿形部分进行了精细化处理，逐齿构建渐开线齿廓曲面，保证齿顶、齿根的过渡圆角符合机械加工的工艺要求，两个齿轮的装配位置严格按照锥齿轮啮合的安装距设定，齿侧间隙预留合理，可清晰展示锥齿轮传动的线接触啮合特征。模型完成基础结构搭建后，对构件表面进行了材质与渲染处理，采用沥青质感的表面仿真效果，还原金属齿轮经表面处理后的哑光质感，渲染阶段调整了光照角度与材质反光参数，清晰凸显齿形的轮廓结构与装配关系，同时添加了轴线参考线，直观展示两轴垂直相交的传动布局。整套模型完整还原了锥齿轮副的结构细节，从齿形参数、轴段配合到啮合位置均符合机械设计的标准规范，可用于锥齿轮传动原理演示、结构设计参考以及相关传动机构的方案搭建，能够帮助设计者直观理解正交锥齿轮的传动特性与装配要求，为相关机械传动结构的设计提供可靠的三维参考依据。
