CNC路由器用小型夹持式机械臂结构

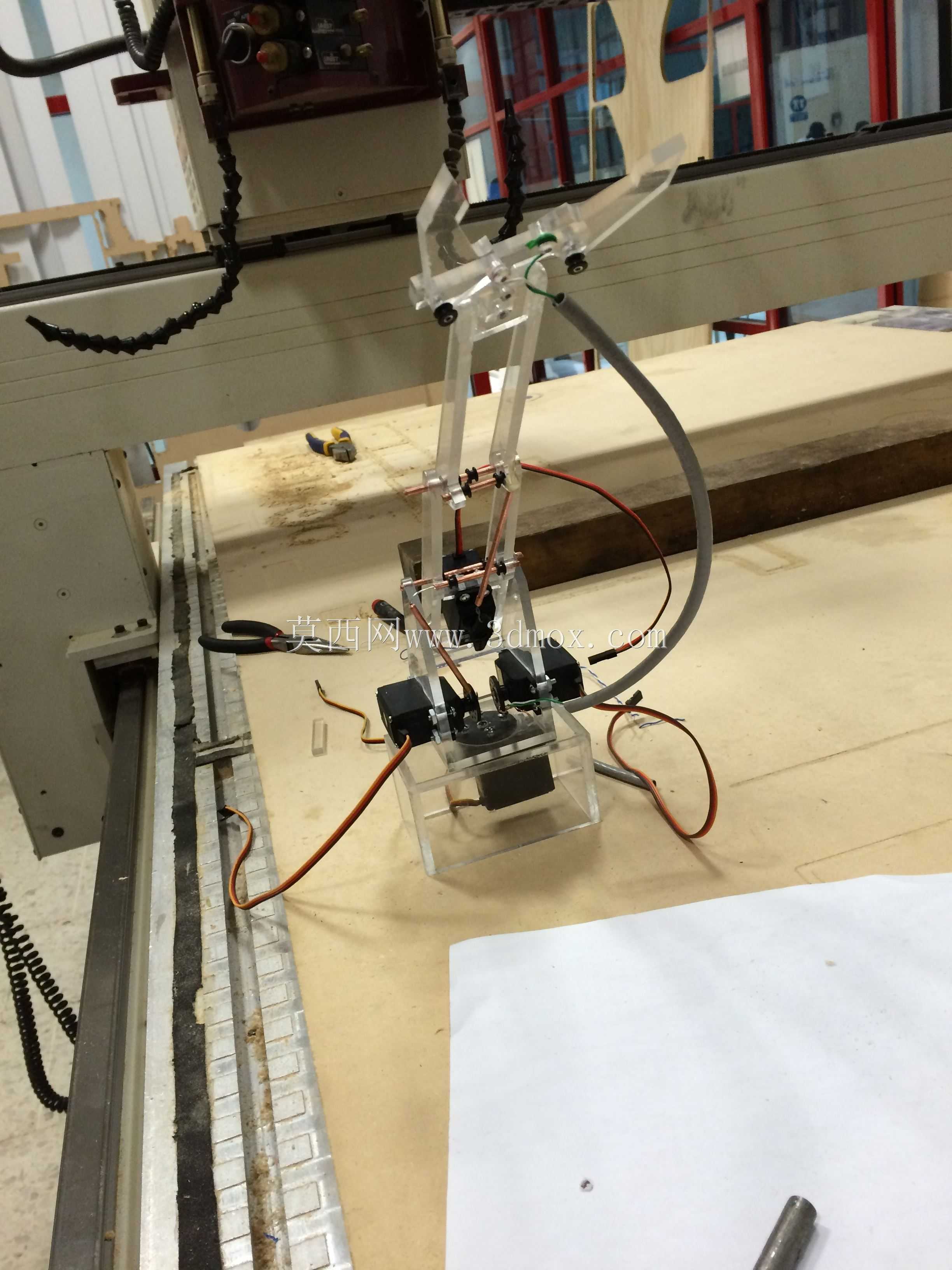

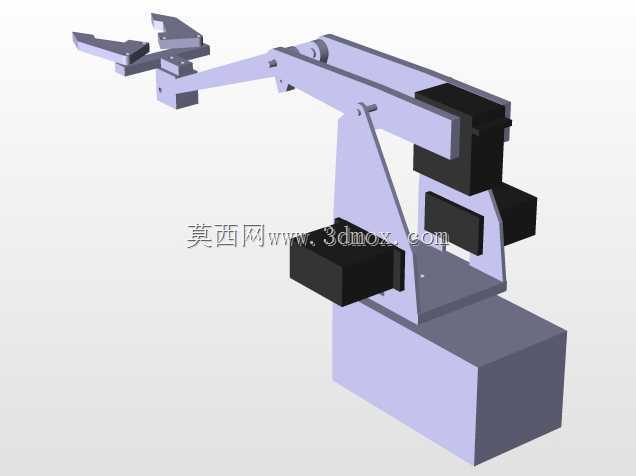

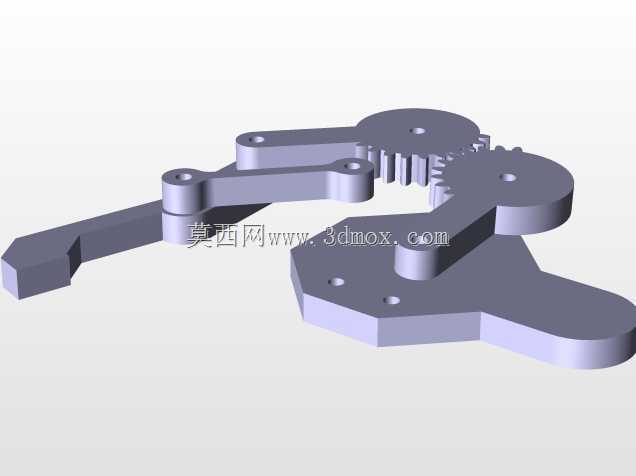

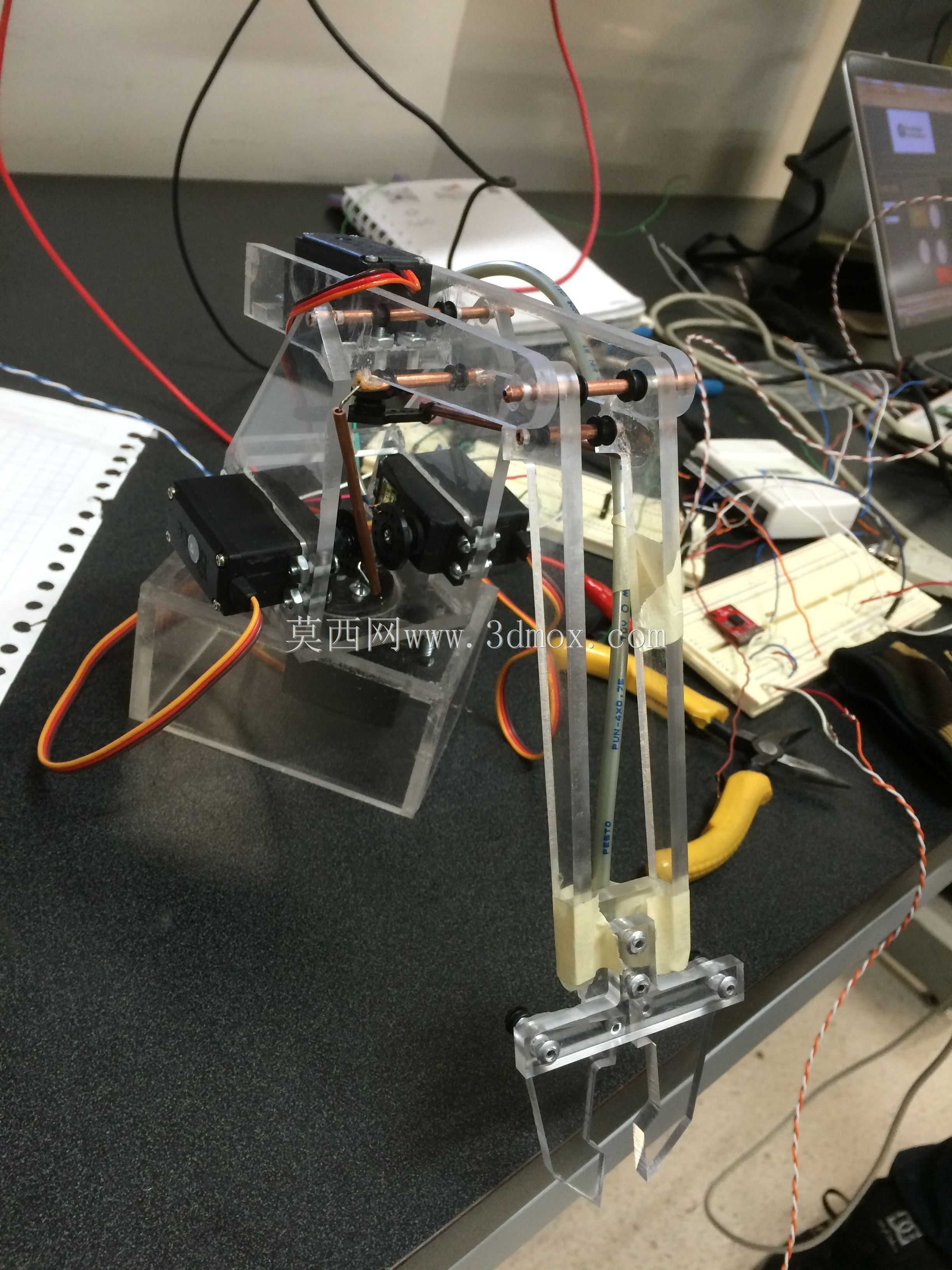

这款小型机械臂的核心应用场景是桌面级CNC路由器的上下料辅助作业，针对小型加工件的流转需求做了定向结构优化，适配桌面式加工设备的紧凑安装空间，不需要额外改造原有设备的工作台面，可直接固定在CNC路由器工作台的侧边空位，不会干涉主轴的走刀行程。从功能特性来看，末端采用平行夹持式结构，夹持行程适配常见的小型玻璃加工件、塑料结构件、金属毛坯件的尺寸范围，夹持力可通过伺服参数做线性调整，避免夹损脆性的玻璃类工件，也能保证金属毛坯夹持过程中不会出现移位。臂体采用多关节串联构型，关节驱动全部选用小功率伺服电机，重复定位精度满足小型CNC加工的上下料定位公差要求，可完成从料台取件、送入加工工位、加工完成后取件放置到成品区的全流程动作，替代人工完成重复性的上下料操作，降低操作人员在小型加工设备旁的值守强度，也能避免人工取放件时误触高速主轴的安全风险。设计过程中优先控制了整体的安装边界，底座的固定孔位适配常见桌面CNC路由器的台面T型槽间距，不需要额外加工转接板，臂体完全收拢后的外轮廓尺寸控制在极小范围内，闲置时不会占用工作台的有效加工面积，运动过程中的最大回转半径经过反复校核，不会和设备的主轴护罩、冷却管路发生干涉。结构设计上做了轻量化处理，臂身采用薄壁加筋的结构形式，在保证关节刚性满足夹持负载要求的前提下，尽可能降低运动部件的自重，减小伺服电机的负载扭矩，提升运动过程的平稳性，关节处的走线全部做了内置处理，避免运动过程中线缆外露被工件或者设备部件剐蹭。末端夹持器的安装接口采用通用快换形式，后续如果需要适配不同类型的工件，只需要更换对应的夹指模块，不需要拆解整个臂体结构，降低后续的改造成本。在运动行程的设计上，臂体的伸展范围可覆盖CNC路由器的整个加工台面以及侧边的料架放置区域，不需要额外调整料架的摆放位置，可直接匹配现有桌面加工场景的布局，各关节的运动限位做了机械硬限位加软件限位的双重保护，避免误操作时臂体超程撞击设备本体。
