小口径四缸发动机全铜密封缸垫结构设计

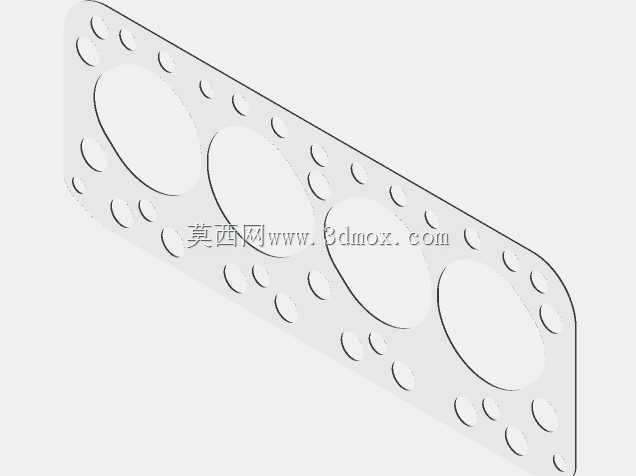

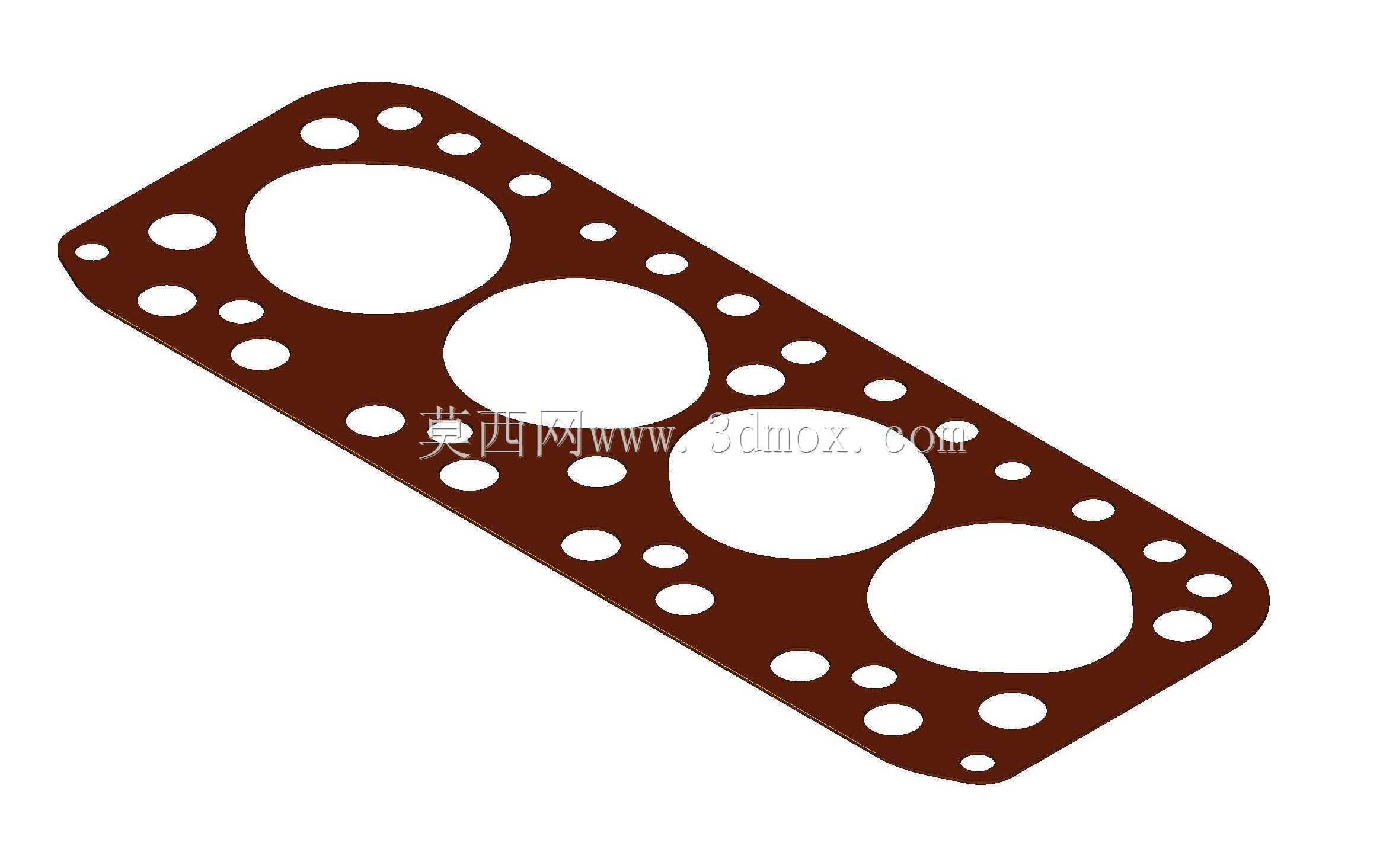

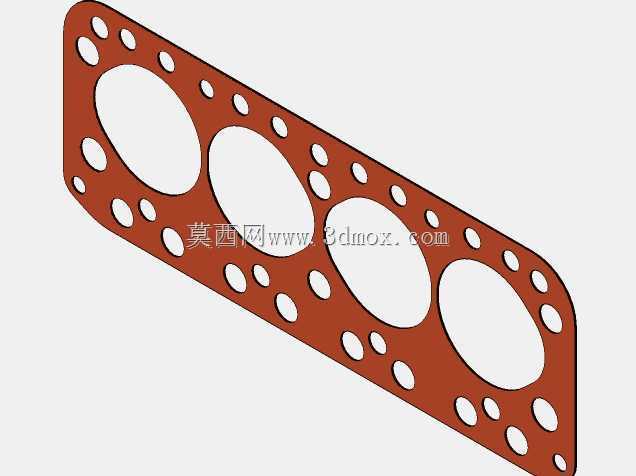

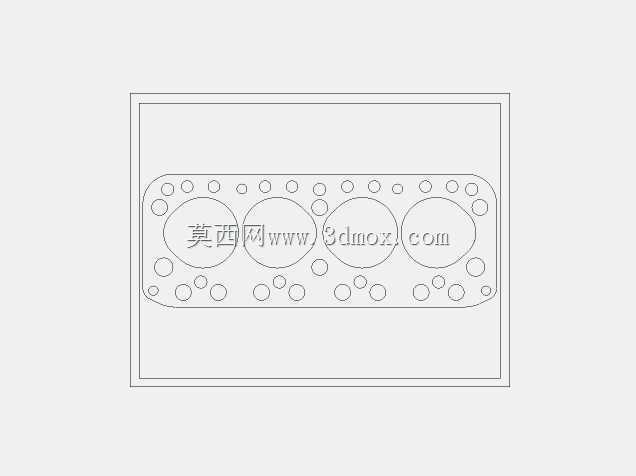

这款密封垫片针对高压缩比四缸发动机的缸盖密封需求设计，采用全铜材质适配高压工况下的密封要求，整体轮廓匹配对应系列小口径缸体的安装边界，四个大尺寸通孔精准对应气缸缸径位置，周边排布的不同规格小孔分别对应缸盖螺栓过孔、润滑油道孔、冷却水道孔的位置，所有孔位的位置度公差严格控制在装配允许范围内，避免安装后出现孔位错位导致的油路、水路堵塞问题。在实际发动机运行场景中，缸垫需要同时承受燃烧室的高温高压燃气冲击、冷却液的腐蚀以及润滑油的浸泡，还要适配缸盖与缸体在热胀冷缩过程中产生的微小相对位移，全铜材质的延展性能够更好地贴合结合面的微观不平度，相比传统复合材质垫片，在高增压、高压缩比的改装发动机上能提供更可靠的密封表现，减少燃气窜漏、油水混合的故障概率。设计过程中首先需要匹配对应机型的缸体、缸盖结合面的所有孔位坐标，确认气缸孔的包边宽度，既要保证密封压力足够，又要避免包边过宽侵占燃烧室容积或者干涉气门运动轨迹；螺栓孔周边的密封筋设计需要对应螺栓的压紧力分布，在螺栓预紧力的作用下让垫片整体的压紧应力均匀分布，避免局部应力不足导致密封失效，或者局部应力过大压溃垫片本体。安装时需要严格按照缸盖螺栓的拧紧顺序和扭矩要求操作，铜垫片在首次安装前可以进行退火处理进一步提升延展性，贴合结合面的密封效果，这类垫片多用于性能改装的赛车发动机上，适配追求高动力输出的高压缩比机型，能够承受比原厂垫片更高的燃烧压力，在持续高负荷的赛道工况下保持密封稳定性，避免因为缸垫失效导致的发动机故障。整体外形为长条形圆角结构，边缘轮廓完全避让缸体、缸盖的周边结构，安装时不需要额外修磨，所有孔位均做了去毛刺处理，避免安装过程中刮伤缸体缸盖的结合面，厚度尺寸根据发动机的压缩比调整需求设定，在保证密封强度的前提下，不会过度改变燃烧室的实际容积，影响发动机的压缩比计算精度。
