大跨度门式起重搬运设备结构设计

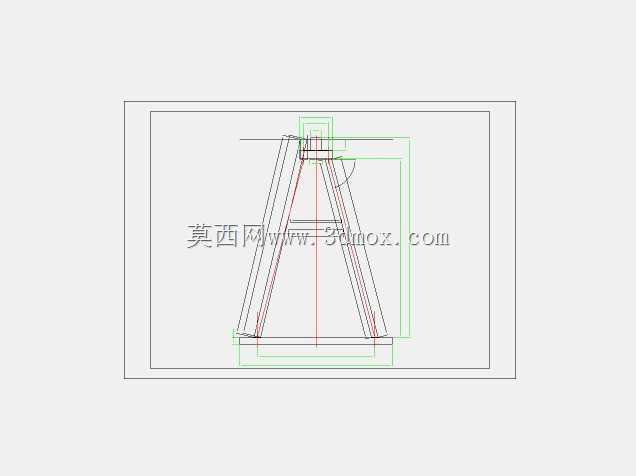

做重型物料转运场景的设备选型时，门式起重设备的跨距设定首先要匹配作业覆盖范围，比如露天货场的堆垛作业，支腿的外侧安装边界要预留出货运车辆的通行通道，避免支腿基础占用装卸车位，主梁的下翼缘到地面的净空高度，要满足最高堆垛货位加上吊具自身高度的起升余量，同时还要考虑极端天气下的风载荷对主梁挠度的影响，设计时会在主梁中部预设上拱度，抵消额定起重量下的结构下挠变形。这类设备的实际用途覆盖多个场景，港口散货堆场的集装箱装卸、重型机械厂的大件车间转运、基建工地的钢材构件吊装，都会用到不同参数的门式起重结构，双梁结构的机型适配大吨位频繁作业场景，单梁结构则多用于小吨位、作业频次较低的厂区货场。从功能特性来看，大车行走机构沿地面轨道纵向移动，起重小车沿主梁上的轨道横向移动，配合起升机构的升降动作，能覆盖矩形作业范围内的任意点位吊装，支腿结构分为刚性支腿与柔性支腿，大跨距机型会采用一侧刚性一侧柔性的设计，抵消温度变化带来的主梁热胀冷缩应力，避免结构件出现焊缝开裂或者轨道卡滞问题。建模过程中，要重点核对行走轮组的轮压分布，确保基础承载能力匹配设备自重加额定起重量的总载荷，小车的行程限位、大车的端部缓冲结构都要在装配阶段预留安装位置，供电滑线的排布要避开吊物摆动的干涉范围，司机室的安装位置要保证操作人员能清晰观察到整个作业面的吊装状态，避免视觉盲区带来的作业风险。很多现场安装出现的问题，往往是前期建模时忽略了轨道基础的标高误差，支腿底部的法兰连接结构要预留一定的调整余量，方便现场安装时校正主梁的水平度，起升机构的钢丝绳缠绕路径要逐段核对干涉情况，避免吊具升降过程中钢丝绳与主梁走台、护栏结构出现摩擦损耗，设备的爬梯、检修平台的布置要符合安全检修的通行要求，不能为了压缩外形尺寸缩减检修操作空间。
