窄幅枢轴式人行小门结构设计方案

该窄幅枢轴小门主要面向受限通行空间的人行通道场景，常见于洁净车间隔断旁的人员侧门、设备围护区域的检修出入口、工业厂房内分隔不同功能区间的窄通道，也可用于办公区与仓储区之间的小型通行口。不同于常规平开门依赖侧边合页承载，这款门体采用上下枢轴作为回转支撑，门扇的受力点分布在门体上下端的中心偏置位置，开门时门扇会绕枢轴小幅转动，门扇两侧会分别向门洞内外探出，因此在门洞两侧需要预留对应的摆动空间，避免开门过程中磕碰周边墙面或设备。

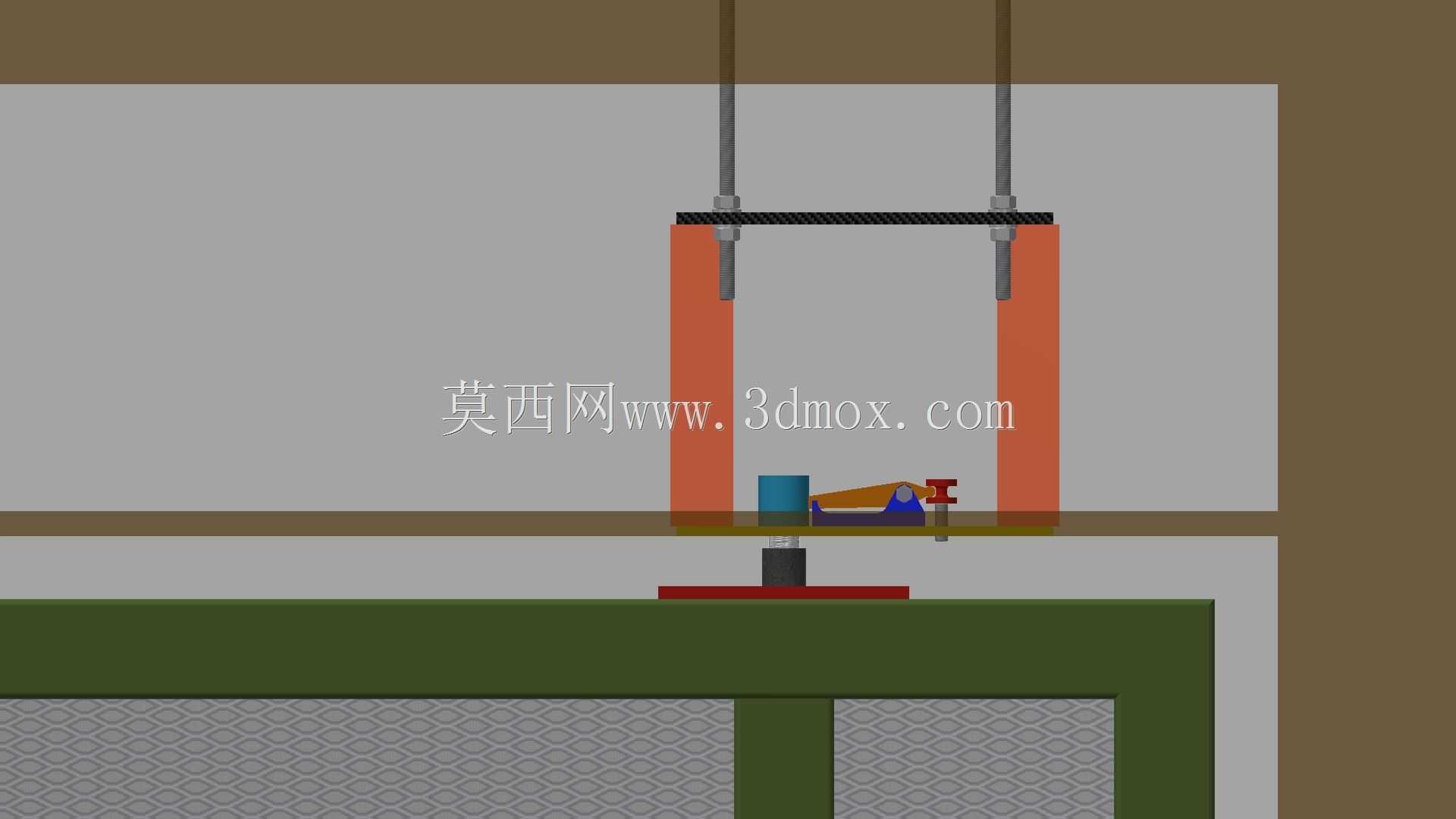

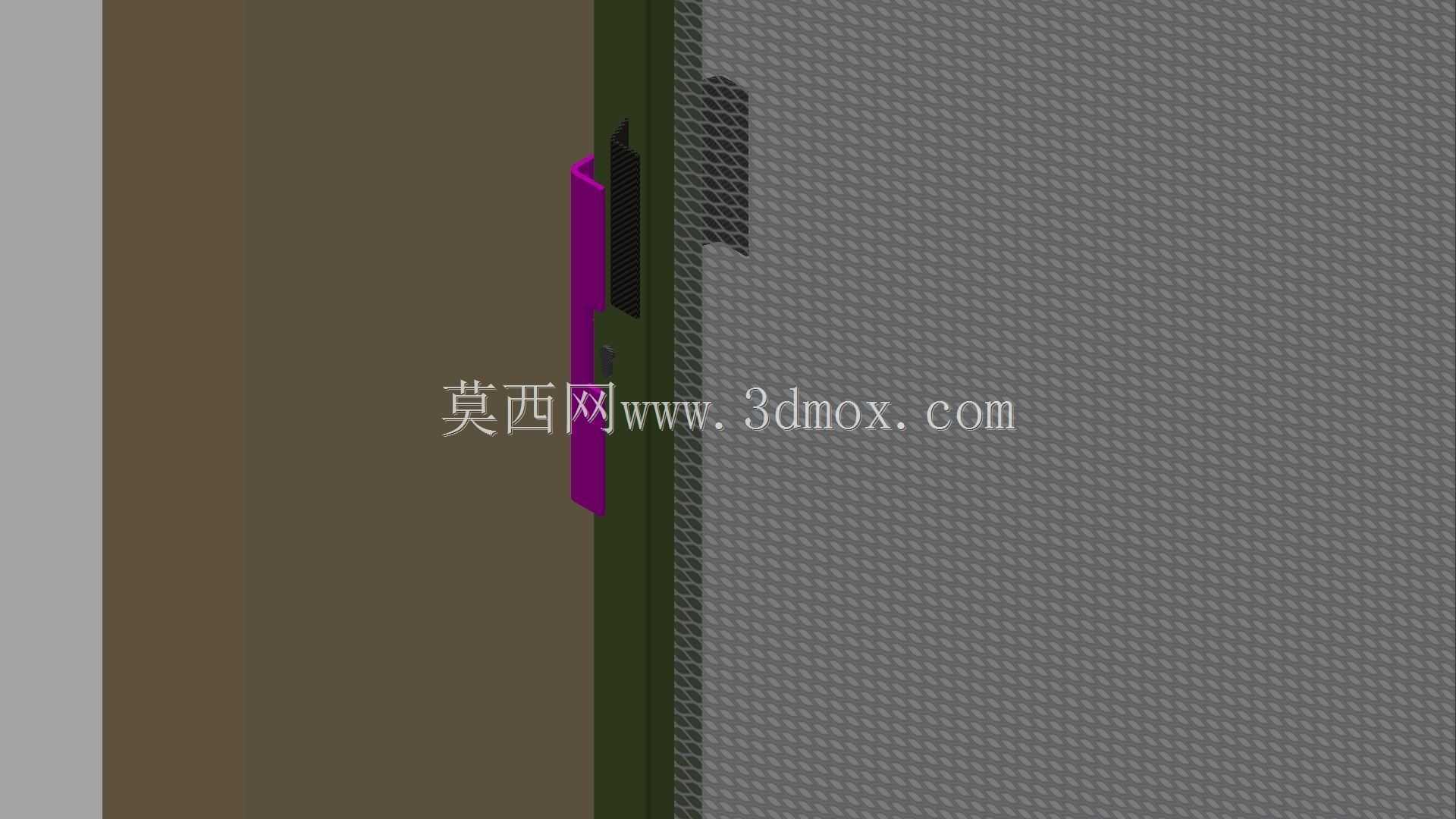

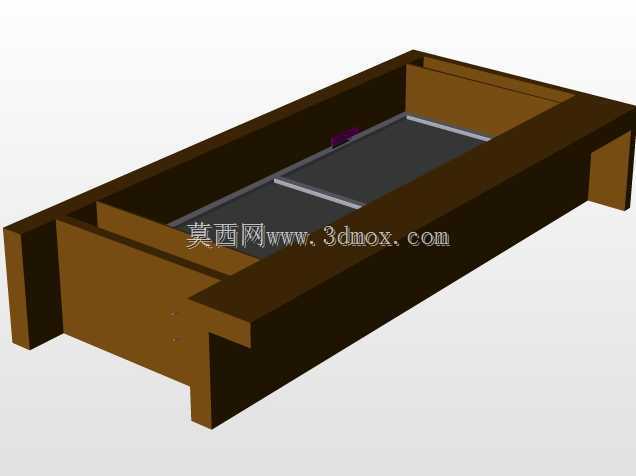

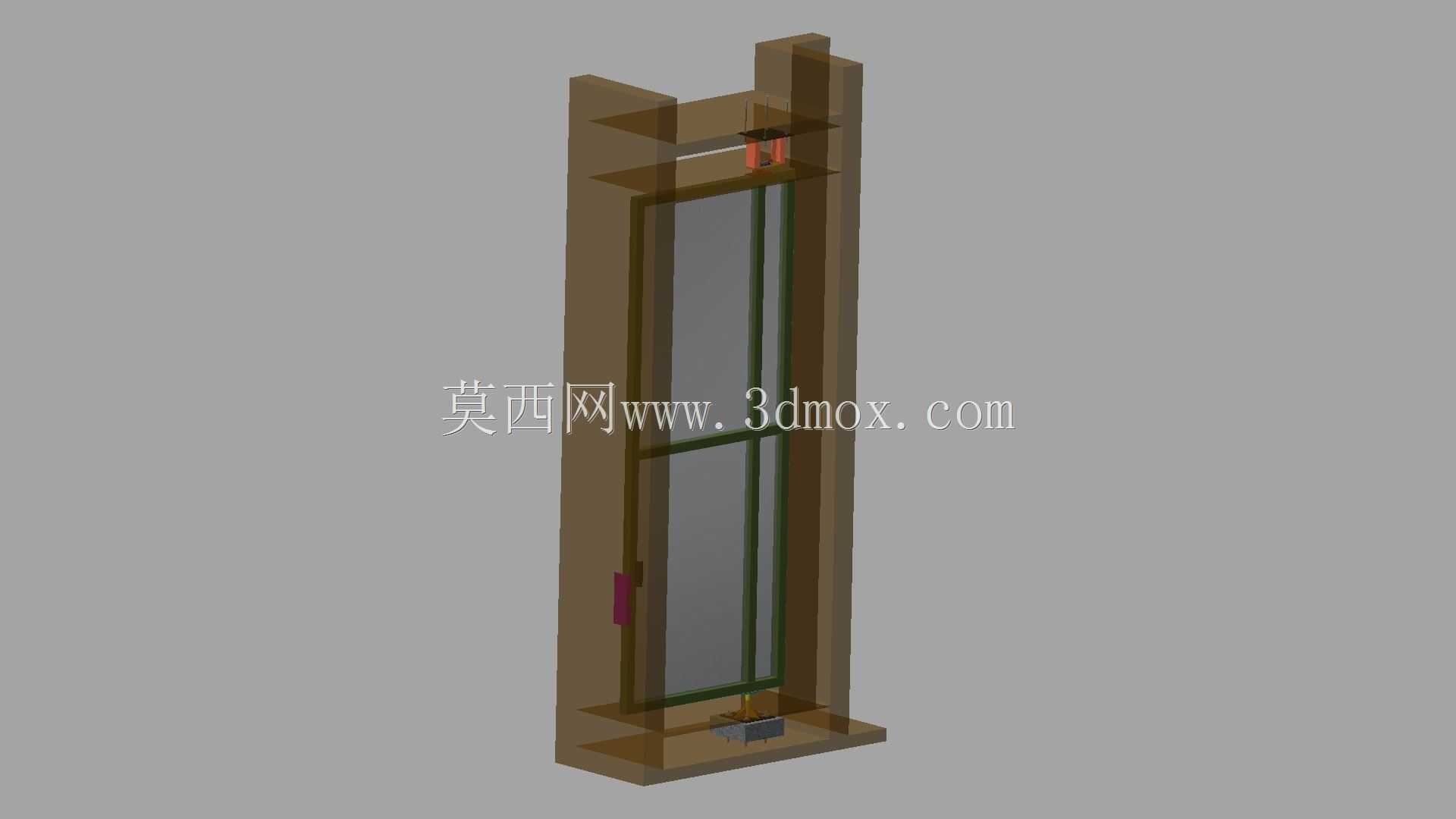

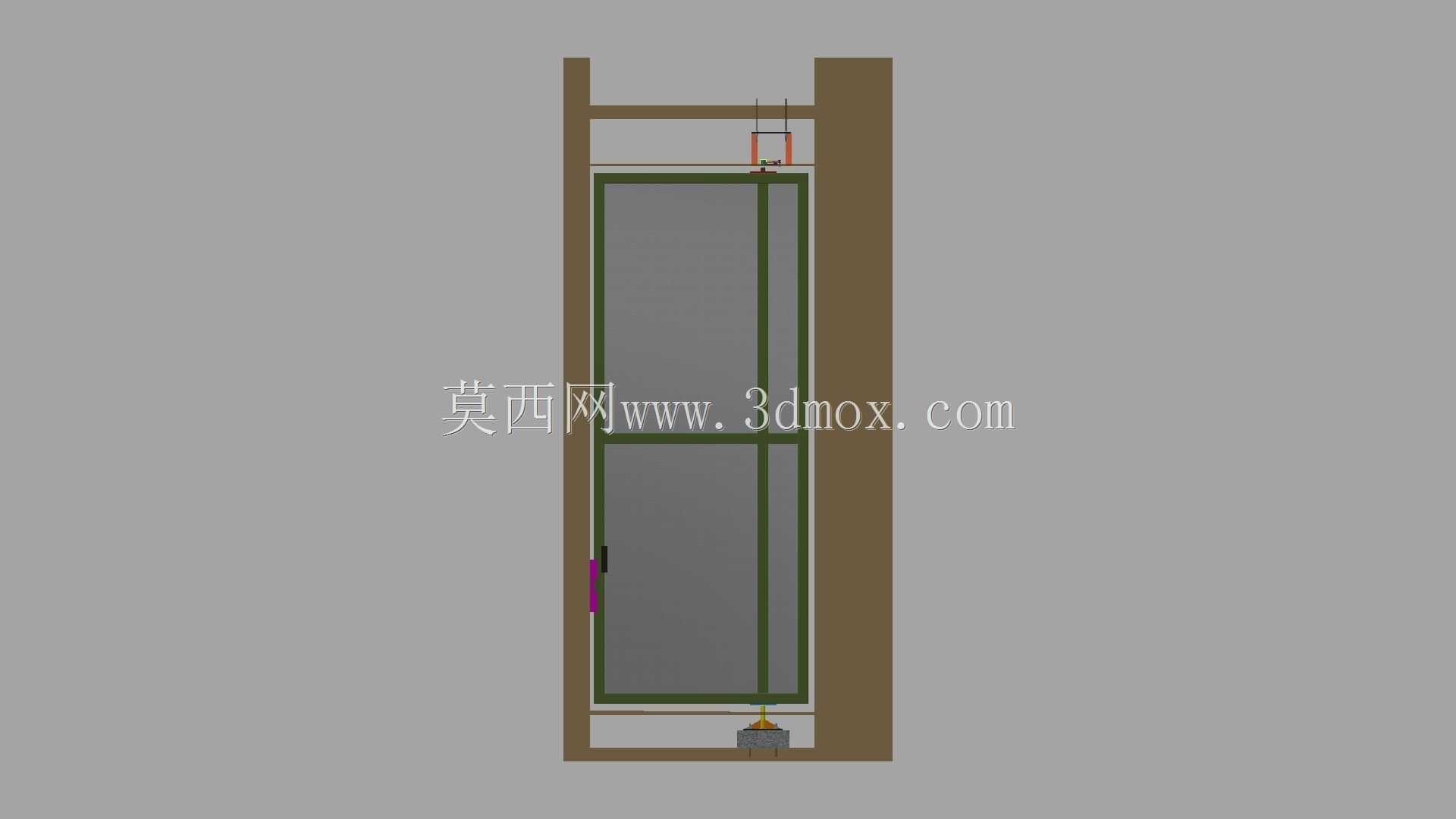

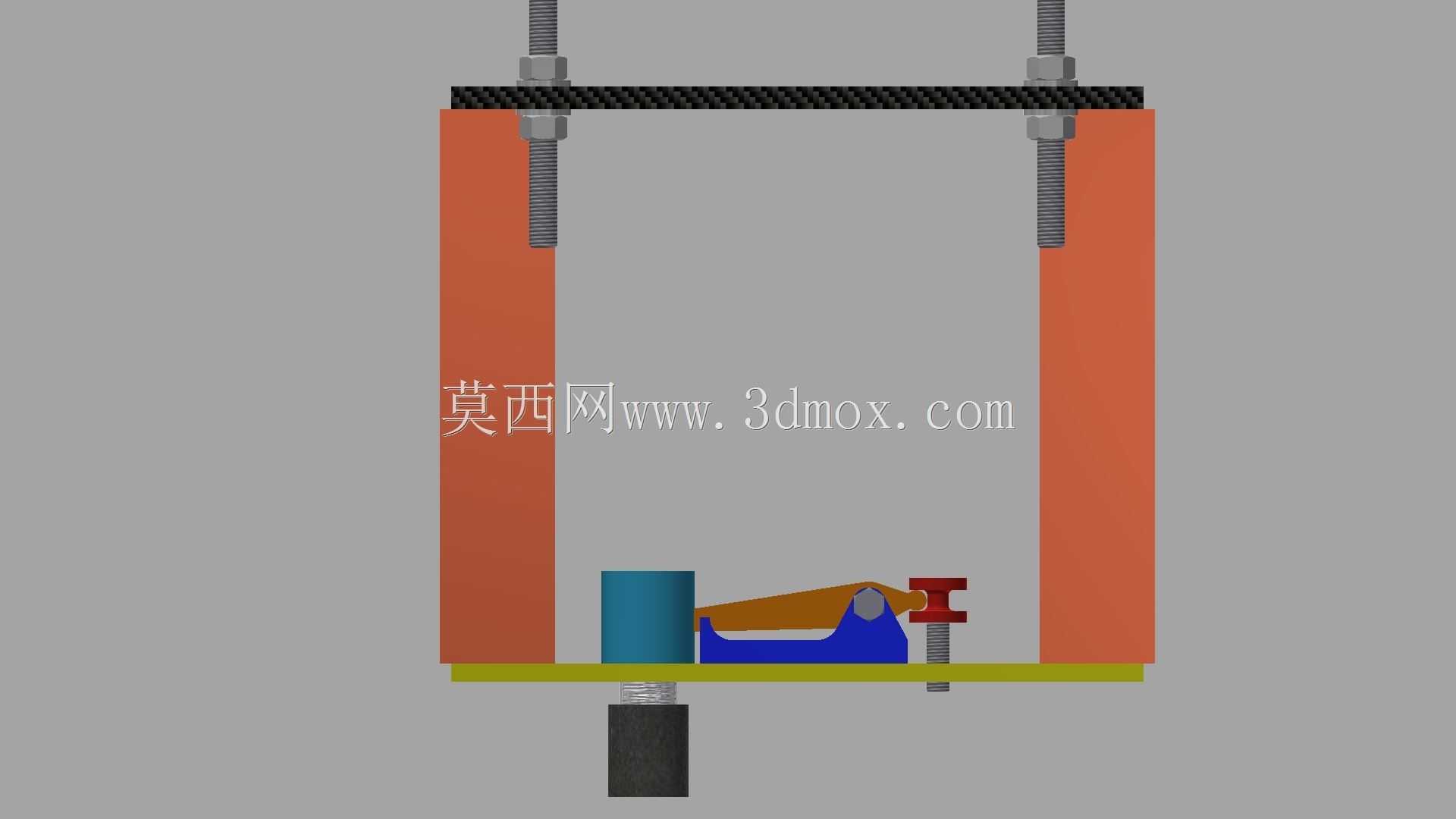

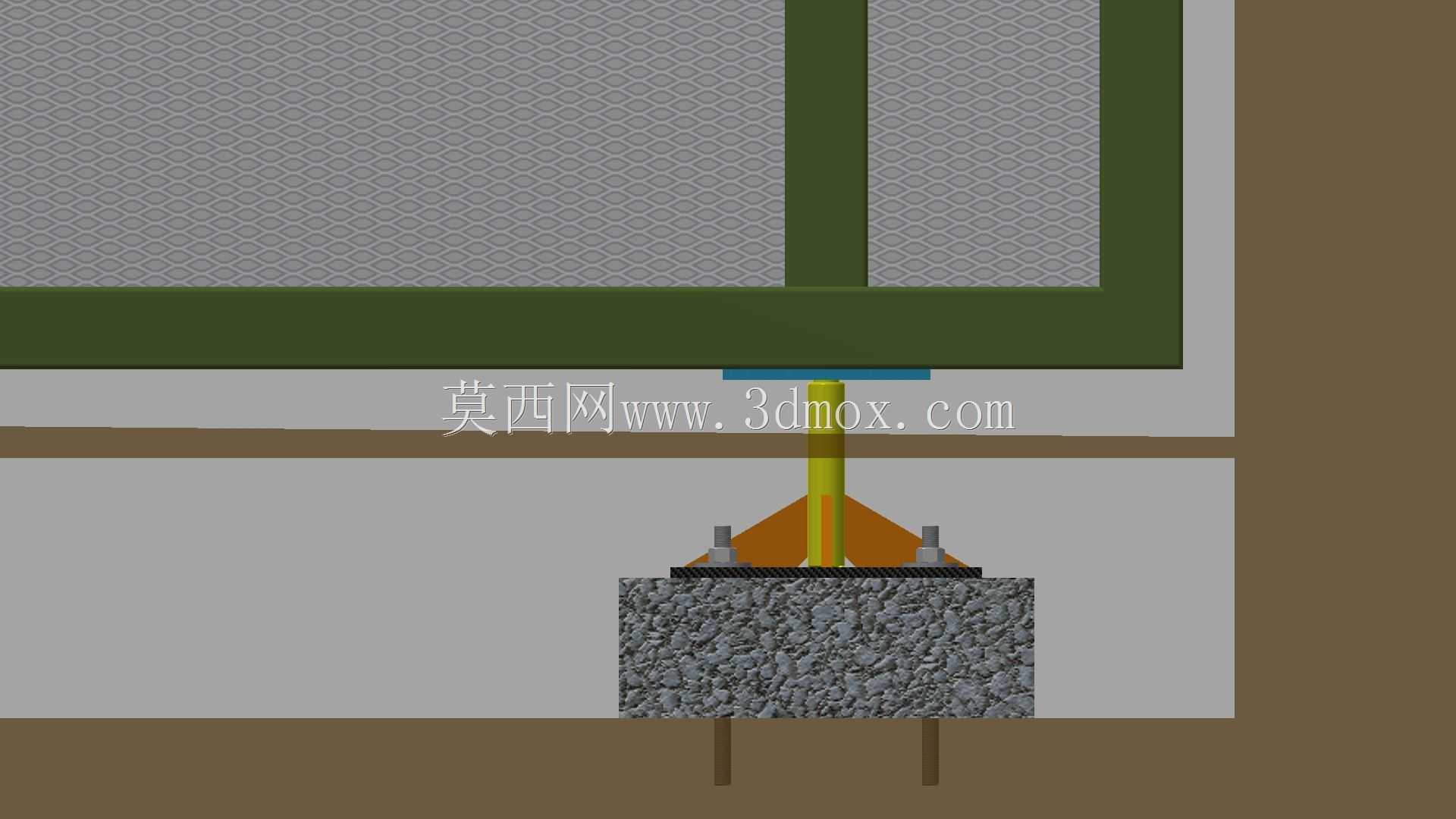

从结构组成来看，整套门体包含外侧门洞框架、门扇边框、透明视窗、上下枢轴组件以及下部定位支撑。门洞框架采用矩形型材拼焊而成，左右立柱与上下横梁形成稳定的框体，安装时可直接嵌入预留的墙体洞口，也可通过膨胀螺栓固定在隔断墙体表面。门扇边框同样采用型材弯折组焊，中部嵌装透明板材，既保证人员通行时的视线通透，也能减少门扇整体自重，降低枢轴的长期承载负荷。门扇侧边设置有小型握持位，方便人员推门施力，下部枢轴位置附带承重与导向结构，上部枢轴主要承担水平方向限位，防止门扇启闭过程中出现晃动。

设计过程中优先控制了门体的整体宽度，使其能够适配宽度不足一米的狭窄洞口，在满足单人侧身或正常通行的前提下，尽可能减少门体占用的墙面空间。枢轴点位的选取经过反复校核，既要保证开门后门扇不会过度伸入通道影响通行，也要让关门状态下门扇与门框的密封间隙均匀，避免出现局部剐蹭。门框与门扇的配合面预留了安装调节余量，现场施工时可根据地面平整度微调下部枢轴高度，补偿地面铺装带来的标高误差。

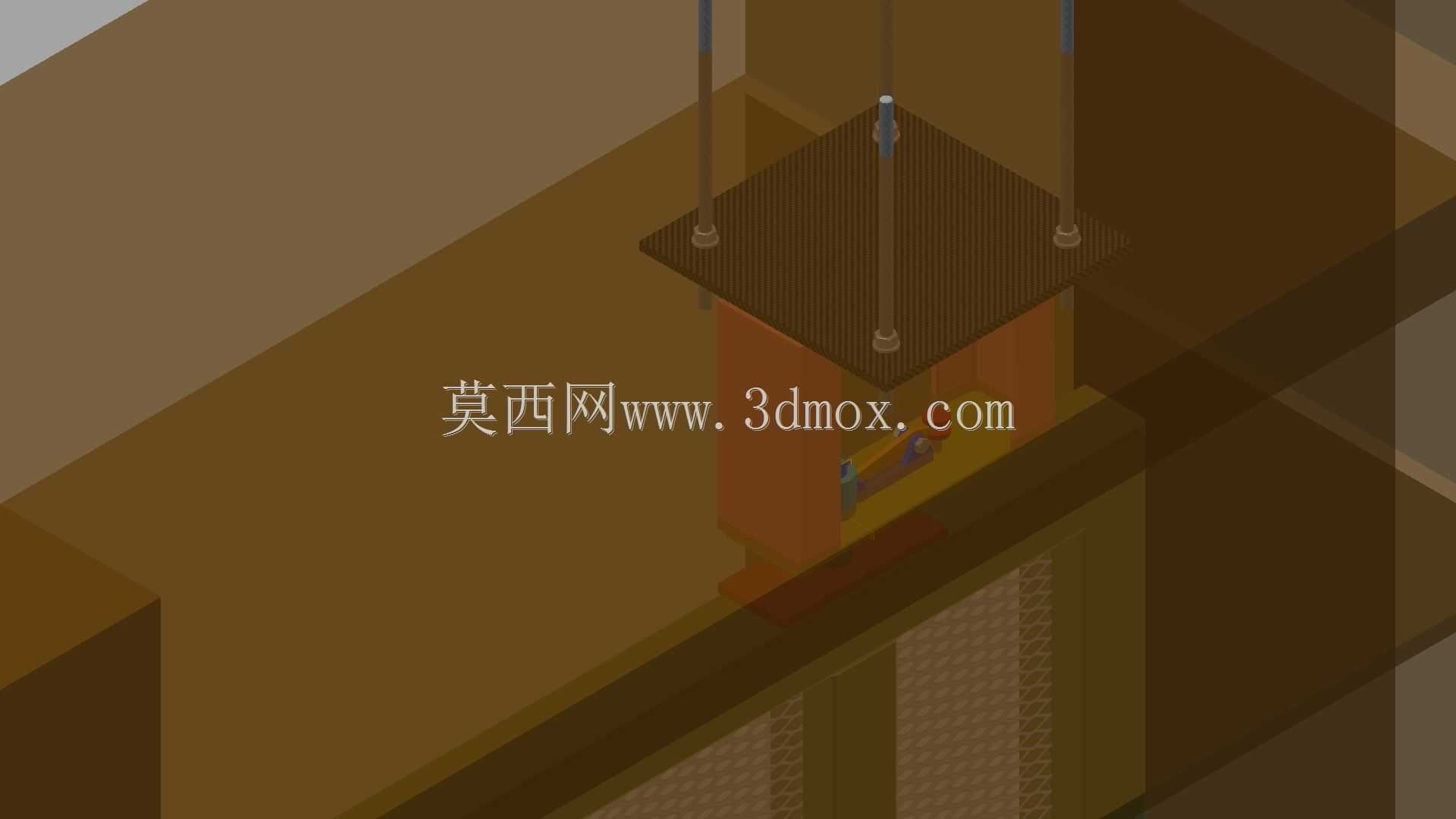

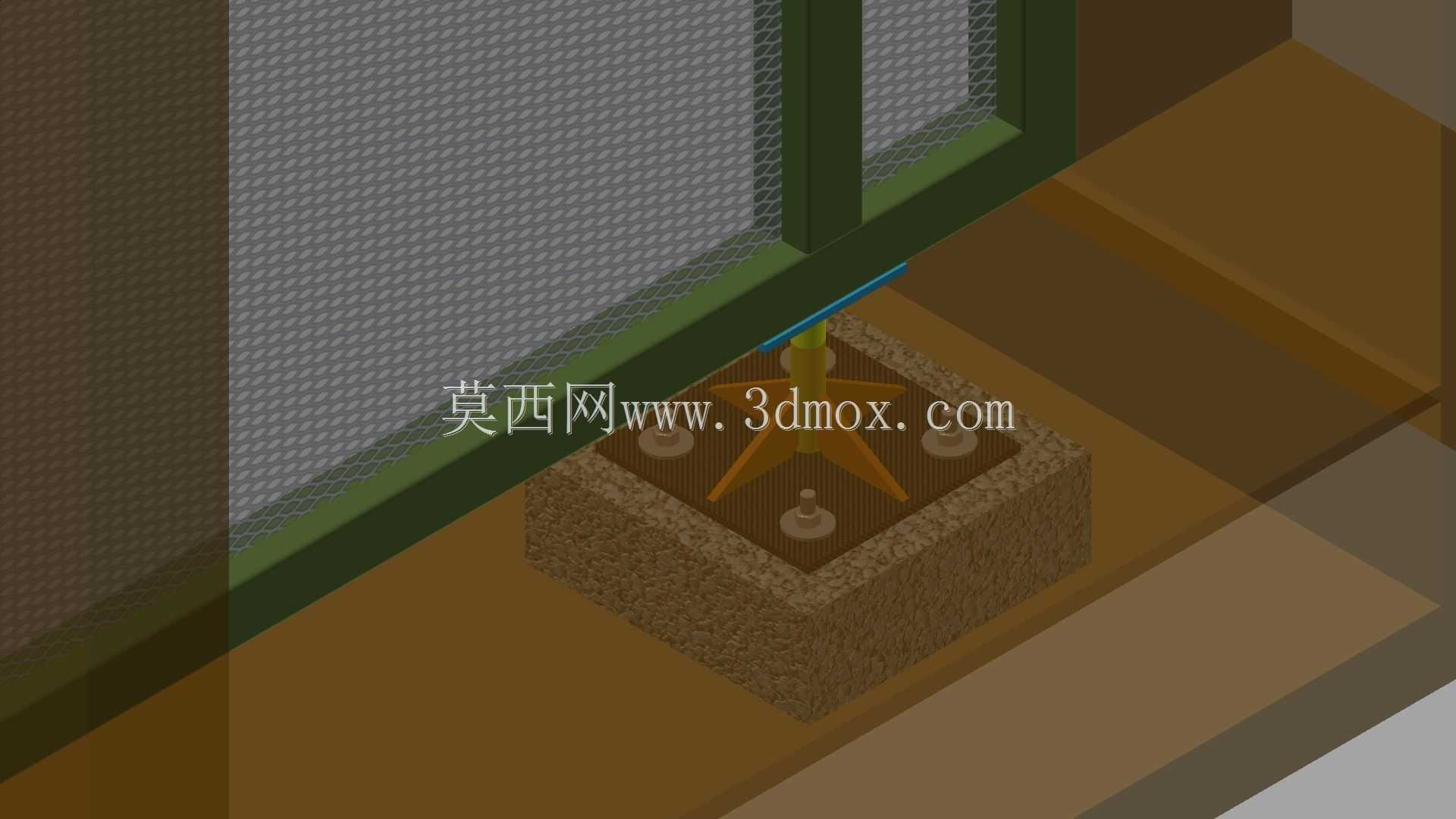

安装边界方面，需要提前确认门洞上方有足够的结构面固定上枢轴座，地面具备足够强度安装下枢轴承重座，若地面为轻质铺装则需要提前预埋补强钢板。门扇启闭的旋转范围内不能布置管线、消防器材或其他突出物，门体完全开启后的停留位置也不能遮挡应急疏散方向。这类小门不适合大流量高频通行场合，更适合作为辅助通行口，在隔离设备区域、减少冷气或粉尘外泄的同时，满足管理人员定期进出的需求。
