3.2x1.6mm表面贴装LED指示灯三维建模

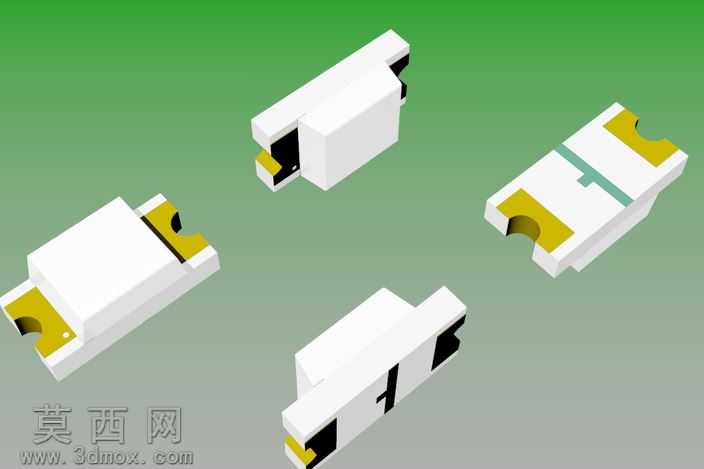

本次建模对象为3.2mm×1.6mm规格的表面贴装LED指示灯，对应行业通用1206封装尺寸，建模全程在三维参数化设计环境中完成，严格遵循表面贴装电子元件的实际生产尺寸规范开展设计。建模初期先梳理元件的结构组成，该款贴片LED主要由白色耐高温塑封基体、两端镀金导电焊盘、内置发光芯片区域、端部极性标识结构四个核心部分构成，首先通过草图绘制精准定位塑封基体的长宽高轮廓，采用拉伸凸台命令生成基体主体，针对基体端部与焊盘衔接的卡槽结构，使用拉伸切除命令完成精准开槽，确保焊盘安装位置的尺寸公差控制在贴片元件通用标准范围内。两端导电焊盘建模时，根据实际SMT贴装的焊盘爬锡需求，设计带弧形缺口的焊盘外形，通过扫描、拉伸命令生成焊盘实体后，赋予镀金金属材质，调整材质的金属度、粗糙度参数，还原真实焊盘的金属光泽与细微磨砂质感；塑封基体部分赋予乳白色耐高温工程塑料材质，调整材质的漫反射、半透明参数，还原塑封料略带哑光的白色质感，同时在基体表面添加极性识别的标识结构，通过凸台拉伸生成对应标识，方便生产贴装时识别正负极。渲染环节采用渐变绿色背景作为展示底色，布置多组柔和面光源，避免模型表面出现过曝或死黑区域，分别从正视、侧视、45度俯视等多个角度渲染模型，完整展示元件的整体外形、焊盘结构、极性标识细节，同时通过多视角排布的方式，直观呈现元件不同方位的结构特征。设计过程中充分考虑该模型的实际使用场景，所有结构尺寸均匹配1206封装LED的行业通用标准，可直接用于PCB板级三维装配仿真、SMT贴装工艺模拟、电子产品整机结构干涉检查等场景，模型细节还原度高，塑封基体的边角倒角、焊盘的弧形缺口、极性标识的位置都完全参照实物设计，没有多余的冗余结构，确保模型在各类三维装配场景中都能准确还原元件的实际占位与外形特征，为电子产品的整体结构设计提供精准的元件模型支撑。
