带皮带传动的简易双齿轮变速箱结构

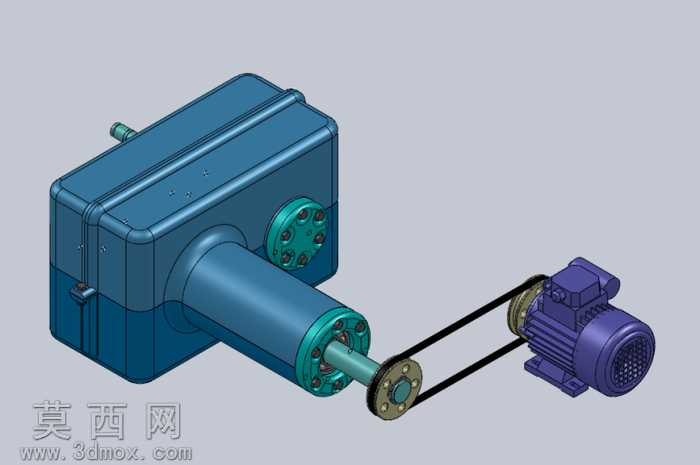

该作品为一款简易双齿轮变速箱的三维建模设计，整体采用三维机械设计软件完成全参数化建模，从结构布局到零件细节均做了完整还原。建模过程中首先搭建整体传动链路，以驱动电机作为动力输入端，通过同步带轮与同步带组成的皮带传动结构，将动力传递至齿轮箱的输入轴端，再通过箱体内的两组啮合齿轮完成转速与扭矩的转换，最终从齿轮箱的输出轴端输出适配工况的动力。模型对各零件的装配关系做了精准约束，箱体采用分体式密封结构设计，输入输出轴端均设置了法兰连接结构，搭配端盖与紧固螺栓实现轴系的轴向定位与密封防护，同步带轮采用带挡边的结构设计，避免传动过程中皮带发生滑脱，驱动电机采用标准卧式安装脚座结构，可直接固定在安装基座上。材质渲染方面，齿轮箱主体箱体采用哑光深蓝色金属漆材质模拟铸铁箱体的质感，连接法兰与端盖采用青绿色金属材质表现加工后的金属表面效果，同步带采用黑色橡胶材质还原皮带的柔韧质感，驱动电机采用深紫色哑光材质表现电机外壳的涂装效果，各紧固螺栓采用标准金属镀锌材质，通过不同材质的区分清晰展现各部件的功能分区。设计思路上以结构简洁、传动可靠为核心目标，采用两级传动布局，第一级皮带传动可起到缓冲吸振、过载保护的作用，第二级齿轮传动可实现稳定的转速扭矩转换，整体结构紧凑，零件数量少，装配逻辑清晰，可作为小型传动系统的教学演示模型，也可作为低速轻载工况下动力传输单元的设计参考，建模过程中对轴类零件的台阶定位、齿轮的啮合间隙、轴承位的配合尺寸均做了合理的参数设置，保证模型在虚拟装配状态下无干涉，可直接用于运动仿真模拟，直观展示动力从电机到输出轴的完整传递过程。
