离岸压缩机组冷却系统集成装置

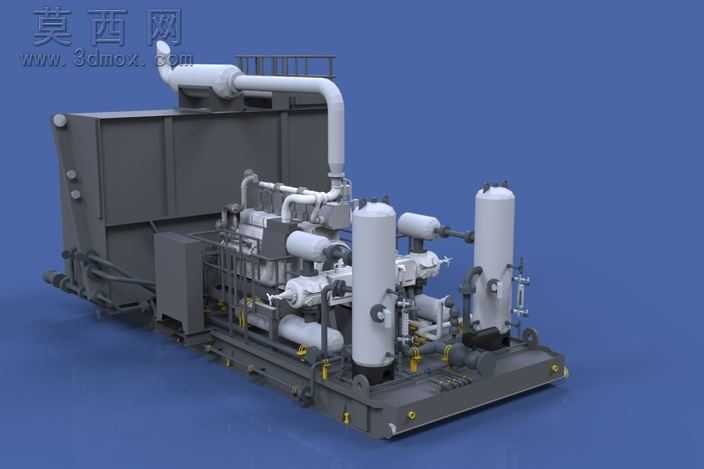

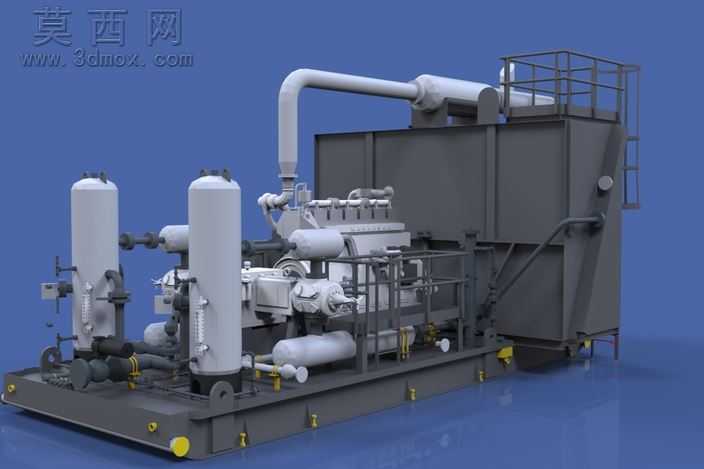

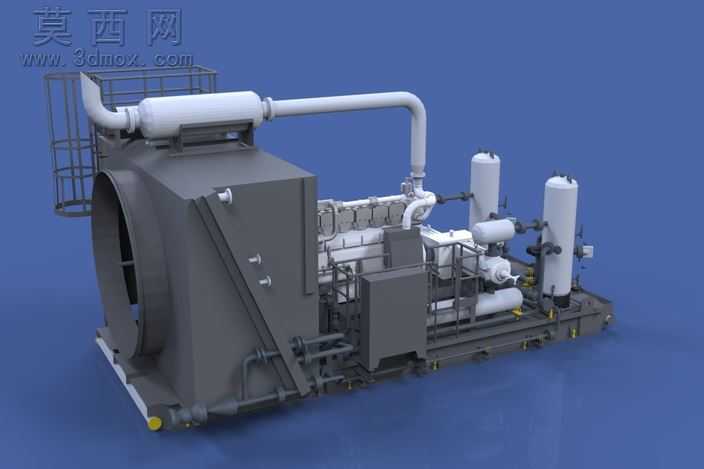

本套三维模型为离岸作业场景设计的集成式压缩机组冷却系统装置，采用撬装一体化设计思路完成整体建模，完整还原了离岸压缩机组冷却模块的全部结构细节。建模过程中严格遵循工业设备设计规范，对机组的核心功能部件进行了1:1比例还原：前端对称布置的立式分离罐体完成了接口法兰、阀门组、液位检测部件的精细化建模，罐体表面的金属哑光材质经过渲染调试，还原了压力容器特有的磨砂金属质感，罐体底部的支撑鞍座、地脚固定结构均做了细节刻画，清晰呈现出压力容器的安装固定逻辑。中部的动力压缩主机部分，完成了缸体、进排气阀组、连接管路的分层建模，不同功能的管路采用差异化材质区分：高压工艺管路采用亮面金属材质还原无缝钢管的质感，润滑油管路采用深色哑光材质区分，管路的弯头、法兰连接、密封垫片结构均未省略，清晰展现压缩机组的介质流向逻辑。机组后部的大型冷却箱体为核心换热单元，建模时还原了箱体的散热翅片结构、顶部排气管道、侧面检修爬梯与顶部安全护栏，爬梯的踏步、护栏的横杆立柱均做了等比例还原，箱体表面的防腐涂层材质经过多轮渲染调整，还原了离岸设备专用防腐漆的厚重质感。整套机组的公共撬座部分，完整呈现了底座的型钢焊接结构、底部的减震垫铁、吊装吊点结构，撬座表面的防滑花纹板纹理做了贴图材质处理，还原真实撬装底座的防滑特性。设计过程中充分考虑离岸作业的空间限制与运维需求，将压缩主机、冷却系统、分离单元、管阀组件全部集成在同一撬座上，既减少现场安装的工作量，也通过紧凑化布局节省平台占用空间，建模时对各部件的安装间隙、运维操作空间均做了合理性校验，确保模型结构符合实际工业应用的设计逻辑，可用于方案展示、运维培训、结构优化参考等场景。
