螺杆式空气压缩机三维结构模型

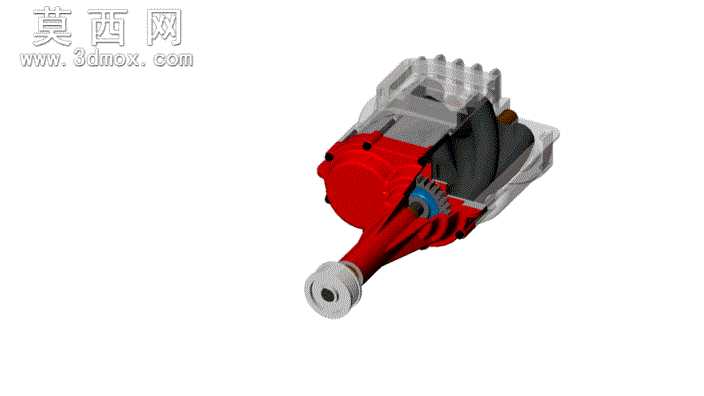

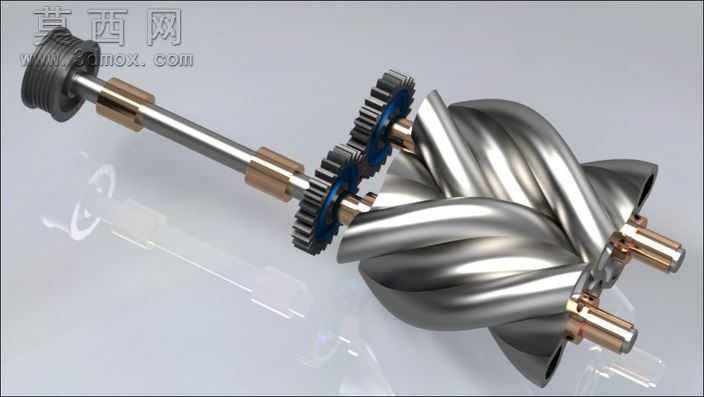

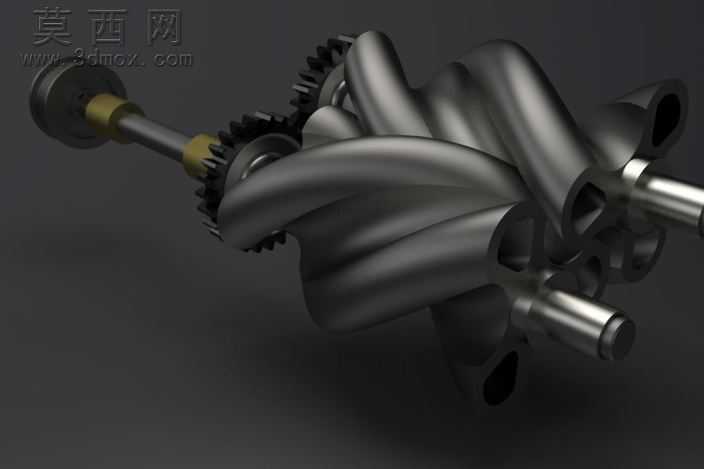

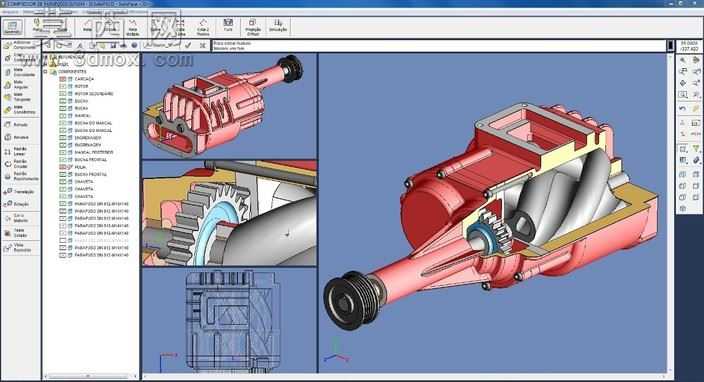

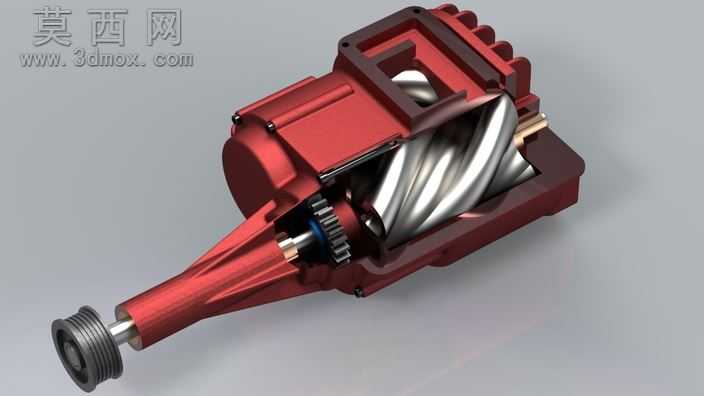

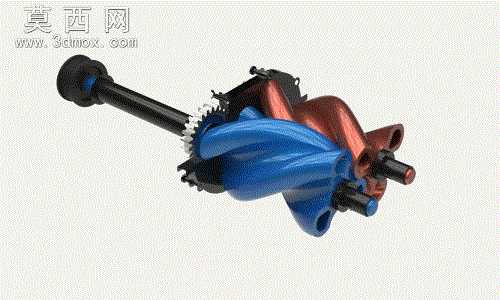

本模型为螺杆式空气压缩机的完整三维结构设计，采用专业三维建模软件完成全参数化构建，模型还原度高，各部件装配关系清晰，可直接用于结构教学、方案展示与二次设计参考。建模过程中严格遵循螺杆压缩机的实际工作原理与尺寸比例，对核心的阴阳螺杆转子、传动齿轮组、带轮输入轴、壳体腔道、端盖密封结构等部件均做了精细化建模，转子的螺旋曲面经过精准扫掠与布尔运算处理，齿形啮合间隙符合实际设计公差要求，能够直观展示螺杆啮合压缩气体的工作过程。模型在渲染阶段采用了贴近实物的材质表现：外部壳体使用哑光红漆金属材质，还原工业压缩机的涂装质感，表面做了细微的颗粒纹理与边角磨损细节，提升真实感；内部螺杆转子采用抛光金属材质，添加了金属反射与高光效果，清晰展现螺旋齿面的加工质感；传动齿轮、输入轴、皮带轮等部件分别使用不同粗糙度的金属材质区分，密封件、皮带等非金属部件使用橡胶类材质表现，不同部件的材质区分明确，便于观察内部结构组成。结构设计上完整还原了螺杆压缩机的工作逻辑：外部皮带轮作为动力输入端，通过轴系连接传动齿轮组，带动阴阳螺杆在壳体内做同步反向旋转，进气端的空气进入转子啮合腔室后，随着转子转动腔室容积逐渐减小，完成空气的连续压缩后从排气端输出，壳体外部的散热筋结构也做了完整还原，符合实际设备的散热设计需求。模型采用剖视视角展示内部结构，既保留了外部壳体的整体外观，又清晰呈现了内部核心部件的装配位置与传动关系，能够帮助学习者快速理解螺杆压缩机的工作原理与结构组成，可作为机械设计教学、压缩机产品方案演示、设备结构认知的优质三维参考素材，模型各部件均为独立可编辑的实体特征，支持后续的结构修改、工程图导出与仿真分析使用。
