环形三角截面空间桁架结构设计

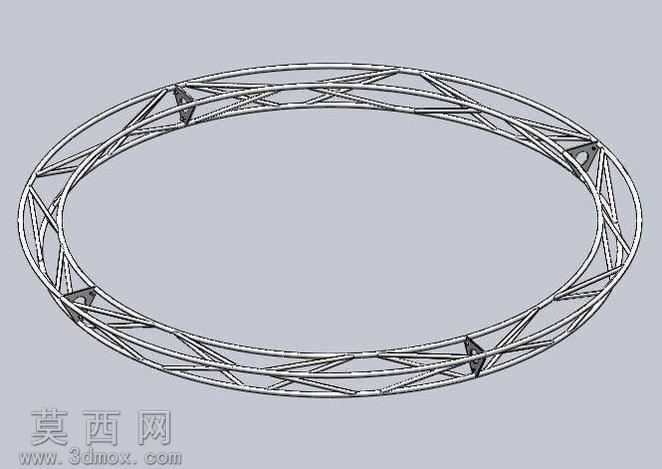

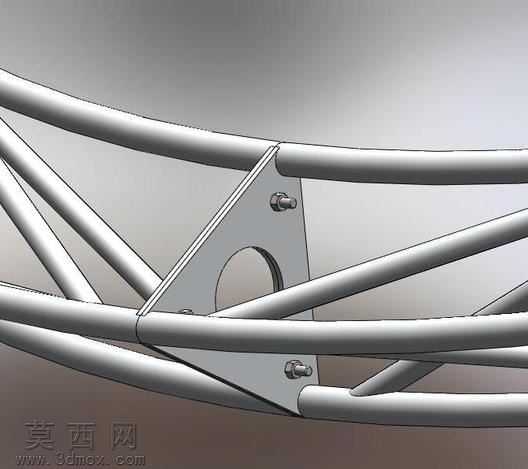

本作品为闭合环形三角截面空间桁架结构，采用三维参数化建模方式完成整体设计，建模过程中首先确定环形基准轨迹，以正三角形作为截面轮廓基准，沿闭合环形路径进行扫掠生成主弦杆路径，再按照三角桁架的受力排布规律布置腹杆体系。建模阶段严格控制各杆件的连接节点精度，确保每根腹杆与上下弦杆完全共节点，避免出现几何间隙或重叠错误，为后续的结构力学仿真、工程下料加工提供准确的数字模型基础。材质设定上采用常用的结构钢材质参数，赋予模型哑光金属质感，渲染阶段采用柔和的均匀漫反射光照，清晰展现桁架的空间杆件排布逻辑，既能够直观呈现三角截面的抗扭、抗弯结构优势，也可以清晰观察每一处节点的连接构造。结构设计层面，该环形桁架采用三角截面构型，相比矩形截面桁架拥有更优的空间稳定性，闭合环形的整体形态可实现均匀的环向受力传递，腹杆采用交叉三角排布方式，能够将环向荷载、径向荷载均匀分散到每一根杆件上，有效降低单根杆件的受力峰值，减少结构整体的形变冗余。设计思路围绕大跨度环形支撑场景的需求展开，摒弃了传统实体环形构件自重过大、材料利用率低的缺陷，采用空间桁架的镂空构型，在保证整体结构刚度、强度满足使用要求的前提下，大幅降低结构整体自重，提升材料利用效率。该结构可适配大型舞台环形灯光架、场馆环形支撑骨架、环形吊装设备承力架等多种场景，建模过程中对所有杆件的规格进行了统一参数化约束，可根据实际使用的荷载需求快速调整杆件直径、桁架截面尺寸、环形整体直径等参数，无需重新搭建整体拓扑结构，具备较强的参数化适配能力。节点设计上采用相贯线连接方式，还原真实钢结构桁架的焊接节点形态，模型几何拓扑干净整洁，无多余碎面、重合线等几何错误，可直接导入有限元分析软件进行受力仿真计算，也可导出加工图纸用于实际构件的生产制作，兼顾了数字展示与工程实用的双重属性。
