简易开源机械通气辅助装置结构设计

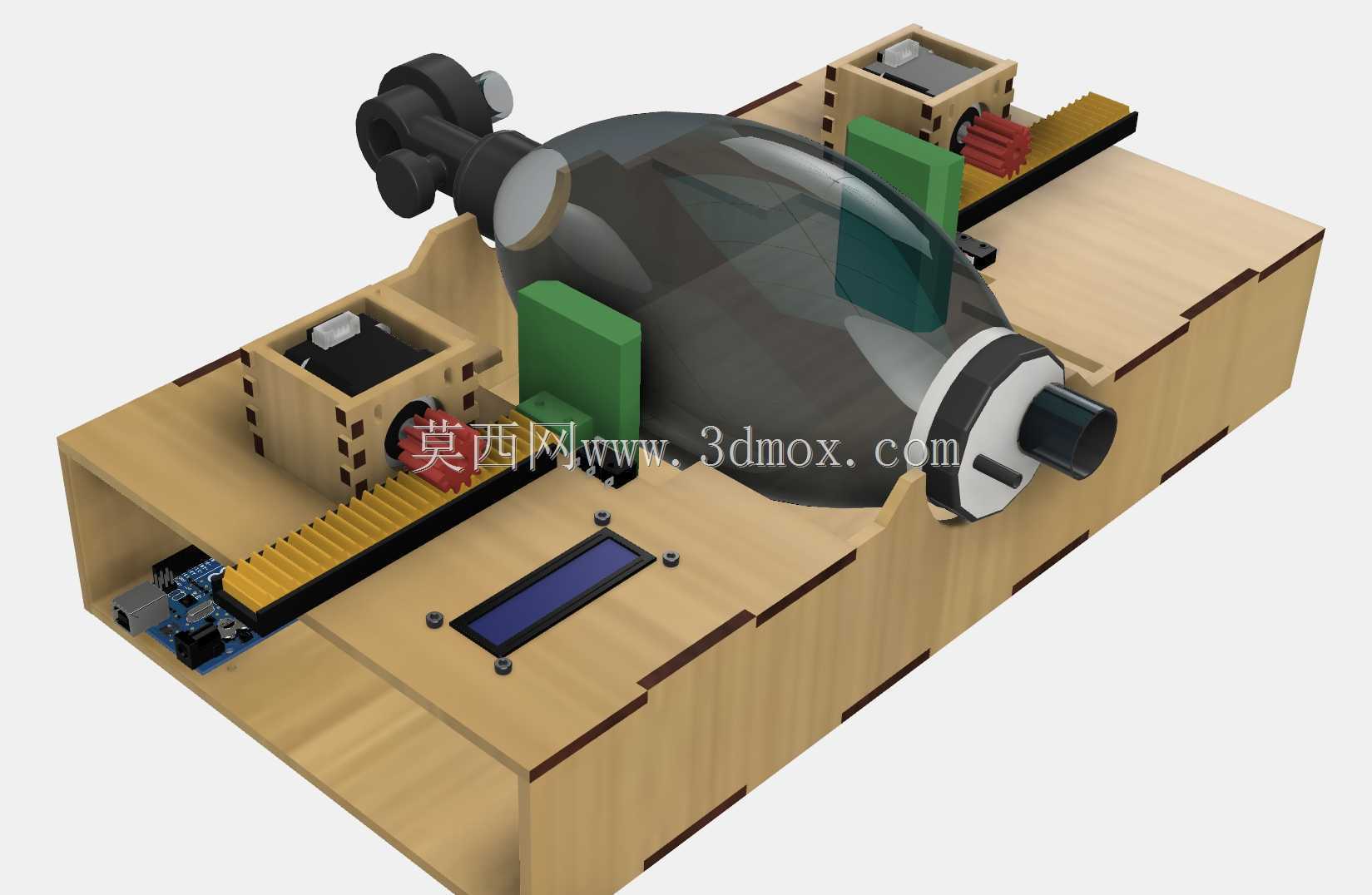

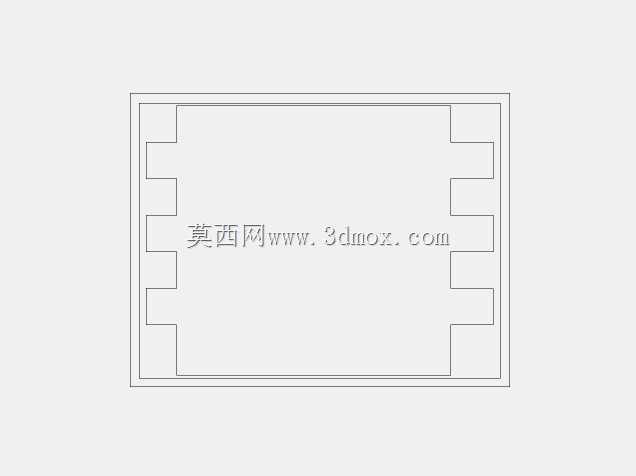

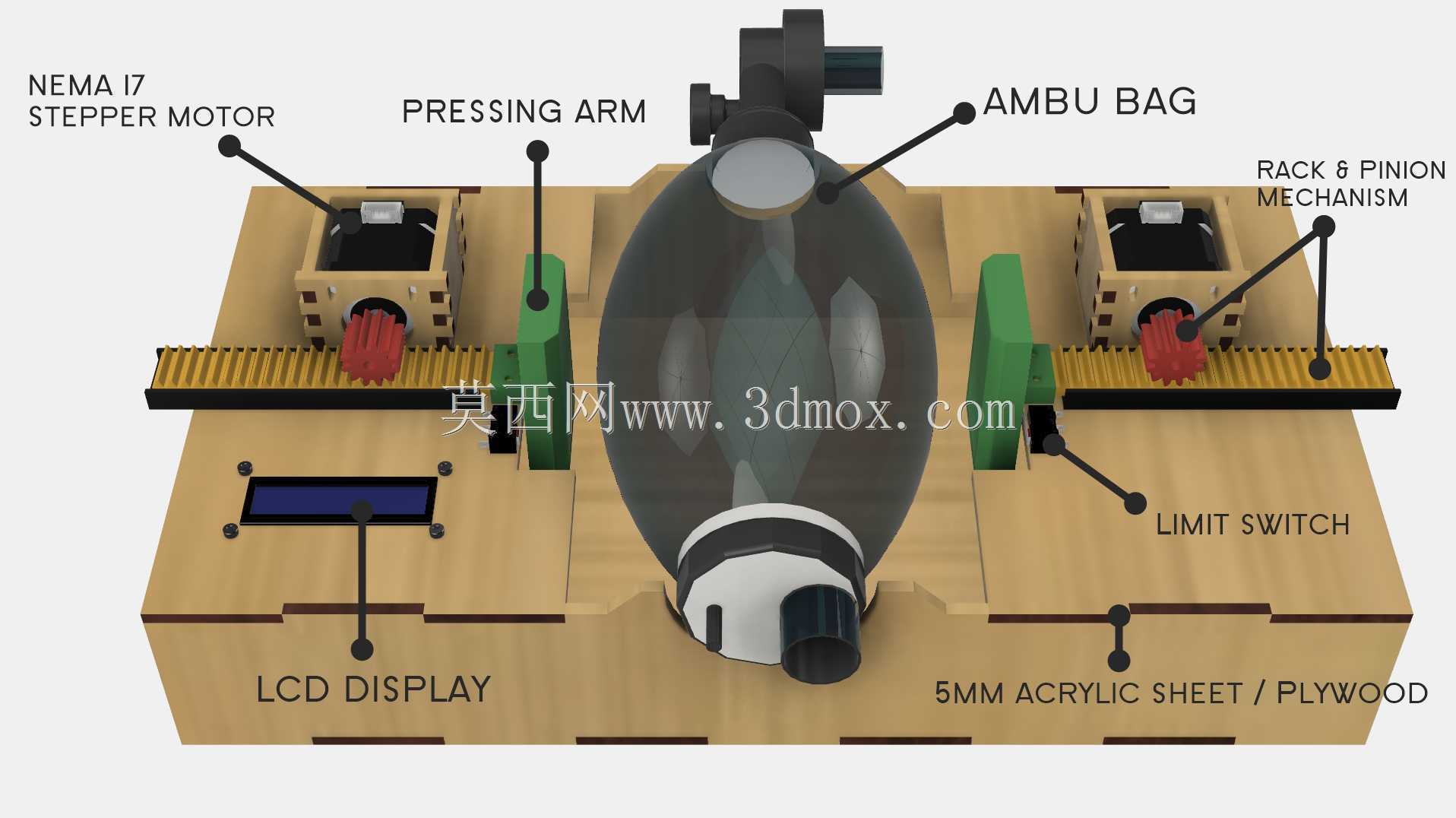

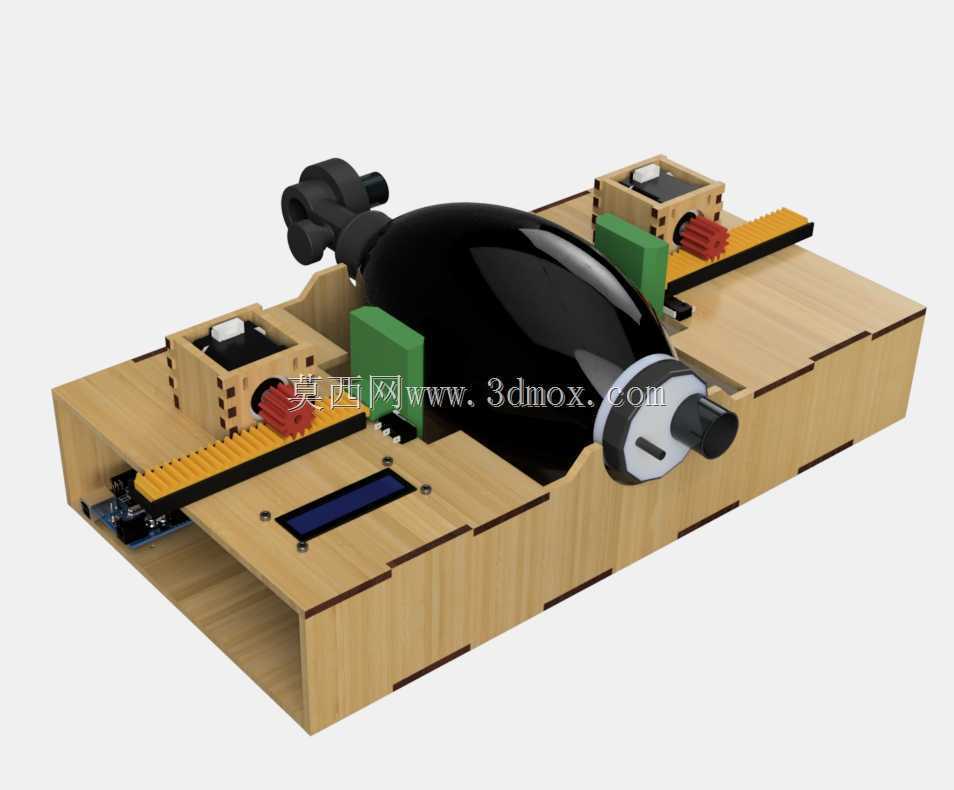

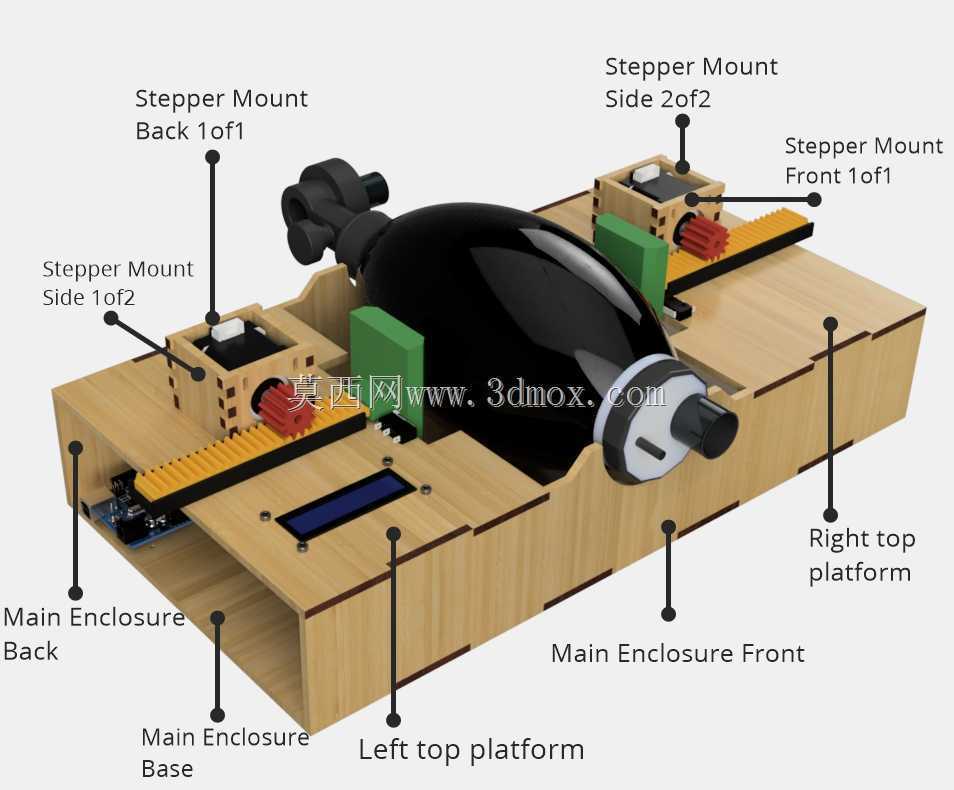

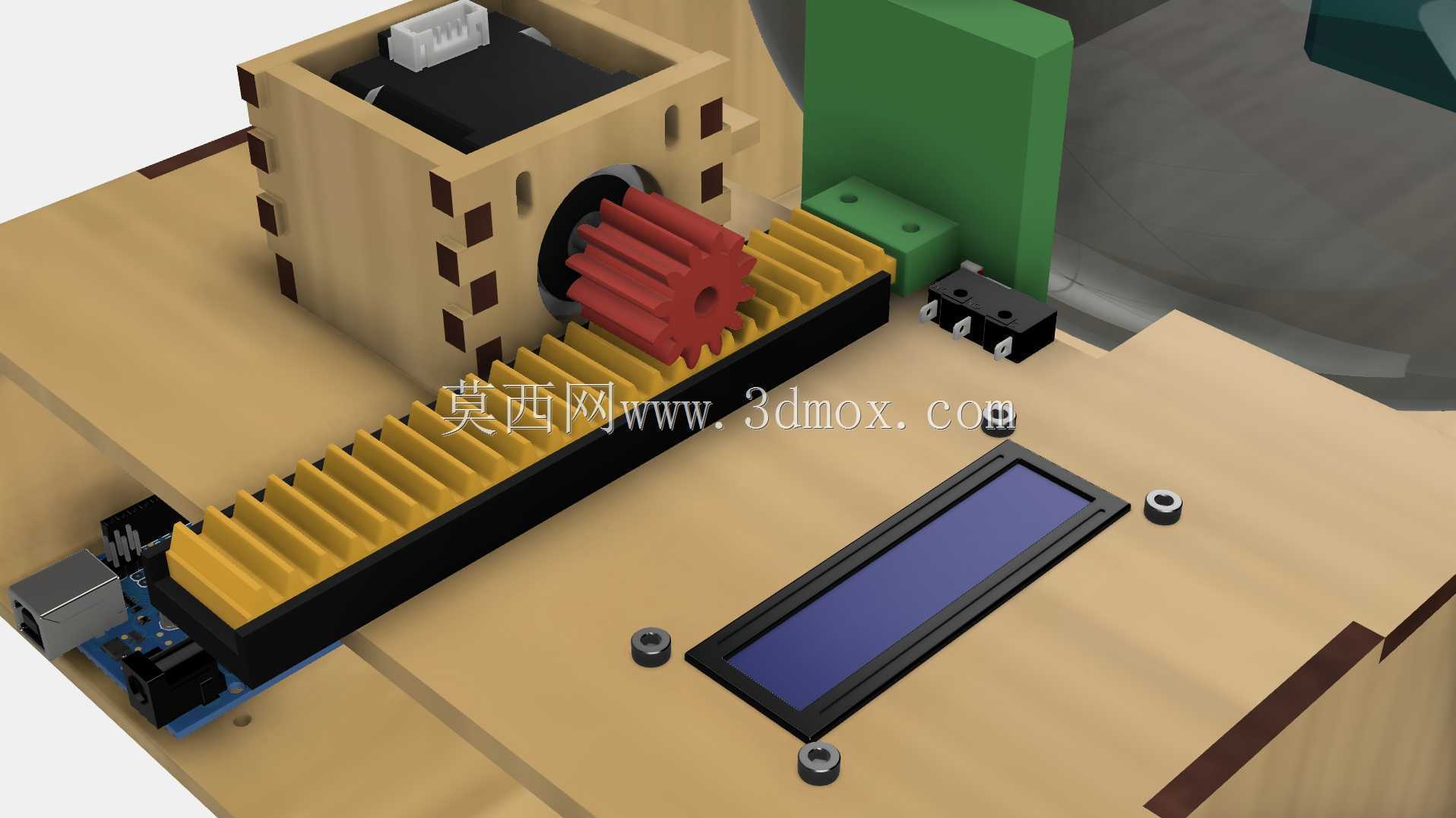

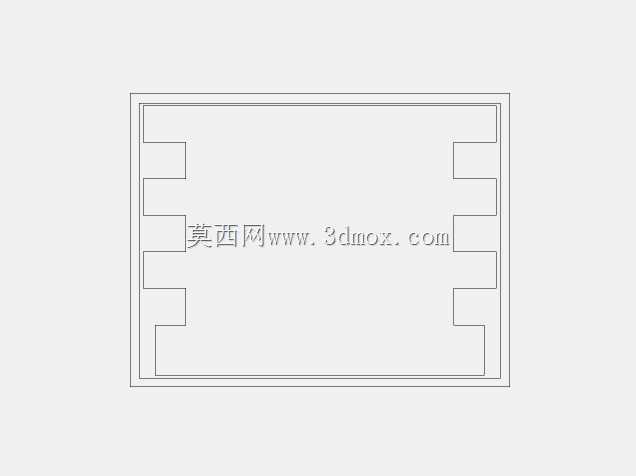

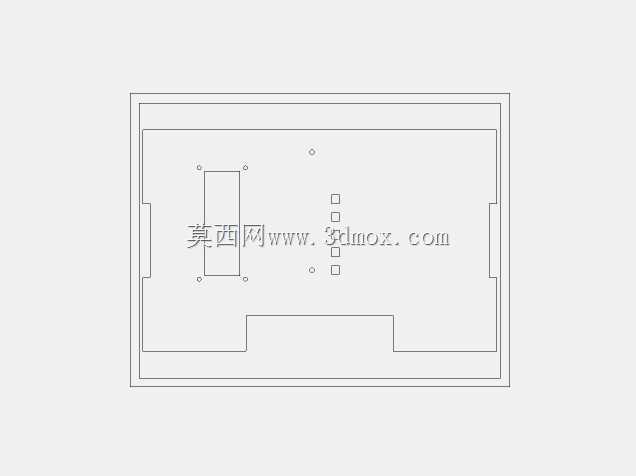

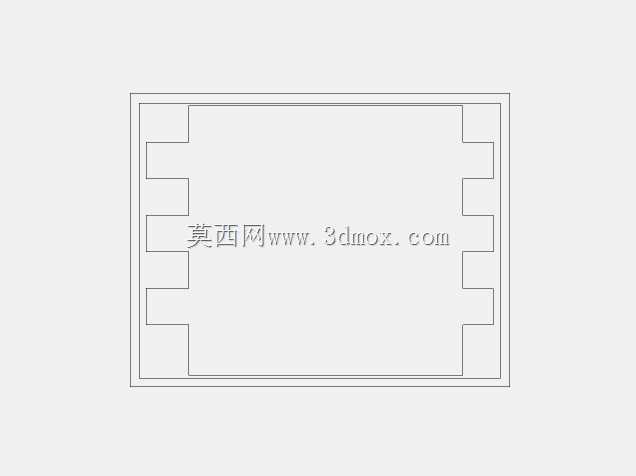

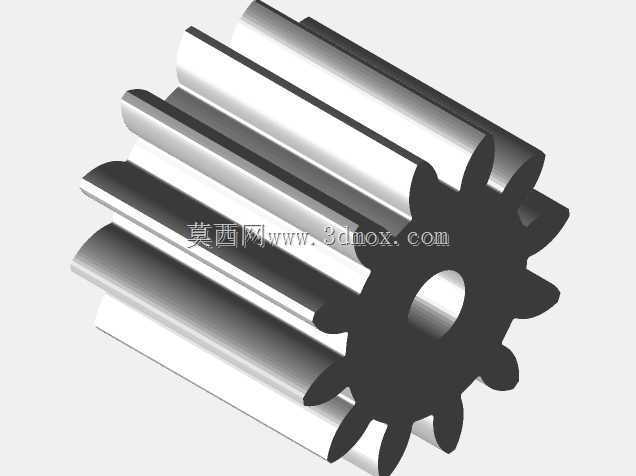

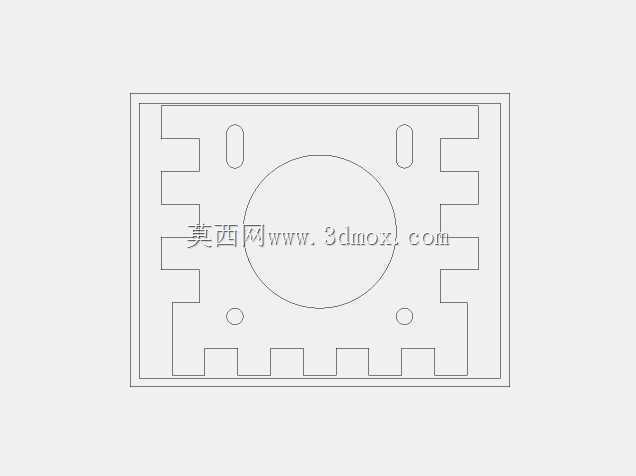

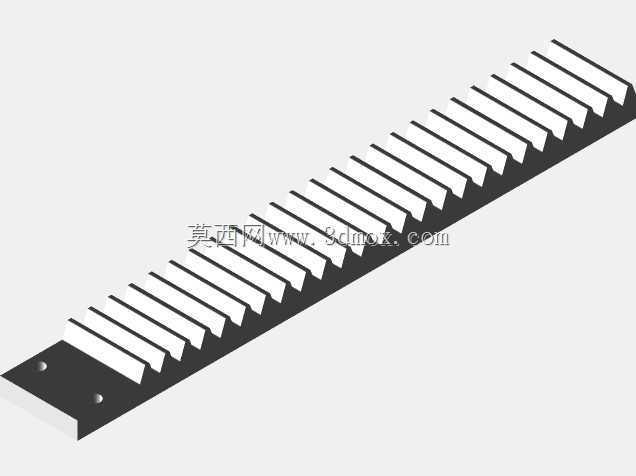

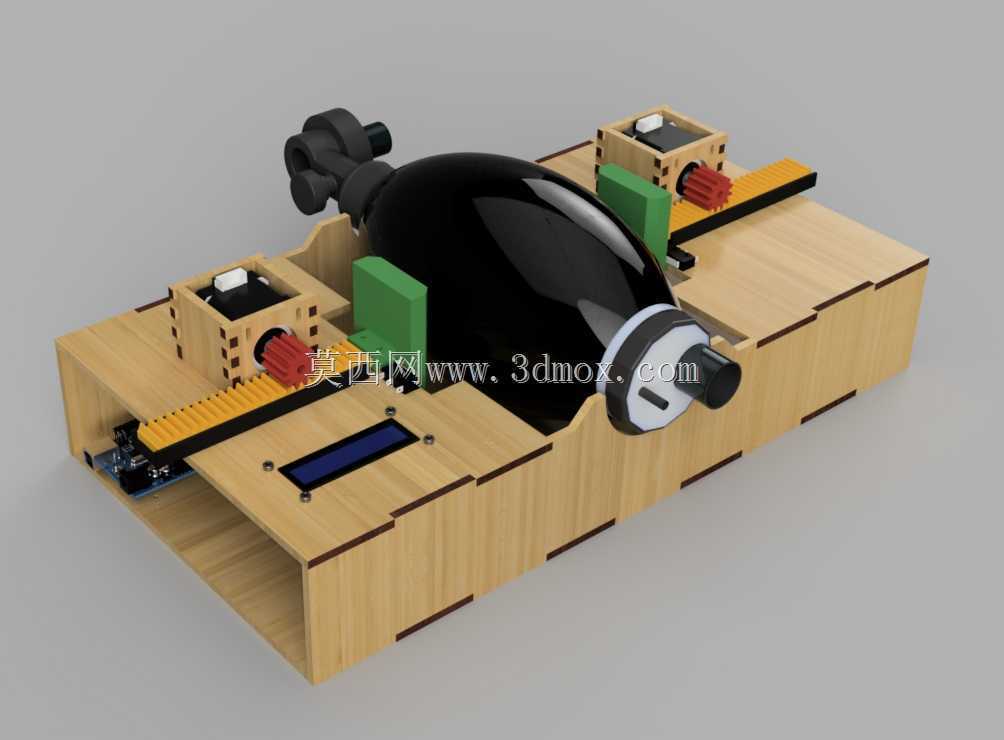

这款机械通气辅助装置的设计初衷，是面向应急场景下的基础呼吸支持需求，适配常规手动通气囊的自动化按压作业，解决特殊场景下专业通气设备不足、人工按压持续作业强度大的痛点，可在临时医疗点、灾害救援现场、基层医疗转运等缺乏专业通气设备的场景下，为存在自主呼吸障碍的患者提供持续稳定的间歇正压通气支持，替代人工手动挤压通气囊的重复操作，降低医护人员长时间作业的疲劳度，保障通气参数的一致性。整体结构采用模块化拼装思路，主体承载框架采用板式拼接结构，无需复杂机加工件即可完成组装，所有传动部件均采用常规易得的机械标准件，核心执行单元采用对称布置的齿轮齿条传动结构，通过步进电机端的小齿轮带动齿条做直线往复运动，齿条端部的推块直接作用于充气通气囊的侧壁，通过控制齿条的往复行程与运动频率，匹配不同患者所需的通气潮气量与呼吸频率参数，避免人工按压时力度、频率不稳定带来的通气不足或过度通气问题。装置的安装边界充分考虑了桌面放置的使用需求，整体长宽尺寸控制在常规便携箱体的容纳范围内，底部预留了控制电路板与供电模块的安装空间，前端面板预留了显示屏与调节按键的安装位，可实时显示当前通气频率、按压行程等运行参数，方便操作人员根据实际需求快速调整。两侧的传动单元独立固定在框架的定位槽内，更换不同规格的齿轮或调整齿条的初始位置，即可适配不同尺寸规格的常规手动通气囊，无需对主体框架做二次加工。通气囊的放置区域设置了弹性定位挡块，可在按压过程中固定囊体位置，避免往复动作中囊体移位影响通气效果，出气端预留了标准呼吸管路的对接接口，可直接连接常规呼吸面罩与管路组件，无需额外定制转接配件。整体传动路径做了简化设计，电机输出轴直接连接驱动齿轮，省去了中间减速传动的冗余结构，既降低了组装难度，也减少了传动过程中的间隙误差，保障按压动作的响应速度与行程精度，框架上的所有安装孔位均做了定位设计，组装时无需额外划线找正，按照装配顺序即可快速完成整机组装，适合在供应链受限的应急场景下快速制作部署。
