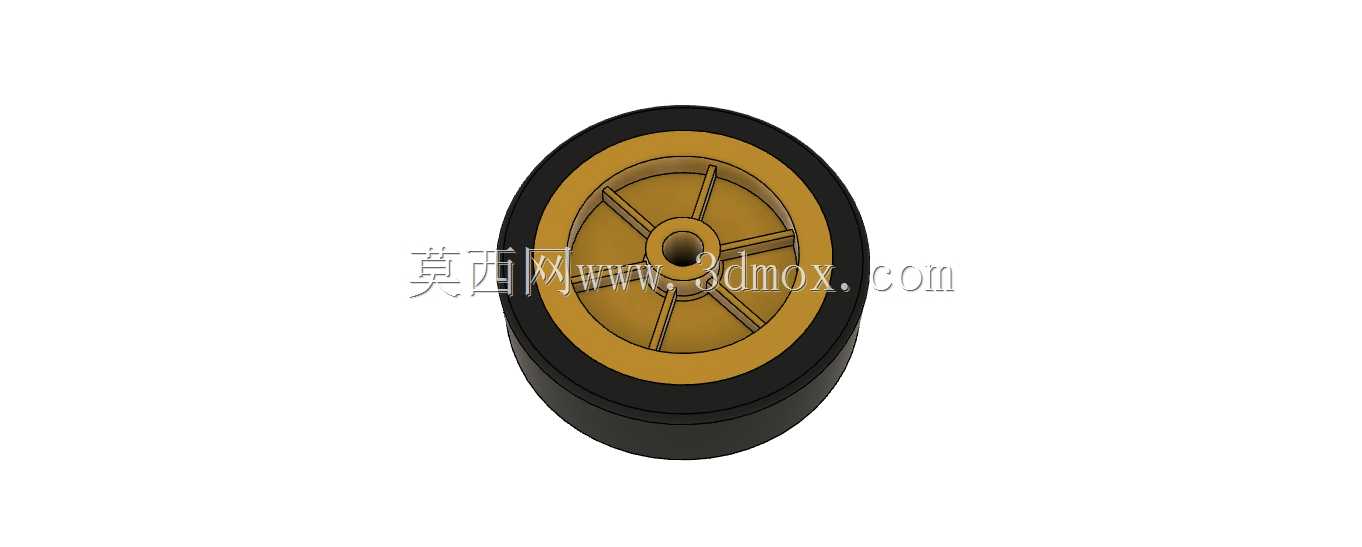

外径100mm重型盘式负载圆盘轮

在重载型移动机器人、车间重型周转台车、小型自动化输送接驳设备的行走机构设计中，行走轮的选型直接决定了设备的负载上限、运行平稳性与使用寿命，这款盘式结构的行走轮正是针对中重载移动场景开发的行走部件。从安装边界来看，该轮体外径为100mm，配套轴孔直径11mm，整体厚度26mm，在做安装座设计时，轮槽两侧的安装板间距需预留至少28mm的装配间隙，轴的配合公差建议取H7/g6，既保证轮体转动顺滑无卡滞，也避免长期运行出现轴孔磨损松旷的问题。设计层面采用了分体式结构思路，外层为高耐磨的橡胶接触层，能够在环氧地坪、水泥地面、薄钢板地面等常见工业厂区地面行走时，有效缓冲地面微小凸起带来的振动，降低运行噪音，同时避免硬质轮面对地面造成划伤；内层轮辐采用六筋式圆盘支撑结构，相比直辐条设计，圆盘式结构的径向抗冲击能力更强，在承受偏载、越过地面小焊缝或细小杂物时，轮辐不易出现断裂变形，轮芯位置做了加厚轴套设计，分散轴孔位置的应力集中，适配11mm直径的销轴安装，可直接配套标准卡簧做轴向定位，无需额外加工定制定位结构。实际应用场景中，这类轮体常被用在单轮负载50-80kg的移动设备上，四组搭配使用时整台设备的额定负载可达到200-300kg，完全覆盖大多数车间周转AGV、重型服务机器人、小型物料搬运台车的负载需求。建模过程中，外层橡胶轮缘与内层轮毂的配合面做了周向防滑槽设计，避免长期运行后橡胶层与金属轮毂出现相对滑动，轮辐的厚度经过受力校核，在额定负载下轮缘的径向变形量控制在0.2mm以内，不会因为变形过大导致轮体摆动。需要注意的是，该轮体未设计内置轴承结构，实际装配时需要在轴孔位置配套对应尺寸的滑动轴套或者微型滚动轴承，根据使用场景的转速要求选择适配的润滑方案，低速间歇运行场景可采用铜套配合润滑脂使用，连续高频运行场景建议加装深沟球轴承降低转动阻力。轮体的外圆面做了微弧处理，接触地面时的印痕为窄矩形，既保证足够的接触摩擦力避免行走打滑，也不会因为接触面积过大导致转向阻力过高，在需要做差速转向的机器人底盘上使用时，转向扭矩需求相比宽面平轮可降低15%左右。
