紧凑型蓝牙音频接收板压装式外壳结构

　　在消费电子小型化外设的结构设计场景中，这类紧凑型压装外壳的核心定位，是为内置蓝牙音频接收模块、配套储能电池的板卡单元提供可靠的物理防护与规整的外观封装，适配桌面近场音频传输、老旧音频设备蓝牙改造、便携无线音频转接等实际使用场景。从实际使用需求出发，这类外壳需要兼顾板卡固定的可靠性、拆装维护的便捷性、接口对位的精准度，同时要尽可能压缩整体占用空间，满足桌面摆放、狭小空间内嵌等安装要求。

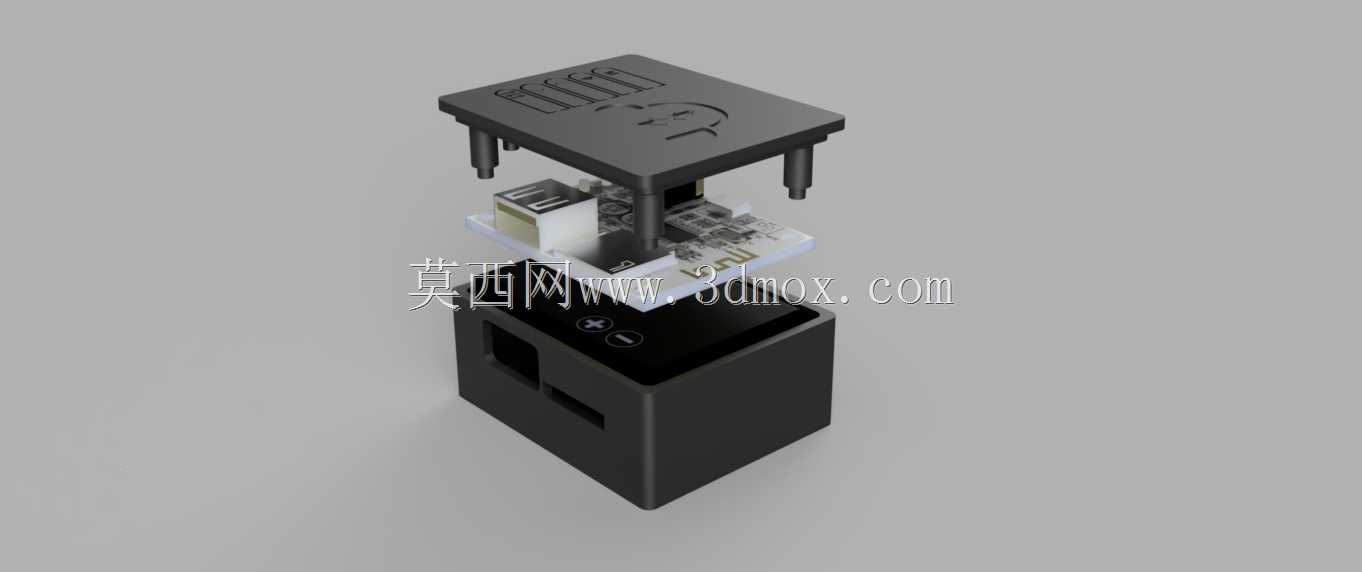

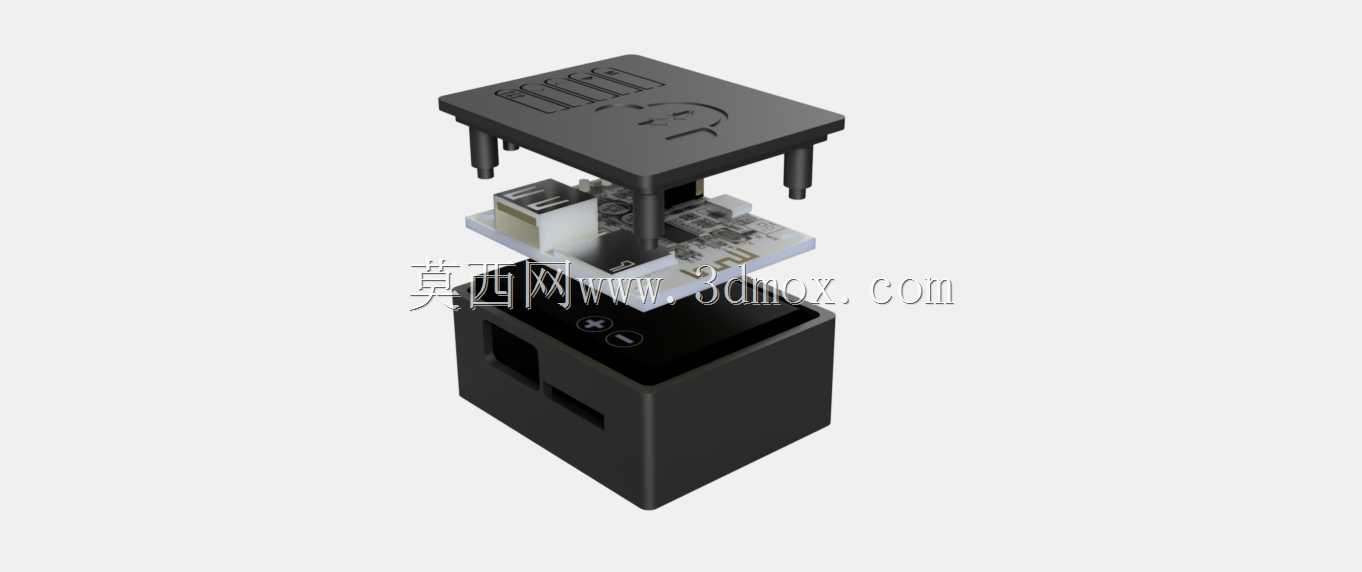

　　设计思路上采用上下分体压装的结构逻辑，没有额外设置螺丝固定柱或者卡扣倒扣结构，依靠上下壳体配合面的尺寸过盈实现压合固定，这种结构的优势在于减少了紧固件的物料成本，同时外壳外表面没有螺丝孔或者卡扣缝隙，整体外观更简洁规整，也避免了螺丝突出带来的摆放干涉问题。上盖顶面预留了功能标识的成型区域，对应板卡上的功能按键位置做了下沉式的对位凸点，用户不需要拆开外壳就能通过凸点触感定位按键位置，完成配对、播放控制等操作，不需要额外在外壳上开孔安装实体按键，进一步提升了外壳的整体密封性，减少日常使用中灰尘、泼溅液体进入壳体内部的概率。

　　壳体下部的侧壁对应板卡上的外接接口位置预留了精准的开口，包括音频输出接口、充电接口的对位槽位，开口尺寸严格匹配常用接口的外轮廓公差，安装后接口边缘与壳体开口的单边间隙控制在0.2mm以内，既不会出现接口被壳体遮挡导致插头无法插入的问题，也不会因为间隙过大导致板卡在壳体内出现横向窜动。壳体内部设置了四个定位柱，对应接收板四个角的安装孔位，压装时定位柱先穿过板卡的安装孔，实现板卡的预定位，避免压合过程中板卡偏移导致的元件被壳体压损的问题，定位柱的高度经过精准计算，压合到位后板卡与上下壳体内壁之间预留0.3mm的安全间隙，避免板卡上的贴片元件与壳体内壁硬接触导致的元件虚焊、脱落问题。

　　针对内置电池的安装空间，壳体内腔专门预留了电池仓区域，尺寸匹配常用的小型聚合物锂电池的外形规格，电池与板卡之间的走线空间也做了避让槽设计，避免压装时导线被壳体挤压破损造成短路风险。整体外形采用方正的立方体切角设计，底部边缘做了小角度的倒角处理，既减少了摆放时的应力集中，也避免尖锐边角划伤用户或者放置台面。安装边界上，整体外形尺寸控制在极小的范围内，可轻松放置在桌面角落，也可以内嵌到小型音箱、老式功放等设备的预留空腔内，不需要对原有设备做大规模的结构改造。

　　从结构强度角度考虑，壳体壁厚设置为1.5mm，既保证了日常使用中受到轻微磕碰、挤压时不会出现壳体开裂变形的问题，也不会因为壁厚过大导致整体外形尺寸超标。压装配合面的过盈量设置为0.15mm，这个数值经过实际装配验证，既可以保证上下壳体压合后不会因为日常挪动、轻微震动出现松脱分离的情况，也不会因为过盈量过大导致压装时壳体开裂、或者后期需要维护拆壳时难度过高。上盖与下壳的配合面做了一圈0.5mm深度的止口设计，压装时止口先导入配合，避免上下壳压合时出现错位偏移，同时止口结构也能提升壳体拼接处的密封性，减少灰尘从拼接缝隙进入壳体内部的概率。

　　在实际工程应用中，这类压装式外壳非常适合小批量定制化的蓝牙音频接收模块使用，不需要复杂的模具开发，通过3D打印或者小型注塑工艺就能快速生产，结构简单可靠，装配效率高，不需要额外的装配工具，对准定位柱直接压合就能完成整机组装，大幅降低了组装环节的人工成本。同时这种无外露紧固件的设计，也让产品的外观一致性更好，适合消费电子类外设对外观整洁度的要求，日常清洁时也没有缝隙死角，擦拭维护更方便。针对不同版本的接收板卡，只需要调整内部定位柱的位置、侧壁接口开口的位置，就能快速适配不同的板型，结构通用性较强，能覆盖多数小型蓝牙音频接收模块的封装需求。
