槽式振动给料输送设备结构设计

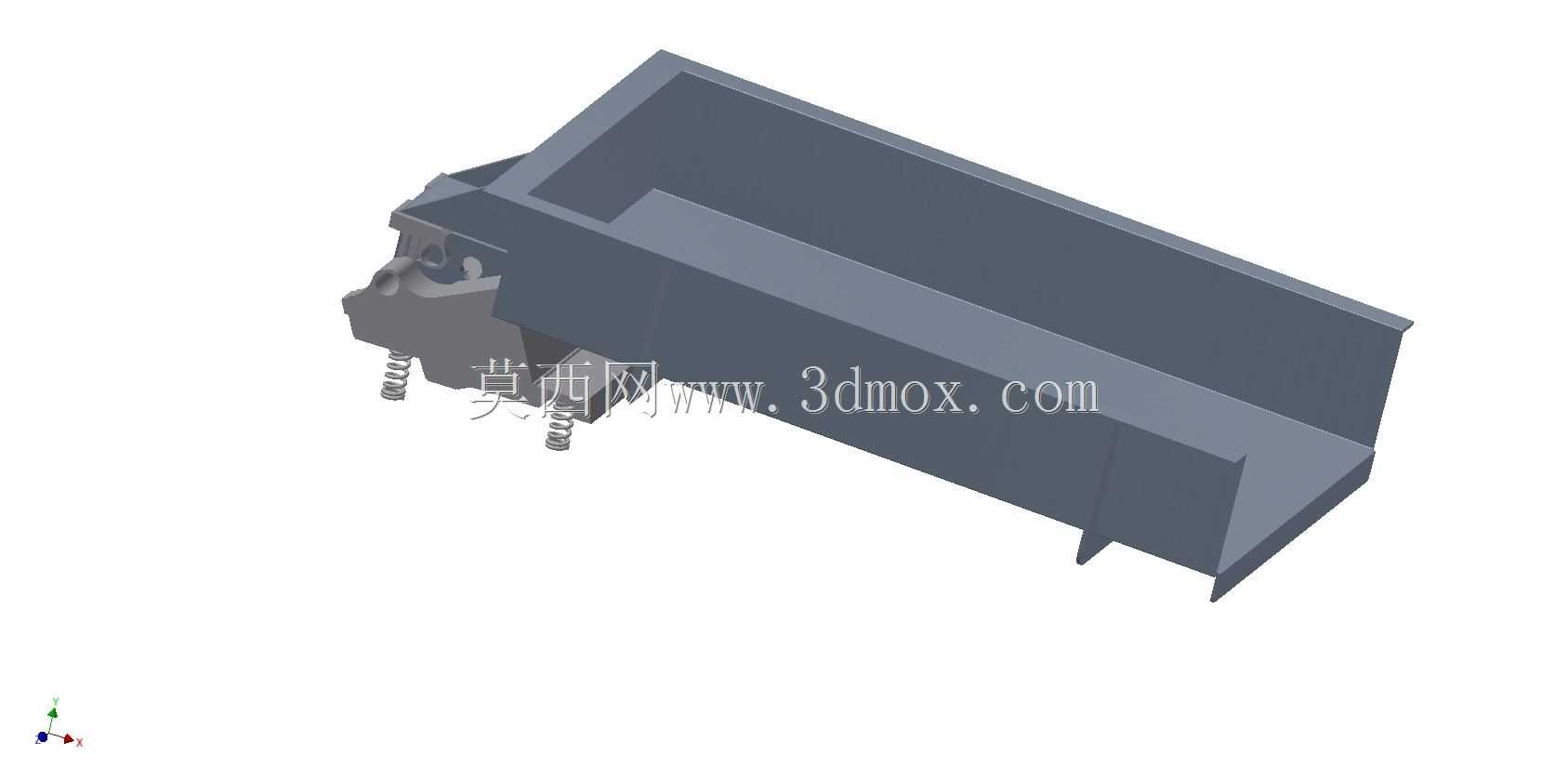

在矿山、砂石骨料加工、散料仓储转运的生产链路里，这类槽式振动给料设备往往布置在原料仓与初级破碎设备之间，承担着均匀、定量给料的核心作用，避免大块物料直接冲击破碎腔造成设备过载，同时也能在筛分、输送环节前完成物料的初步匀料，防止后续输送皮带出现偏载、堵料的问题。从结构设计来看，该给料设备采用敞口长槽型的料槽主体，料槽侧壁做了加厚的折边加强设计，槽底为平直输送面，末端设置有导流收口结构，能够让物料在振动过程中沿槽长方向匀速向前移动，不会出现侧向撒料的情况。料槽下方的支撑位置布置了多组螺旋弹簧支撑组件，弹簧的选型匹配了料槽满载时的动载荷系数，既能够缓冲振动过程中对基础安装面的冲击，也能保证振动方向的稳定性，避免出现横向摆振导致物料跑偏。驱动端布置在料槽的进料侧下方，通过偏心激振结构产生定向的简谐振动，振动方向与槽底呈小角度倾斜，让物料在槽内保持跳跃式向前输送的状态，这种输送方式对块状、颗粒状甚至含一定水分的散料都有较好的适应性，不会像皮带输送那样出现粘料、打滑的问题。做三维结构设计时，首先要明确设备的安装边界：进料口需要和上方原料仓的出料溜管做密封衔接，溜管与料槽之间要预留足够的振动间隙，避免硬接触导致振动能量传递到仓体；设备的整体安装倾角通常控制在5到10度之间，根据物料的流动性调整倾角大小，流动性差的物料可以适当加大倾角来提升输送速度，但倾角过大会导致物料下滑速度过快，无法实现定量给料的效果。料槽的长度和宽度参数需要匹配上游的出料能力和下游设备的接料宽度，比如配套颚式破碎机的给料设备，槽宽需要比破碎机进料口宽100到150毫米，保证物料能够铺满破碎腔宽度，提升破碎效率。设计过程中还要考虑维护便利性，弹簧支撑座的位置预留了足够的拆装空间，激振单元的润滑点做了外置设计，日常巡检时不需要拆解料槽结构就能完成注油保养。另外，料槽的内壁可以根据输送物料的磨琢性选择加装耐磨衬板，比如输送石英砂、铁矿石等高磨蚀性物料时，在槽底和侧壁受料段加装耐磨钢板，能够大幅延长料槽的使用寿命，减少停机维护的时间。这类振动给料设备和普通的往复式给料机相比，没有相对滑动的易损部件，结构更简单，运行过程中的功耗更低，给料量的调节可以通过调整激振力的大小来实现，能够适配不同产能的生产线需求，在中小型散料处理生产线中应用十分广泛。
