大型工业抛丸清理成套设备结构设计

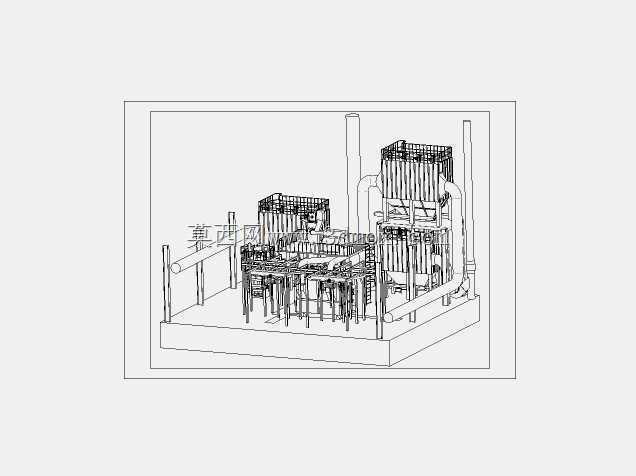

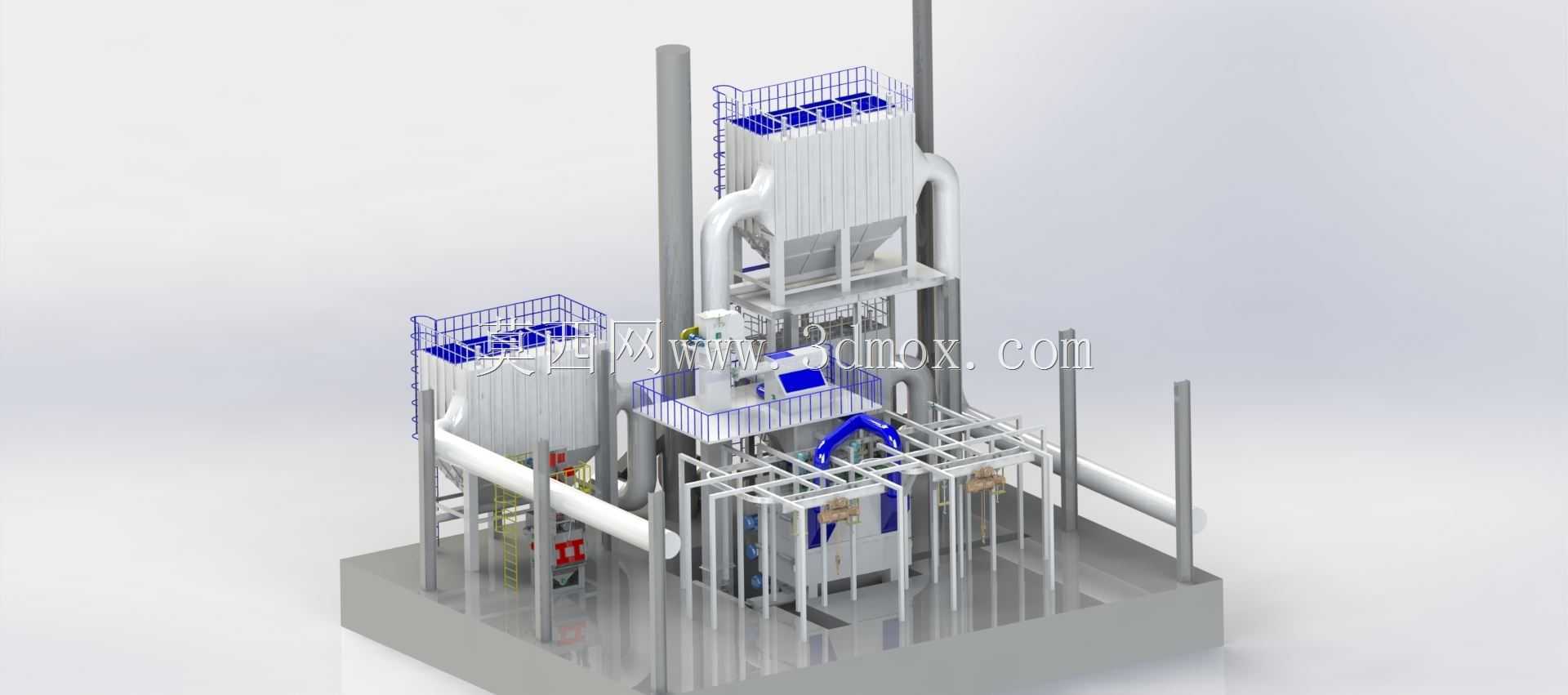

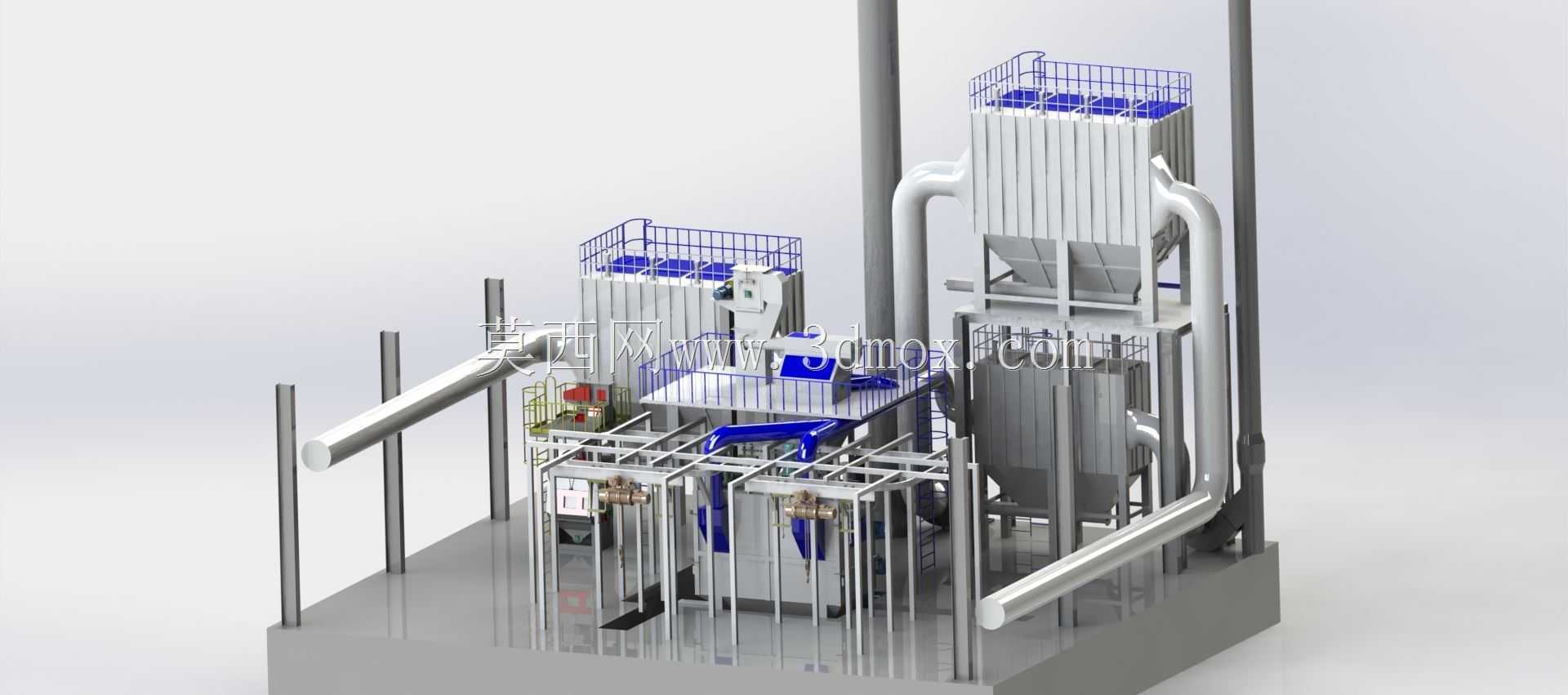

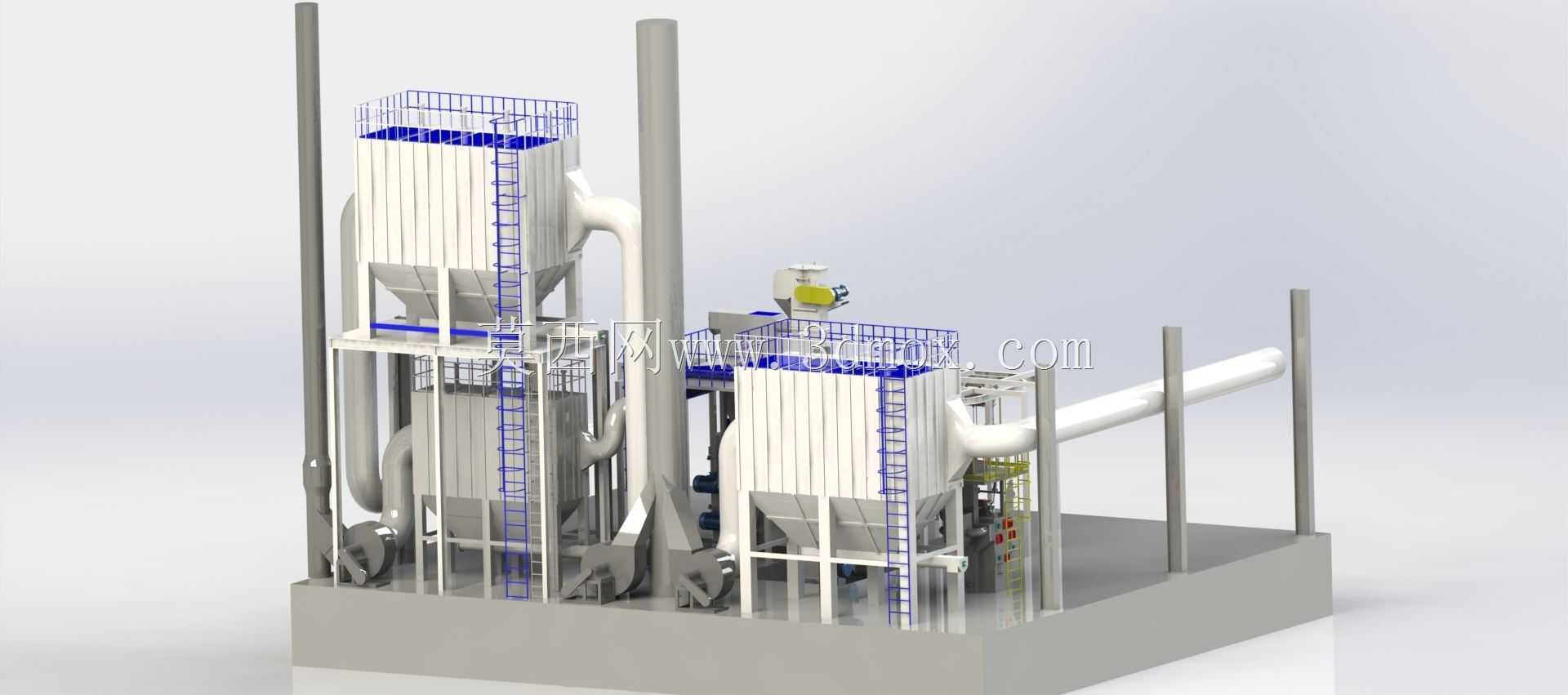

该套抛丸清理设备主要面向金属构件表面处理场景，在船舶分段、桥梁钢构、大型铸件、工程机械结构件的预处理工序中承担核心作用，可一次性完成工件表面氧化皮、焊渣、锈蚀层的清理作业，让工件表面达到涂装前要求的粗糙度与清洁度等级，替代传统人工喷砂、打磨的高污染低效率作业模式。整套设备采用模块化集成设计思路，将抛丸室体、弹丸循环系统、多级除尘单元、工件输送通道整合在同一安装基座上，现场安装时仅需完成地脚固定与外部管线接驳即可投入使用，大幅缩减现场施工周期。从结构布局来看，设备主体设置双列立式除尘仓，通过大口径通风管道与抛丸作业腔连通，配合沉降室与滤筒过滤的多级除尘结构，可将作业过程中产生的金属粉尘拦截在设备内部，避免无组织排放，满足车间作业的环保要求。设备两侧设置带安全护笼的直爬梯，直达顶部检修平台，平台周边设置1.2米高防护栏杆，日常运维人员可直达各易损件更换点位，对抛头、分丸轮、护板等部件进行检修更换，无需搭建额外脚手架。弹丸循环系统采用螺旋输送+斗式提升的组合结构，将抛射后的钢丸收集后输送至分选装置，剔除破碎弹丸与粉尘杂质后，合格钢丸重新送入抛头料仓，实现磨料的循环利用，降低耗材消耗。设备的安装边界需预留足够的检修空间，侧面爬梯侧需预留至少1.5米的通行检修距离，设备顶部需预留0.8米以上的净空满足通风管道安装与顶部检修作业，工件进出口端需根据处理工件的长度预留对应的输送辊道安装空间。抛丸室体内壁铺设高铬铸铁护板，可抵御高速弹丸的长期冲刷，延长设备主体的使用寿命，室体开口处设置多层密封胶帘与毛刷结构，避免弹丸从工件进出口飞溅到设备外部，保障作业区域安全。整套设备的结构设计充分考虑了长期连续作业的可靠性，各易损部件均采用快拆式安装结构，更换时无需对主体结构进行大规模拆解，可有效降低设备停机维护时间，适配规模化工业生产的连续作业需求。
