吊钩式抛丸除锈清理设备结构设计

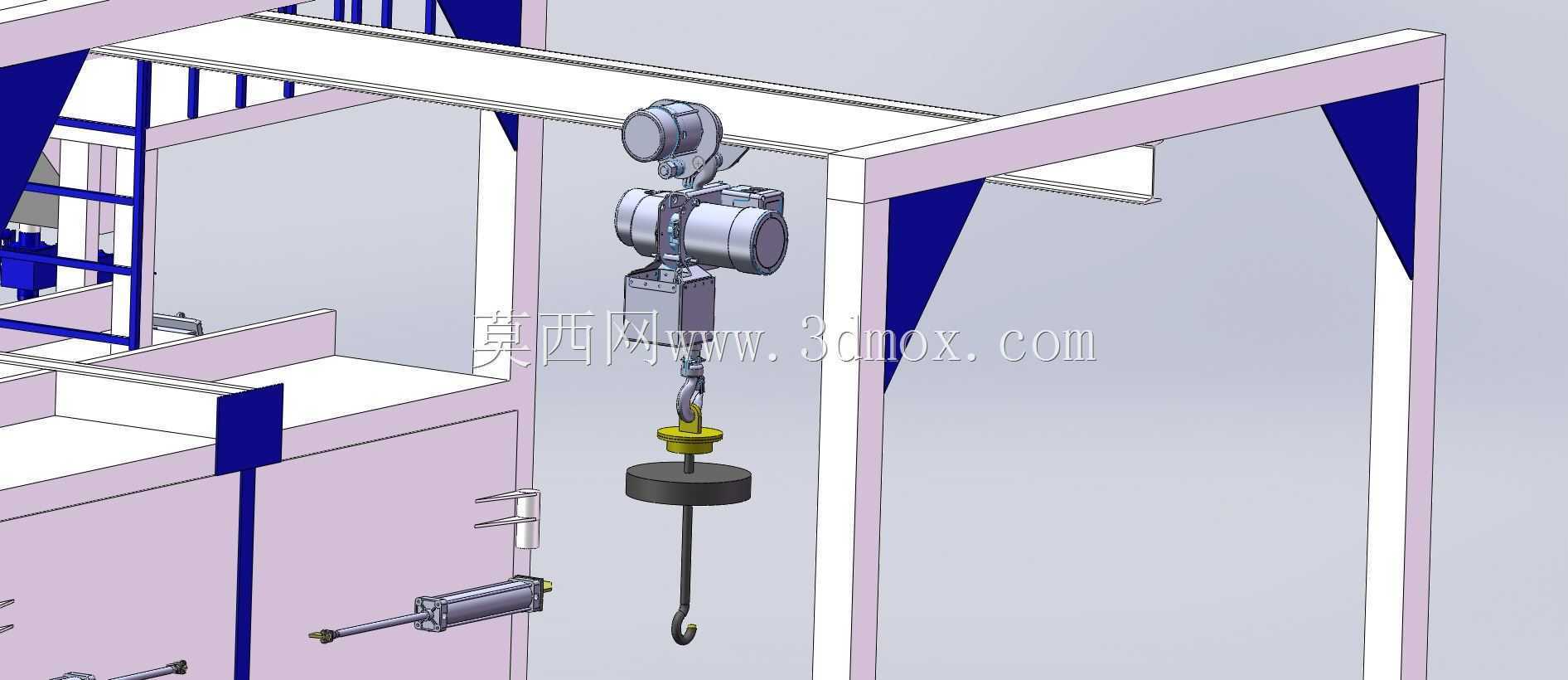

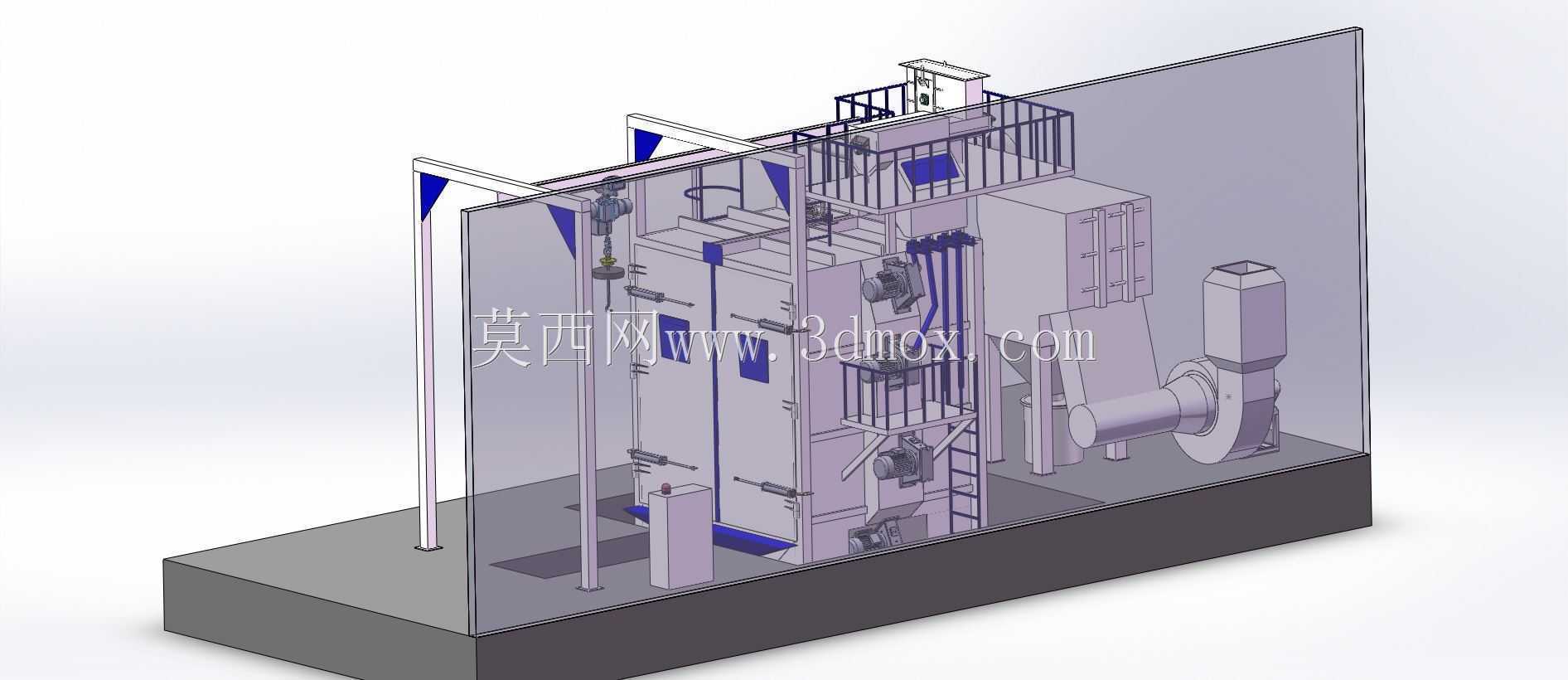

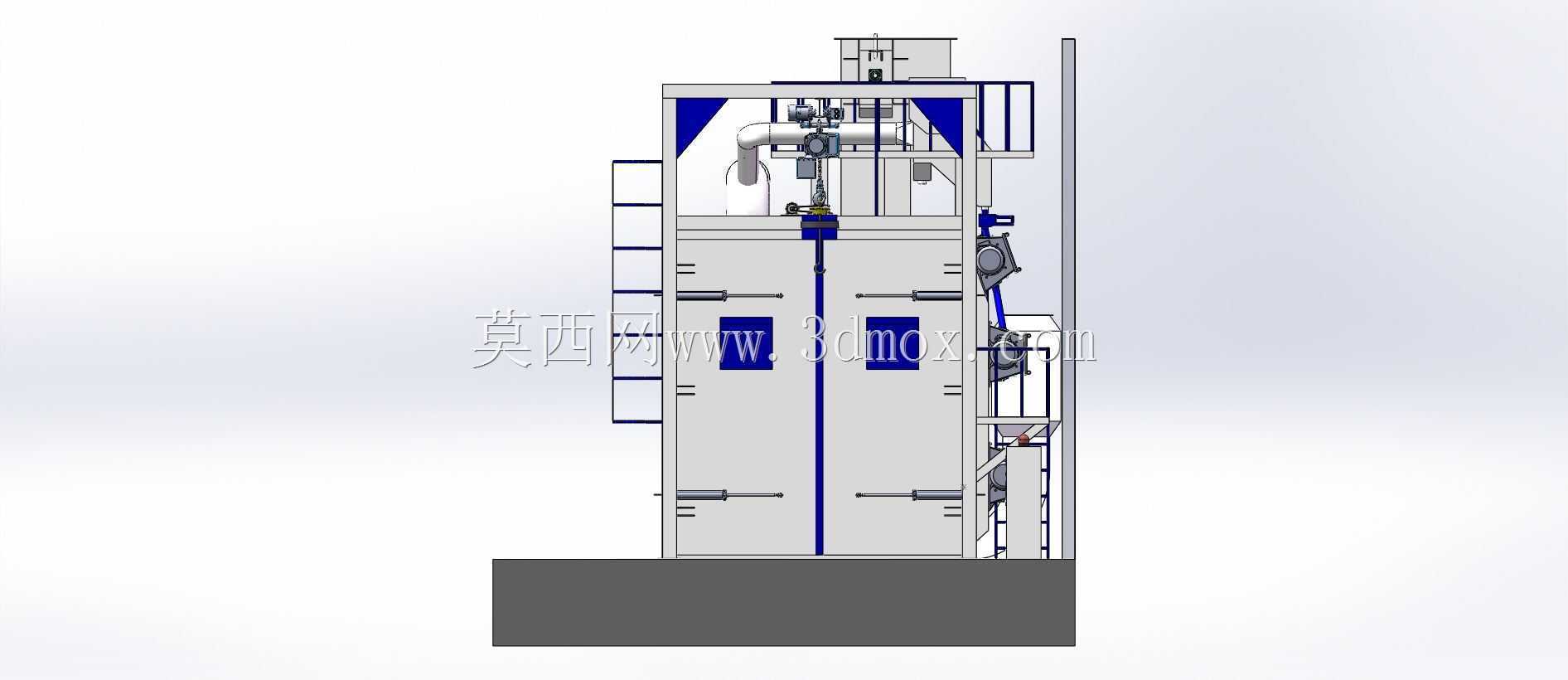

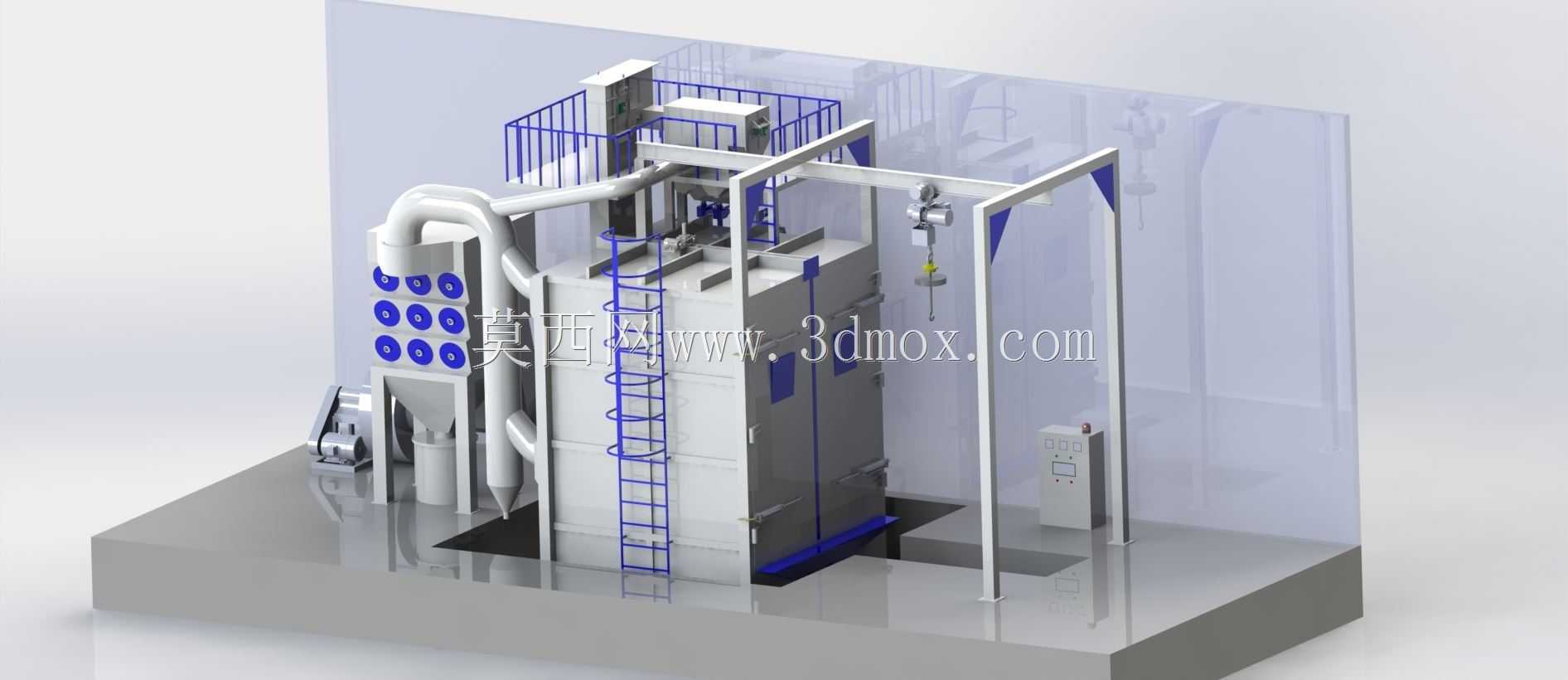

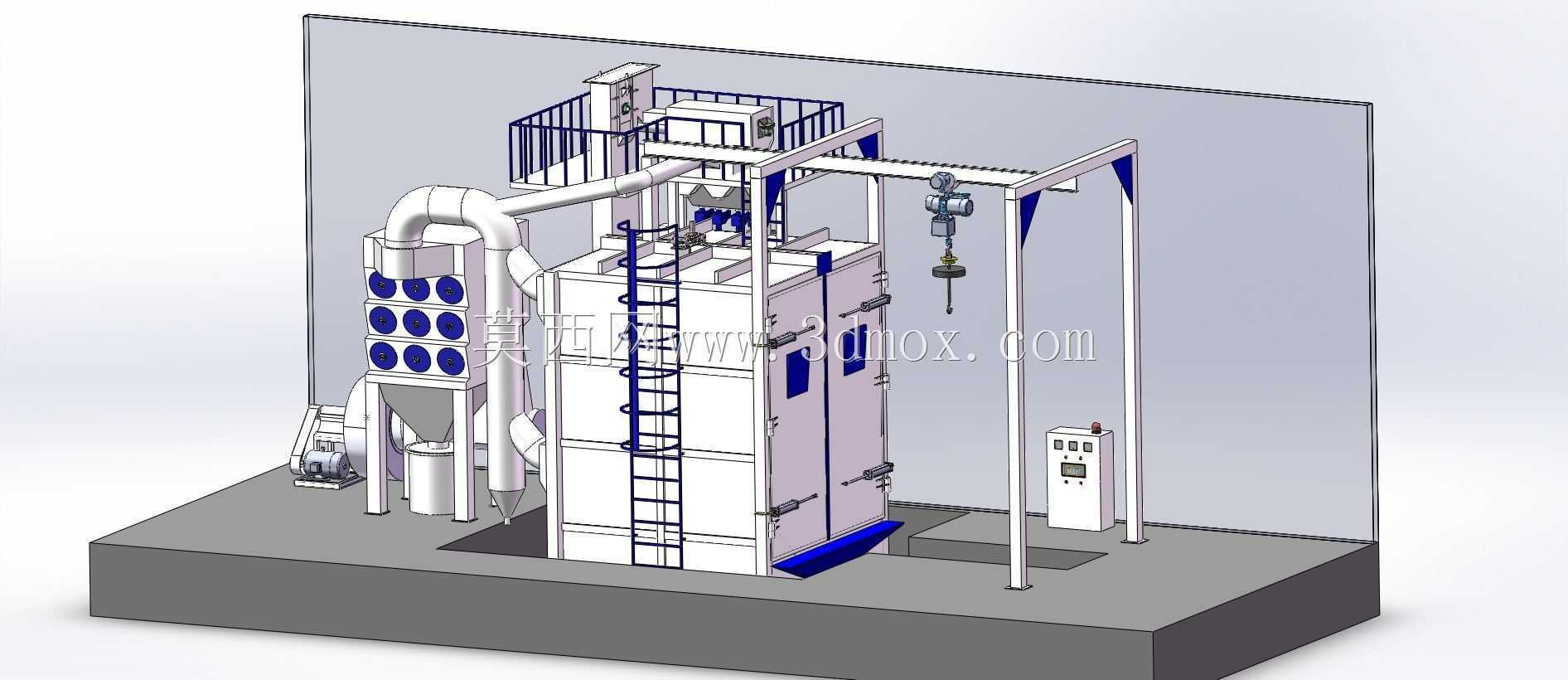

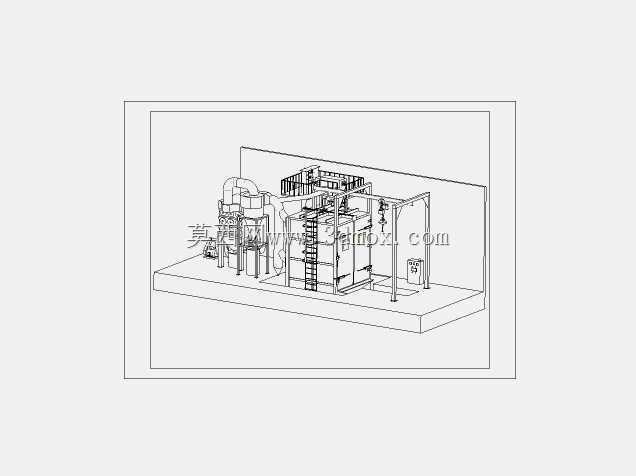

这套吊钩式抛丸清理设备的三维结构，主要面向中小型结构件、铸件、焊接件的表面氧化皮、焊渣、锈蚀层清理作业场景，在五金加工、钢结构预制、铸件后处理、工程机械零部件加工车间都有广泛应用，可替代传统人工喷砂、手工打磨的作业模式，大幅降低封闭空间内粉尘作业的劳动强度，同时提升表面处理的均匀度与作业效率。从结构布局来看，设备采用单工位吊挂作业形式，配套独立的电动葫芦行走轨道，待处理工件可通过外部吊装直接送入清理室内部，无需额外配置工件转运工装，适配单重五百公斤以内的各类异形结构件处理，清理室内部预留的回转直径可覆盖常规中小型箱体、架体、异形铸件的处理需求，安装时需在地面预留对应深度的地坑用于承接落砂与弹丸回收结构，设备整体占地边界需预留葫芦行走的侧向检修空间，顶部需匹配车间行吊的通行高度。设计过程中优先考虑了弹丸循环系统的密封性，清理室侧壁采用多层耐磨护板拼接结构，避免高速弹丸长期击打造成室壁磨穿漏砂，侧面集成的滤筒除尘结构直接与清理室顶部风道连通，作业过程中可在室体内形成稳定的负压环境，避免弹丸与粉尘从工件进出的门洞外溢，配套的弹丸分选结构可将回收的弹丸、氧化皮碎屑、粉尘进行分级筛选，合格弹丸重新送入抛头循环使用，碎渣与粉尘直接送入集尘箱统一处理。抛头的布置角度经过反复调整，可覆盖吊挂工件的大部分外露表面，工件在清理室内可随吊钩缓慢回转，避免出现清理死角，设备侧面设置的检修爬梯与顶部防护平台，方便运维人员定期检查抛头磨损情况、更换护板与滤筒，爬梯的踏步间距与护栏高度均符合车间设备运维的安全规范，电控柜独立布置在清理室侧方，避免长期受粉尘环境影响造成电气元件故障。整套结构的管路走线、检修通道、工件进出路径都做了避让设计，不会出现运维操作时的空间干涉，弹丸回收的螺旋输送结构布置在清理室底部地坑内，与地面齐平的盖板可在检修时直接掀开，无需拆解上部主体结构即可完成输送组件的维护更换。
