悬挂链式连续作业表面抛丸处理设备

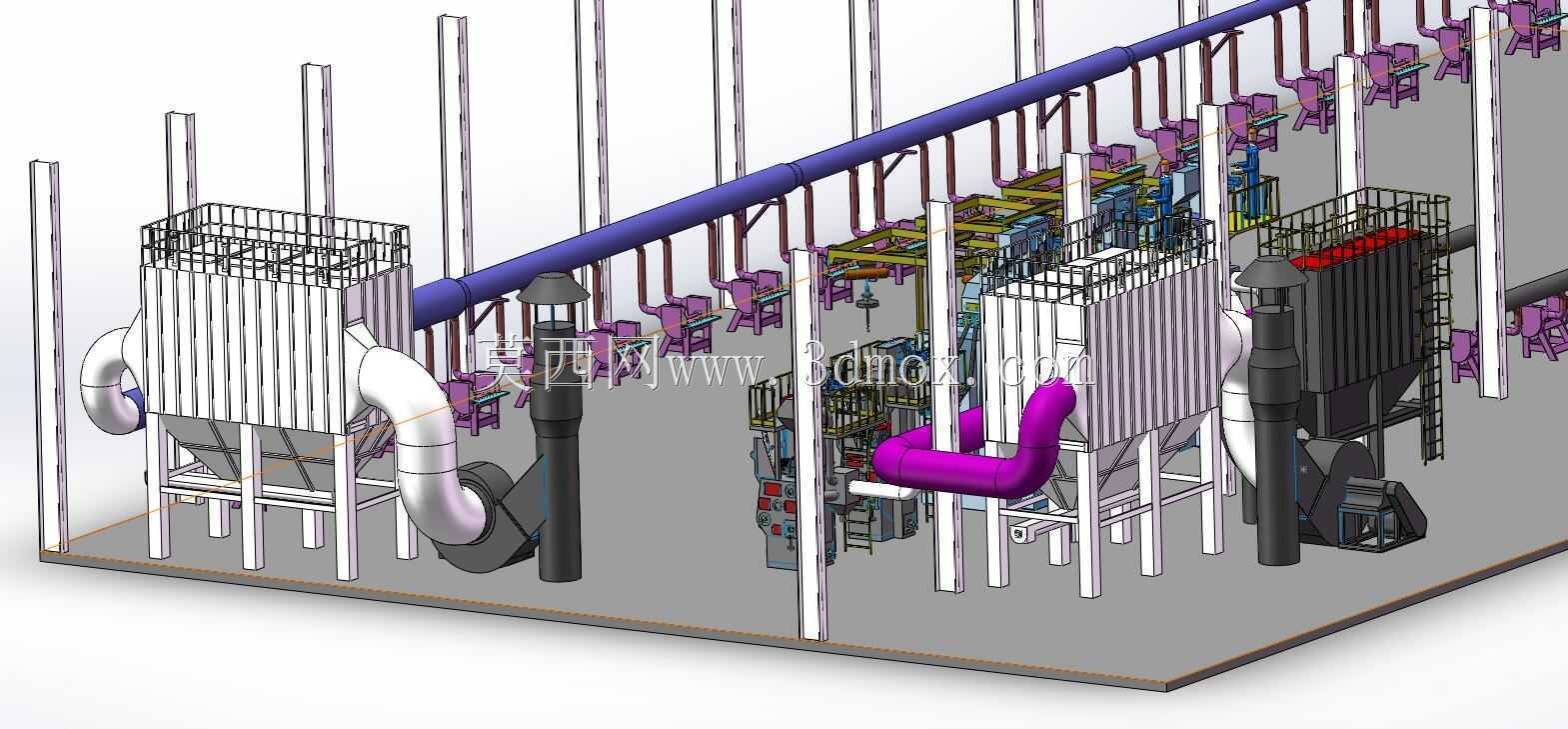

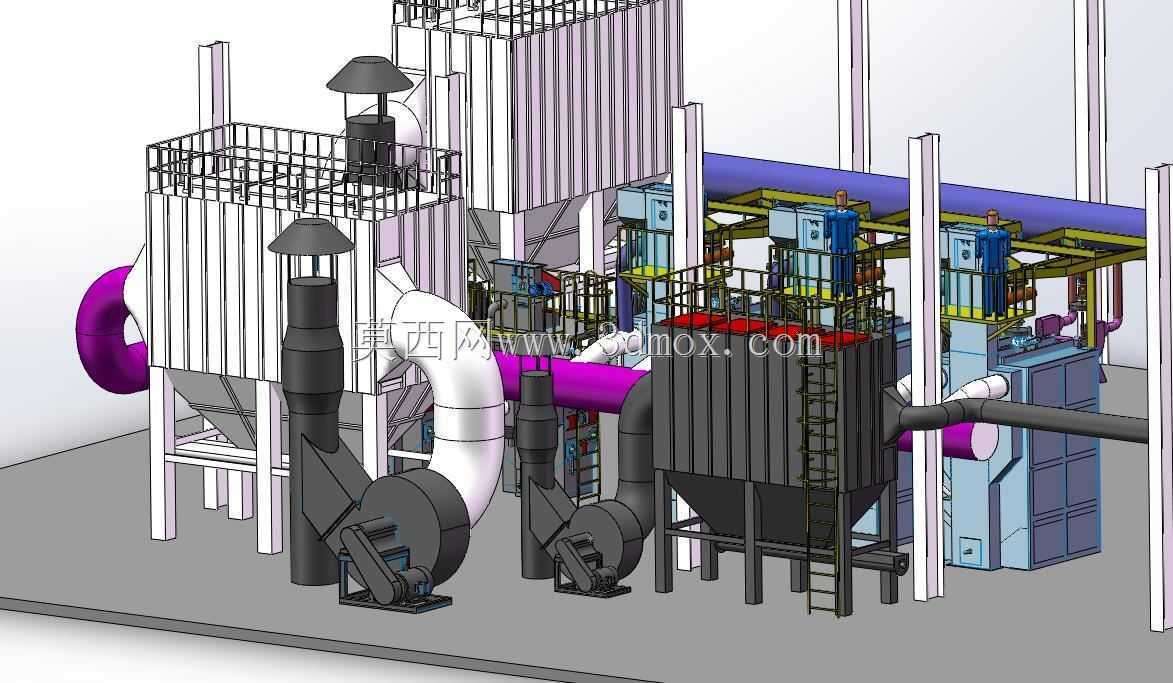

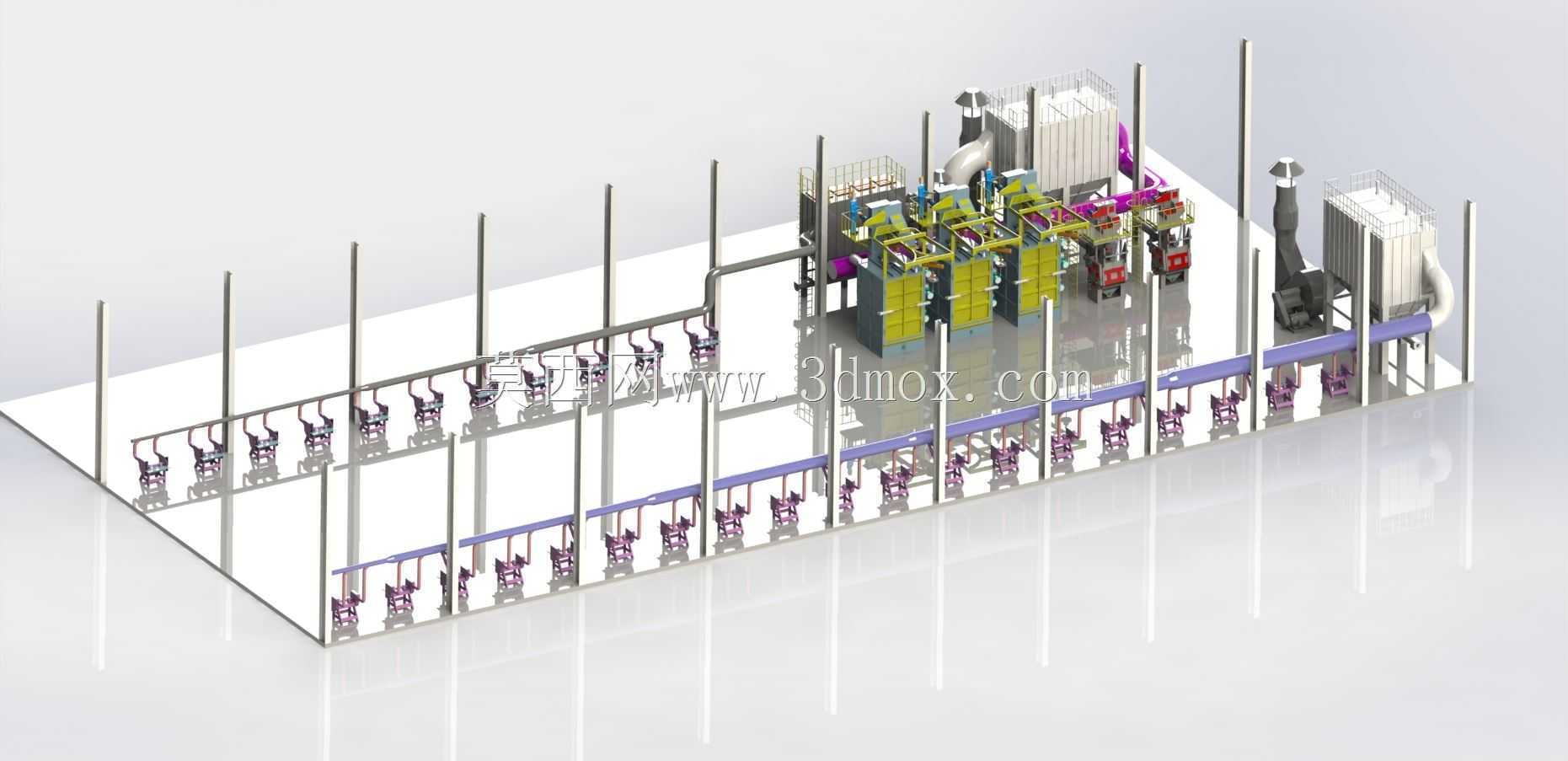

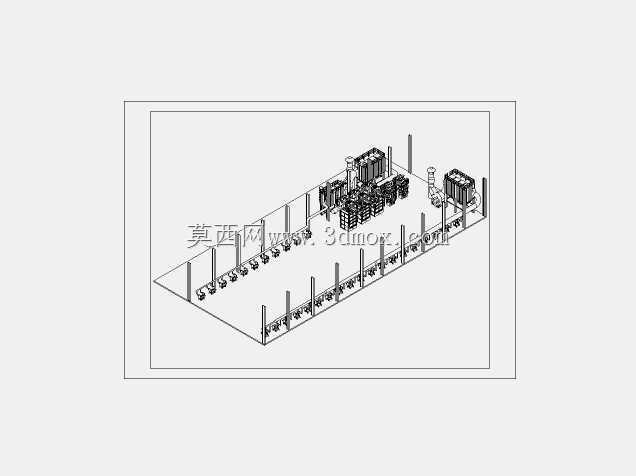

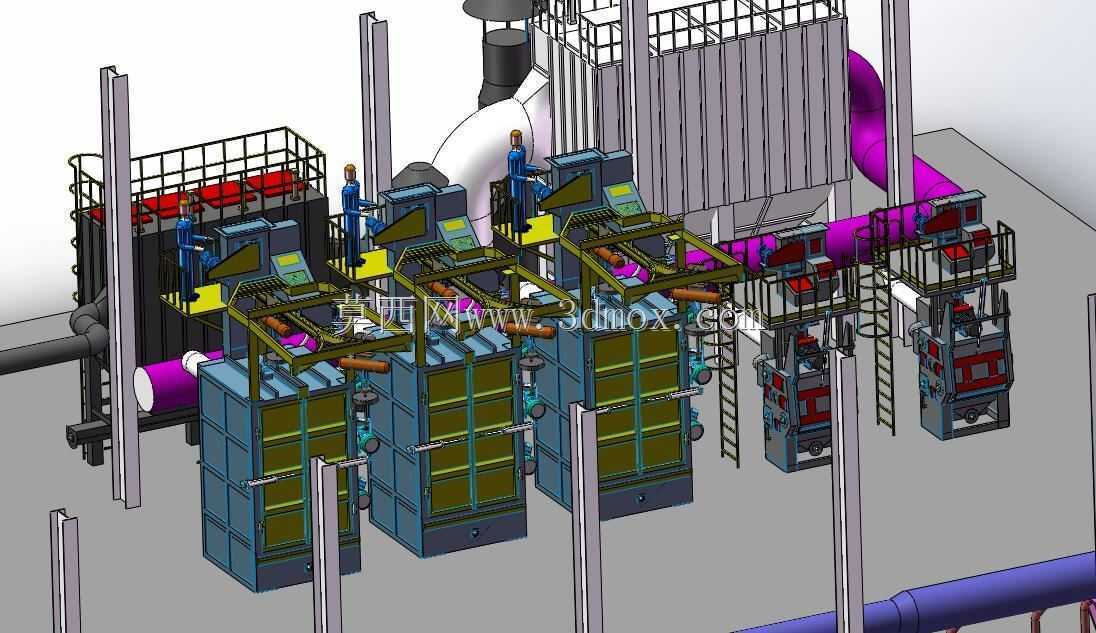

这套悬挂链式抛丸处理设备，主要面向批量结构件、五金工件、小型铸件的表面清理工序，常见于五金加工、汽配制造、钢结构预处理车间的涂装前处理工段，替代传统人工喷砂、打磨工序，可高效去除工件表面氧化皮、焊渣、锈蚀层，让工件表面获得均匀粗糙度，提升后续涂装、喷塑工序的漆膜附着力。整套设备采用悬挂输送链贯穿清理室的布局，工件通过专用挂具挂载在输送链上，可实现连续不间断通过抛丸工位，无需人工上下料周转，适配中小尺寸工件的大批量连续生产需求，相比台车式、滚筒式抛丸设备，工件流转效率更高，可适配形状复杂、带吊挂孔的各类异形工件。设备主体由抛丸清理室、抛丸器总成、丸料循环回收系统、悬链输送系统、除尘系统几大模块组成，清理室内部铺设高耐磨防护衬板，避免高速弹丸击穿室体，室体两端设置多层密封帘，防止弹丸飞溅到车间外部；多台抛丸器按照工件通过路径呈多角度布置，可覆盖悬挂工件的各个外露表面，减少清理盲区。丸料循环系统包含螺旋输送、斗式提升、丸渣分离结构，可将抛射后的弹丸收集、分离掉破碎丸料和氧化皮杂质，合格弹丸重新送入抛丸器循环使用，降低磨料损耗。配套的除尘系统对接清理室、丸料分离工位，可过滤清理过程产生的粉尘，保证车间内作业环境符合职业卫生要求。设计阶段需要重点匹配悬链的运行速度与抛丸器的抛射量，根据工件的最大吊挂尺寸确定清理室的内部净空尺寸，预留悬链的运行轨道安装空间，同时要考虑设备整体的安装地基承重，丸料循环系统的检修通道预留，保证后期维护时可便捷更换抛丸器叶片、衬板等易损件；悬链的吊挂间距需要结合常见工件的尺寸设计，避免工件在运行过程中相互碰撞，同时保证弹丸可有效击打工件缝隙位置。设备整体布局沿车间纵向排布，进料端、清理室、出料端呈直线布置，可直接对接车间的上下件工位，出料端可直接衔接后续的喷涂、烘干工序，形成完整的表面处理生产线，减少工件的二次转运成本。
