大型喷砂房配套除尘抛丸作业设备

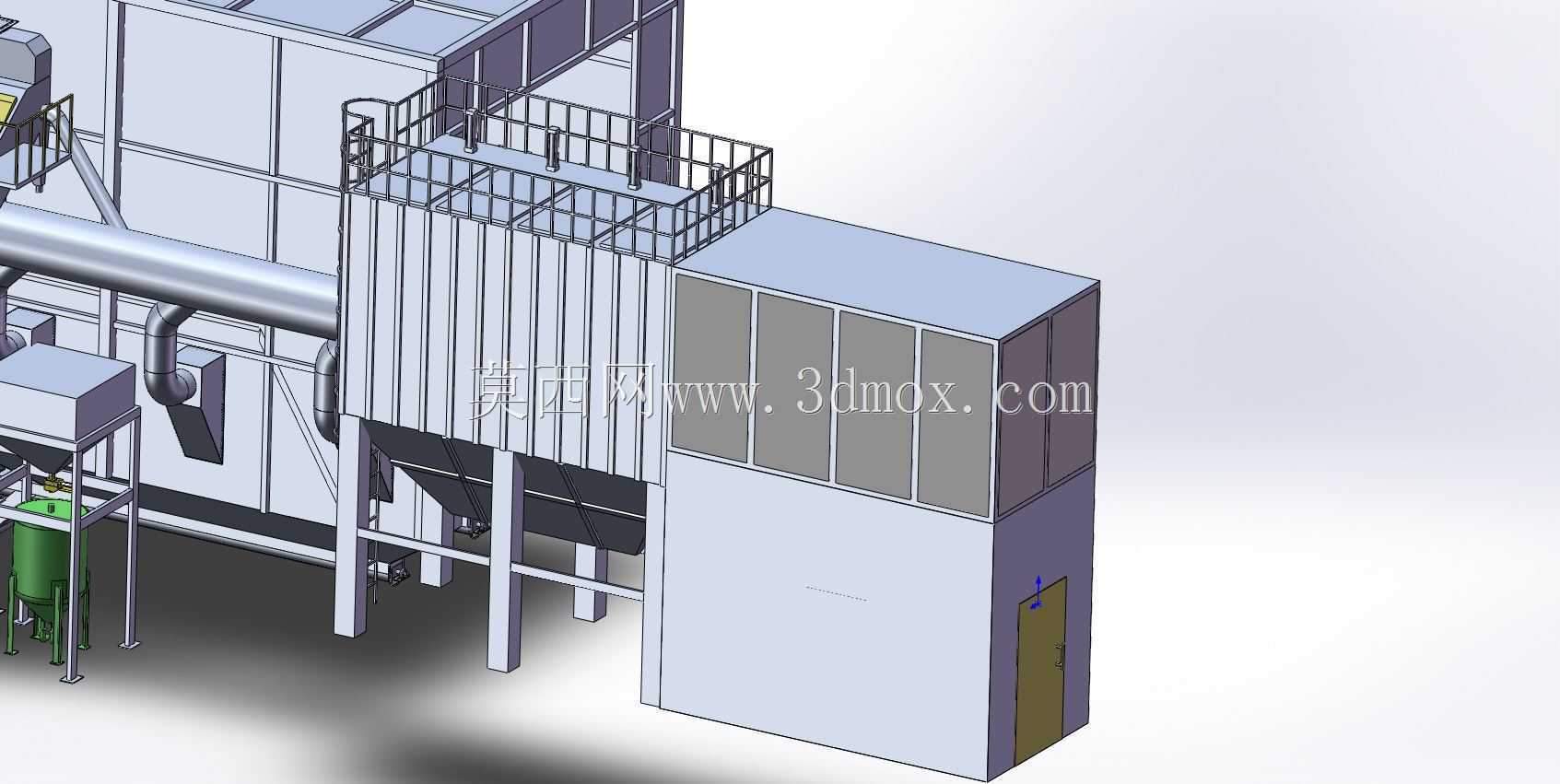

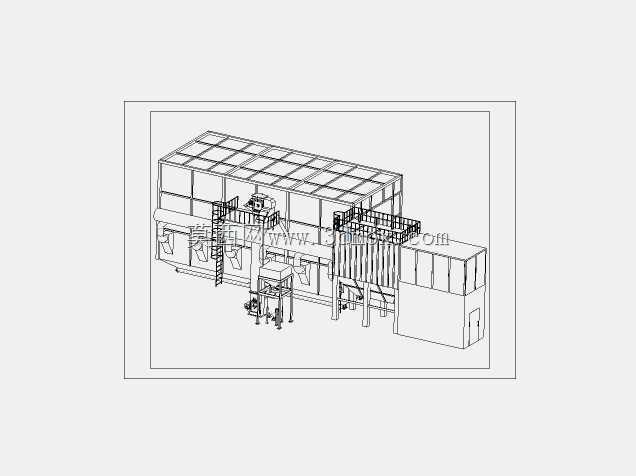

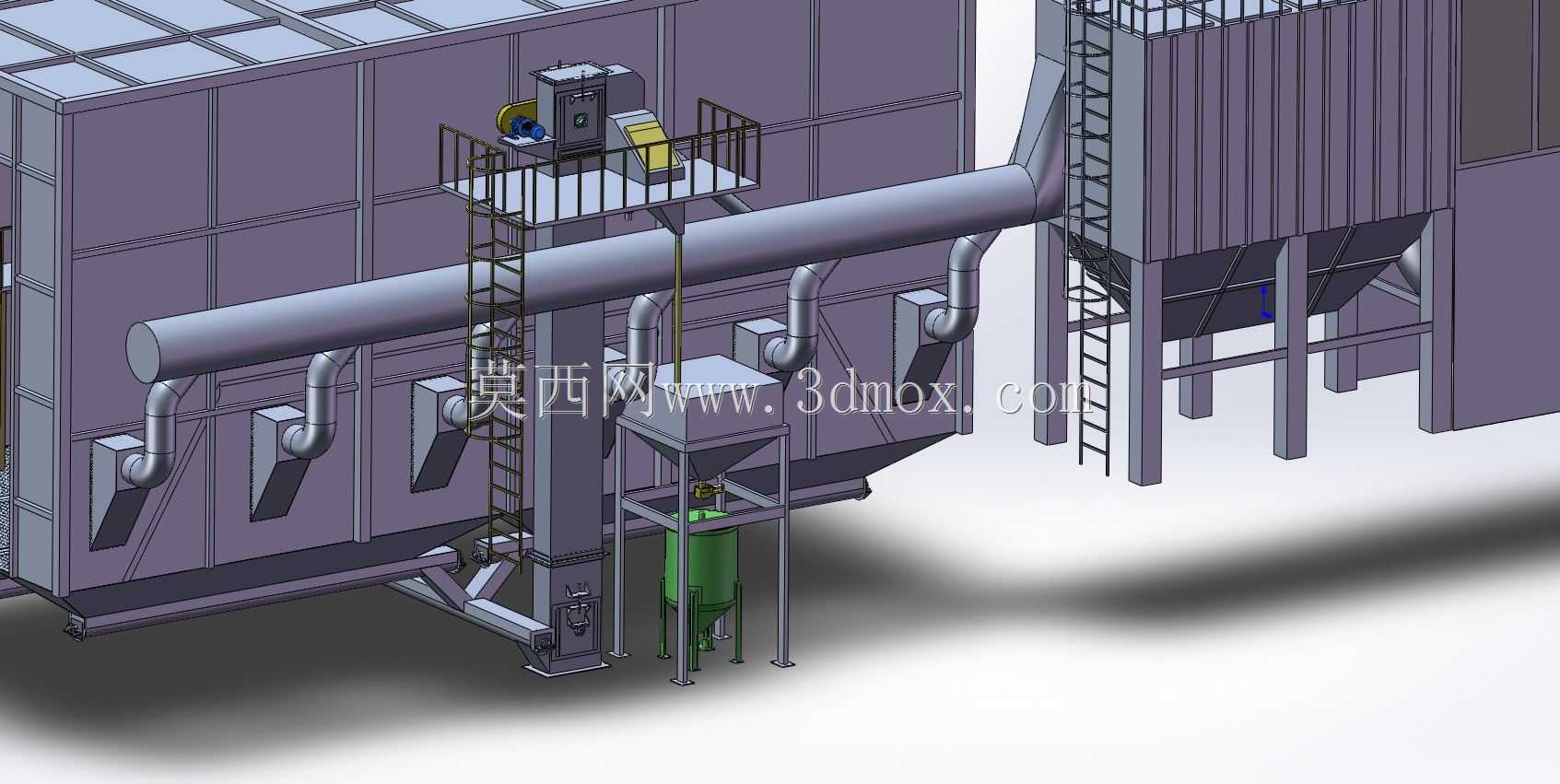

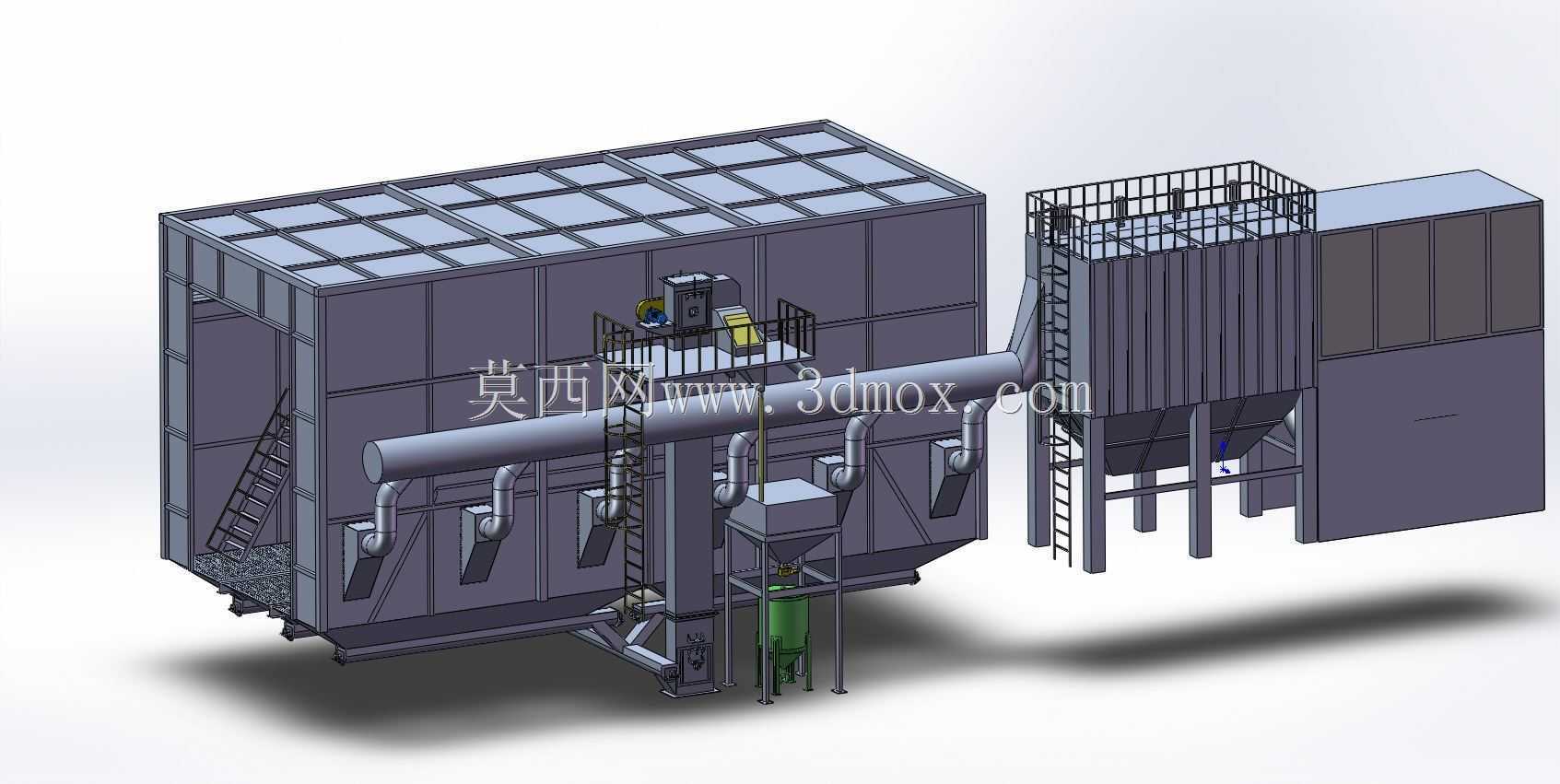

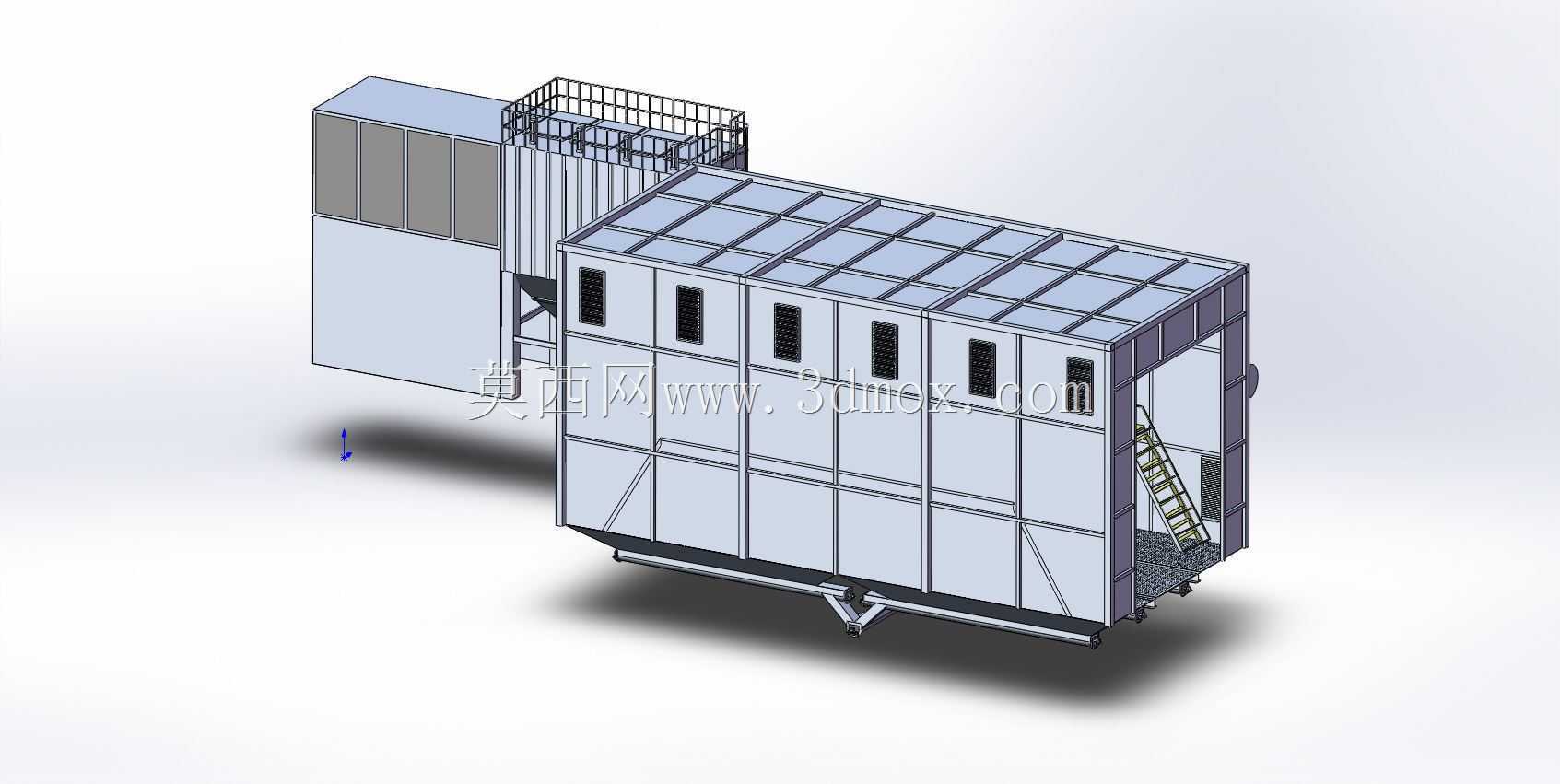

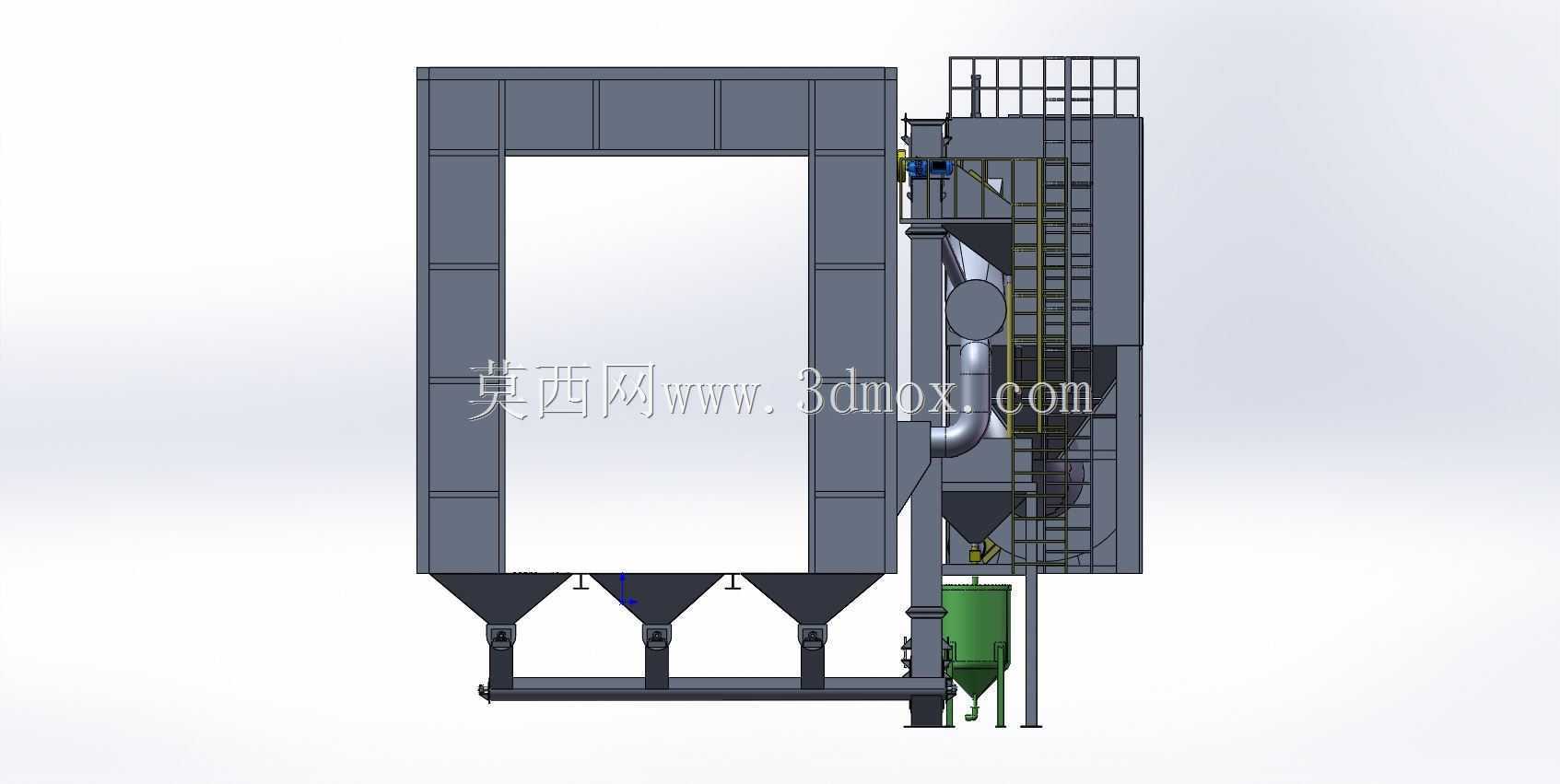

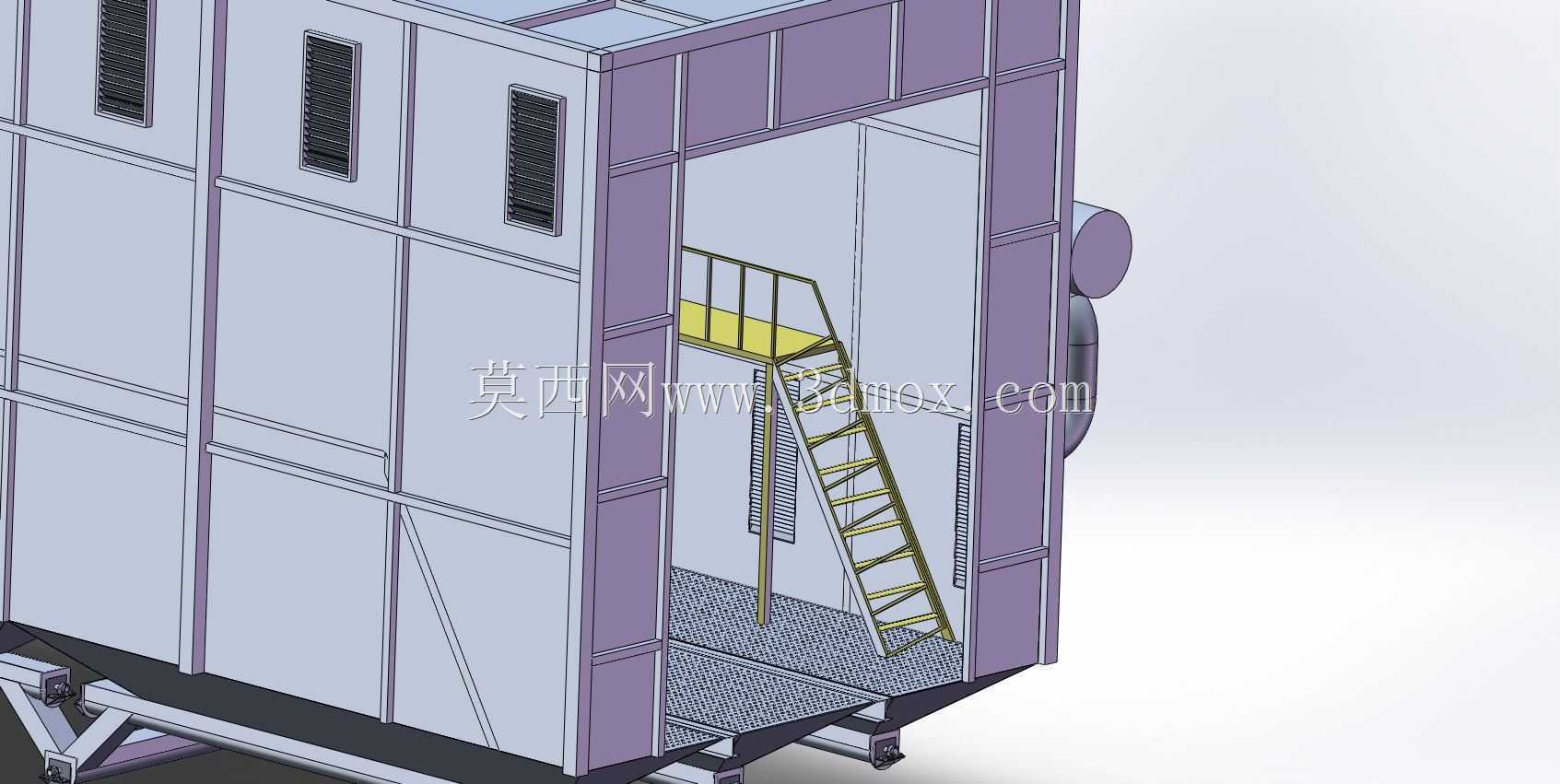

这套设备主要面向金属构件表面预处理作业场景，常见于重型机械制造、钢结构加工、船舶修造等领域的工件表面清理工序，可完成工件表面氧化皮去除、焊渣清理、粗糙度达标处理等作业，替代传统开放式喷砂作业的高污染、低效率模式。从结构布局来看，整套系统分为喷砂作业舱室、丸料回收分选单元、脉冲除尘系统三个核心模块，作业舱室采用型钢焊接框架搭配防护壁板结构，侧壁设置多层观察窗便于作业人员监控内部工况，舱体侧面预留工件进出的大门安装位，顶部设置格栅式防护顶板兼顾采光与防坠需求，舱内沿长度方向布置多组吸风口，通过主通风管道与后部的除尘箱体连通，避免作业过程中粉尘外溢。配套的爬梯与顶部检修护栏完全按照工业检修安全规范设计，踏步间距、护栏高度均满足现场运维的通行与防护要求，不会出现运维人员攀爬无着力点、临边无防护的隐患。丸料回收系统采用底部螺旋输送+斗式提升的组合结构，作业过程中散落的钢丸或砂料会通过舱底的格栅落料口进入输送管道，经提升机送入顶部的分选装置，将完好的丸料、破碎丸料、粉尘分离后，合格丸料重新送入喷枪供给回路，粉尘则随气流进入除尘单元过滤。后部的除尘箱体采用布袋/滤筒过滤结构，下部设置灰斗收集沉降粉尘，配套的支腿高度预留了卸灰阀与集尘桶的安装空间，现场安装时无需额外抬高基础即可完成卸灰组件的装配。设计过程中充分考虑了现场安装的边界条件，整套设备的管道对接法兰均采用标准尺寸，舱体分段式结构可适配常规厂房的大门宽度，无需现场大规模拆解即可完成转运进场，各模块的连接位置预留了调整余量，可根据车间实际地面平整度做小幅找平调整，避免因基础施工误差导致的对接错位问题。舱体内壁的防护层采用耐磨橡胶材质，可抵御高速丸料的长期冲刷，降低后期维护更换的频率，喷枪布置点位可根据待处理工件的典型尺寸做灵活调整，适配不同规格工件的表面处理需求，整套系统运行时舱内保持微负压状态，既保证粉尘不会从舱体缝隙溢出车间，也不会因负压过大导致丸料被过度吸入除尘系统造成损耗。
