泥浆厂用立式常压储料罐体结构

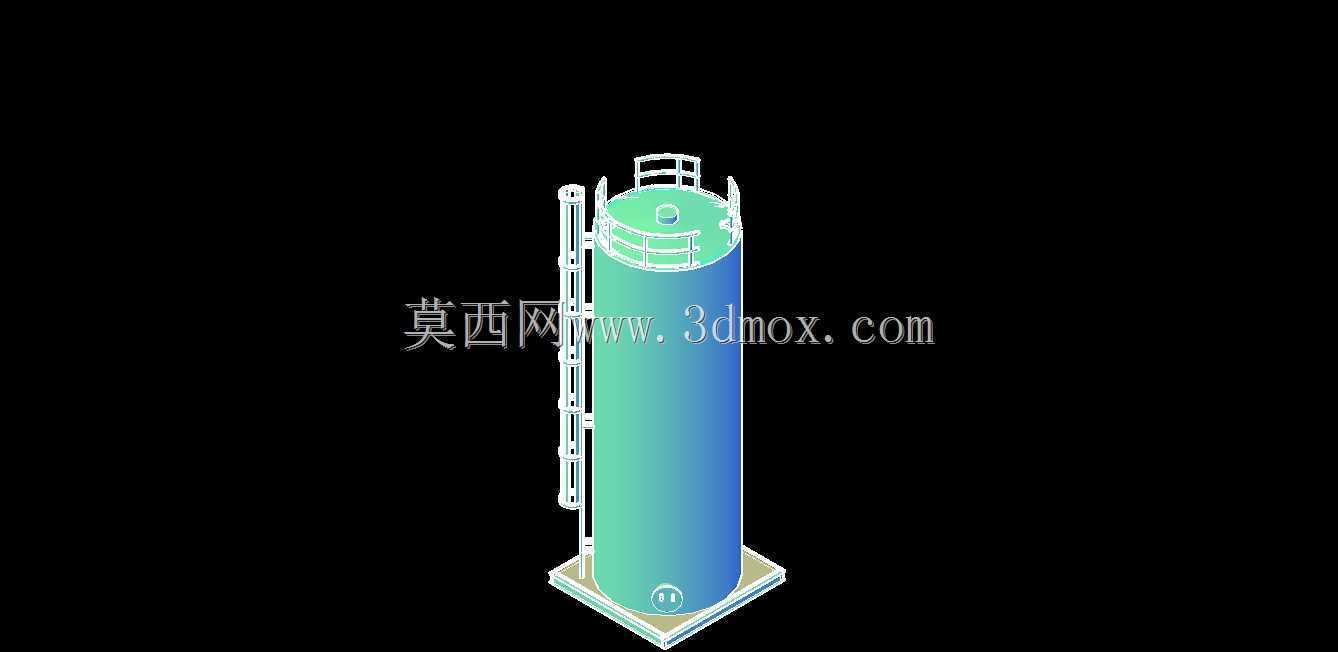

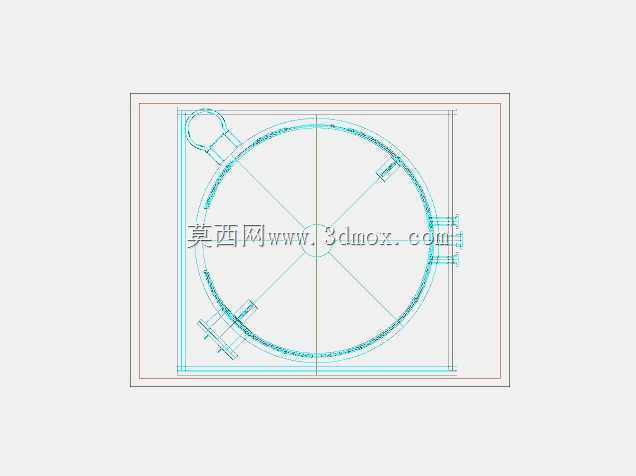

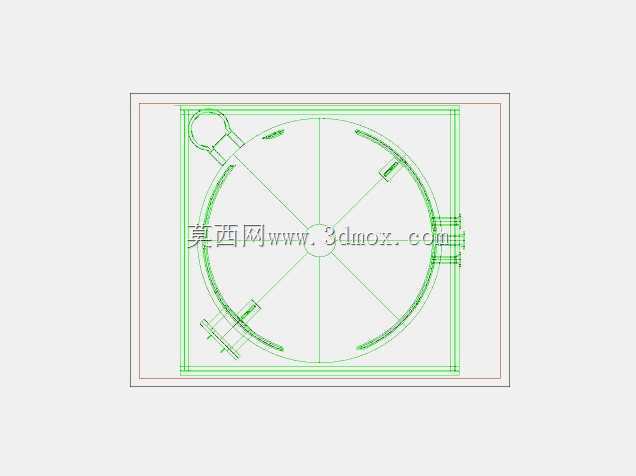

这类立式罐体主要应用于泥浆处理厂区的物料暂存环节，作为湿法生产流程中的中间存储单元，承接前端筛分、调配工序输出的泥浆物料，同时为后续压滤、输送工序提供稳定的物料缓存空间，避免前后工序产能不匹配导致的生产断流或物料溢出问题。罐体采用立式圆柱结构设计，底部设置方形安装底座，底座预留螺栓固定孔位，可直接通过地脚螺栓与厂区混凝土基础刚性连接，安装时需保证底座水平度偏差不超过千分之二，避免罐体长期受偏载应力导致焊缝开裂。罐体侧面沿轴向设置通长直爬梯，爬梯踏步采用防滑圆钢弯折成型，与罐体壁面通过抱箍结构连接，无需在罐体壁板额外开孔焊接，减少罐体渗漏风险点；爬梯顶部与罐体顶部的环形检修护栏连通，护栏高度符合工业检修平台安全规范，顶部平台预留人孔与物料接口位置，可根据实际工艺需求配置进料管、溢流管、排气阀等外接部件。罐体整体采用等直径圆柱筒体设计，筒体下部设置锥底过渡段？不对，这款模型的筒体底部为圆弧封头结构，封头最低点设置排料口，可借助物料重力实现自排料，减少罐内物料残留，排料口位置预留法兰连接端面，可直接对接螺杆泵或气动输送管道。设计时优先考虑了罐体的容积利用率，立式结构相比卧式储罐占地面积更小，相同占地空间下存储容积提升40%以上，适合厂区用地紧张的泥浆处理场景。筒体壁板厚度根据存储物料的比重、静压高度计算确定，常规配置下可存储比重不超过1.6的泥浆类物料，内壁可根据需求衬耐磨橡胶层，减少含固相颗粒物料对壁板的冲刷磨损。罐体顶部的环形护栏采用圆钢弯折成型，护栏间隙符合安全防护要求，避免检修人员高空坠落，顶部平台还预留了仪表安装位，可加装液位计、压力检测元件，实时监控罐内物料存储状态。安装边界方面，罐体周边需预留不小于800mm的检修通道，爬梯侧预留1200mm的操作空间，顶部平台上方需预留不小于2000mm的净空高度，满足检修人员上下与设备吊装需求。这类罐体除了泥浆存储外，也可适配其他非易燃易爆的液态、浆态工业物料存储，结构形式可根据物料特性调整壁板厚度、内衬材质与接口配置，三维建模过程中严格按照工程实际的焊缝预留、部件连接逻辑搭建，各部件的装配关系完全符合现场安装要求，可直接用于结构校核、施工交底或厂区布局仿真使用。
