立式单槽导向承重滑轮支座结构

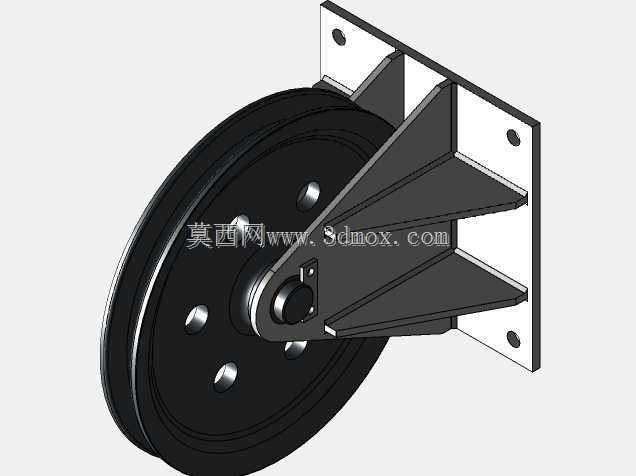

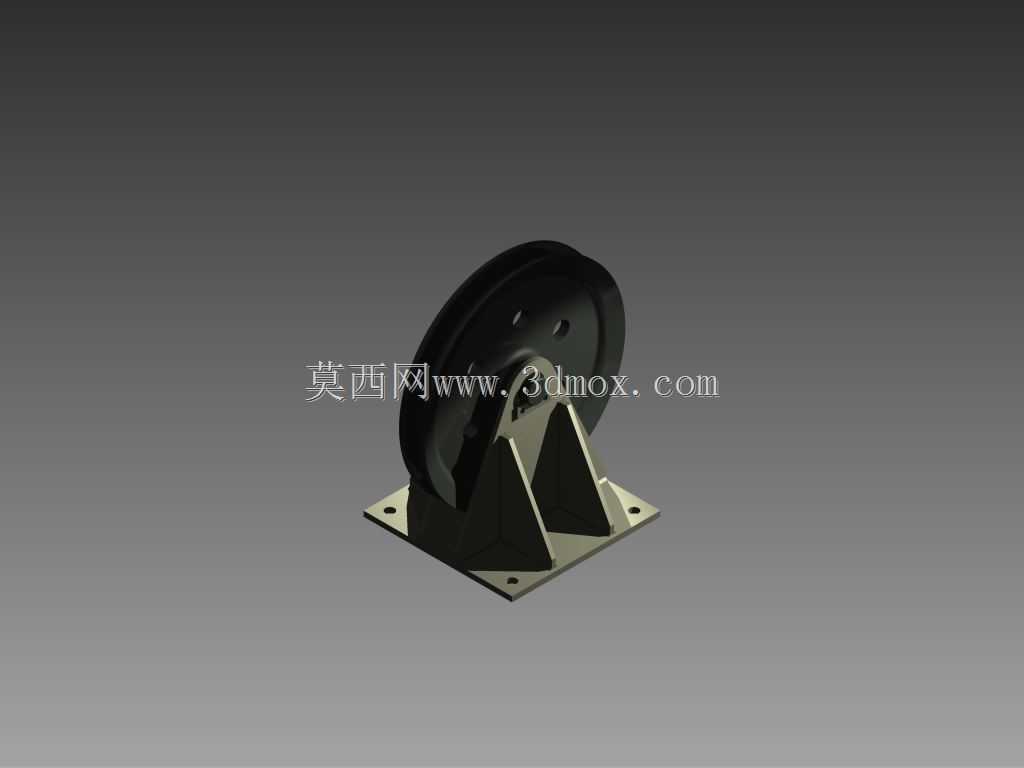

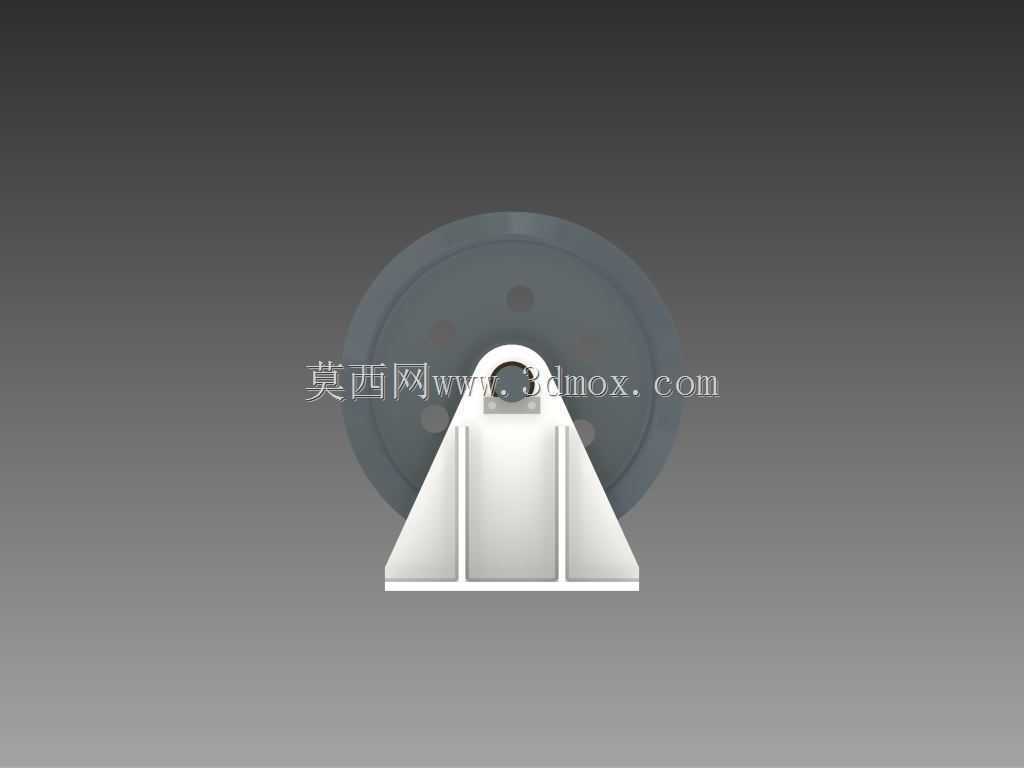

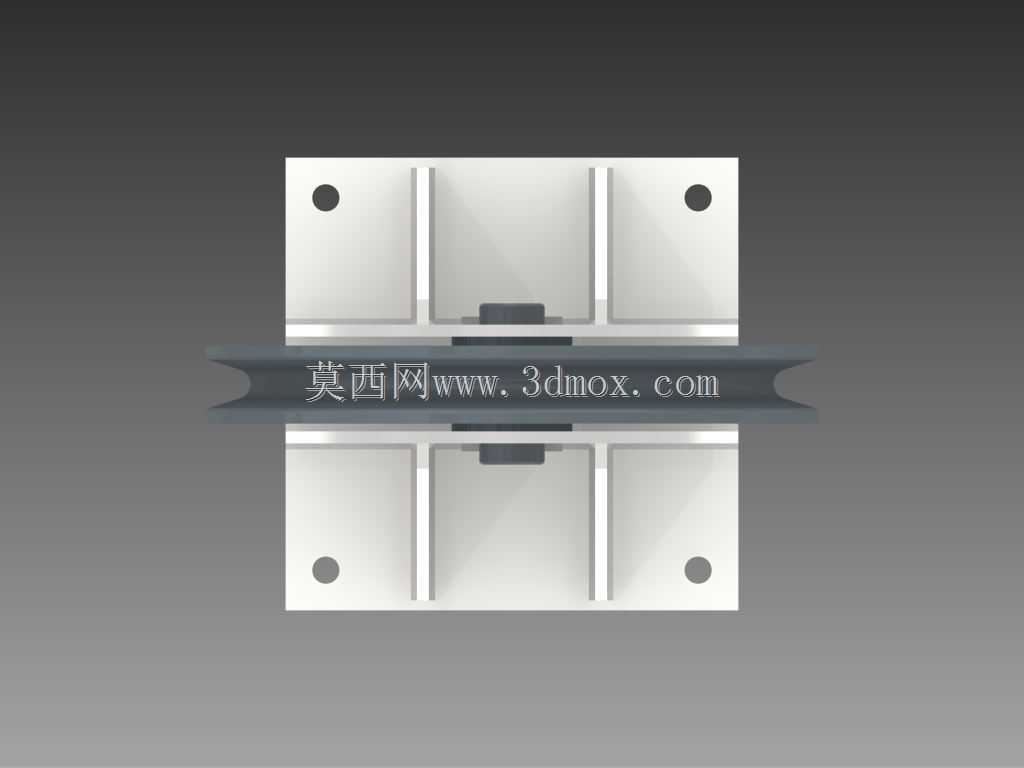

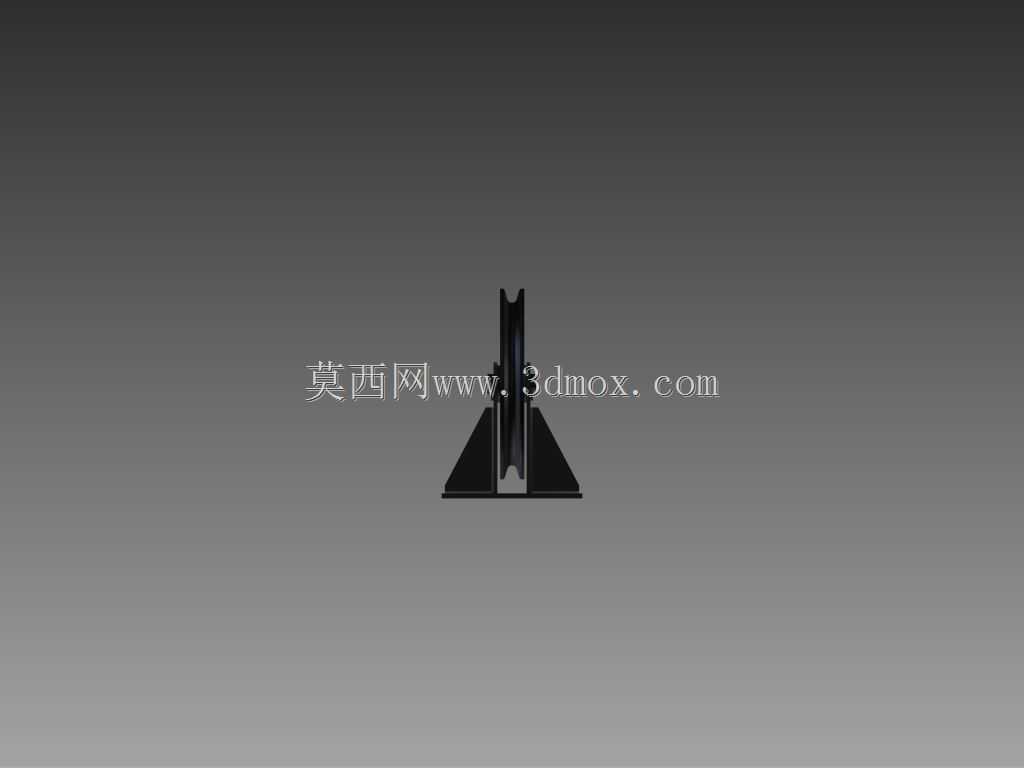

该滑轮支座结构常见于车间物料吊运、生产线工件转向、仓储轻型起重以及户外小型牵引场景中，核心作用是通过轮槽约束绳索或钢丝绳的运动轨迹，将滑动摩擦转换为滚动摩擦，降低牵引过程中的阻力损耗，同时为整套牵引系统提供稳定的受力支撑点。从结构组成来看，整套部件分为上部滑轮主体与下部安装支座两部分：滑轮轮体采用单槽设计，轮槽弧度适配常用直径的钢丝绳与尼龙牵引绳，轮体两侧设置辐板减重孔，在保证轮体径向结构强度的前提下减少自身转动惯量，启停过程中不会出现过大的惯性冲击。下部支座为三角筋板焊接式结构，两侧对称布置的加强筋直接承接滑轮轴传递的径向载荷，载荷可通过筋板均匀分散到底部安装法兰面，避免局部应力集中导致支座变形。底部法兰为矩形平板结构，四个角点开设安装通孔，安装时可通过螺栓直接固定在设备机架、混凝土预埋钢板或者钢结构横梁上，安装边界清晰，不需要额外制作复杂的转接工装。设计过程中首先要确认滑轮的额定承重载荷，根据载荷计算滑轮轴的最小轴径，同时校核支座筋板的抗弯截面模量，保证在满载牵引甚至瞬时冲击载荷下，支座的形变量控制在允许范围内，避免滑轮偏磨、绳索脱槽。其次要匹配绳索的弯曲半径，滑轮的名义直径需要满足绳索最小弯曲倍率要求，减少绳索反复弯折产生的疲劳损伤，延长牵引索具的使用寿命。支座的安装孔位间距需要适配常用的工业钢梁安装尺寸，法兰面预留足够的螺栓操作空间，现场安装时可以直接放入垫片、拧紧紧固螺母，不需要在狭窄空间内进行偏斜操作。滑轮与支座的装配间隙也经过合理设定，轮体转动时不会与两侧支座立板发生剐蹭，同时轴向窜动量控制在极小范围，牵引过程中绳索始终保持在轮槽中心位置，不会出现跑偏掉槽的问题。在生产线布局中，这类滑轮支座可以根据走线需求固定在不同高度的工位上，用来改变牵引拉力的方向，配合卷扬机或者手动绞盘完成工件的平移、升降作业；在仓储场景中，多组该类滑轮配合可以组成简单的吊运系统，完成轻型货物的楼层转运。整个结构没有复杂的异形曲面，加工工艺性好，轮体可以采用铸铁或者铸钢成型后精加工轮槽，支座通过板材切割、焊接后再进行整体铣面，保证安装面的平面度，装配完成后转动顺滑，维护时仅需要定期在滑轮轴的润滑点加注润滑脂即可，长期运行可靠性强。
