精密法兰式膜片联轴器结构设计

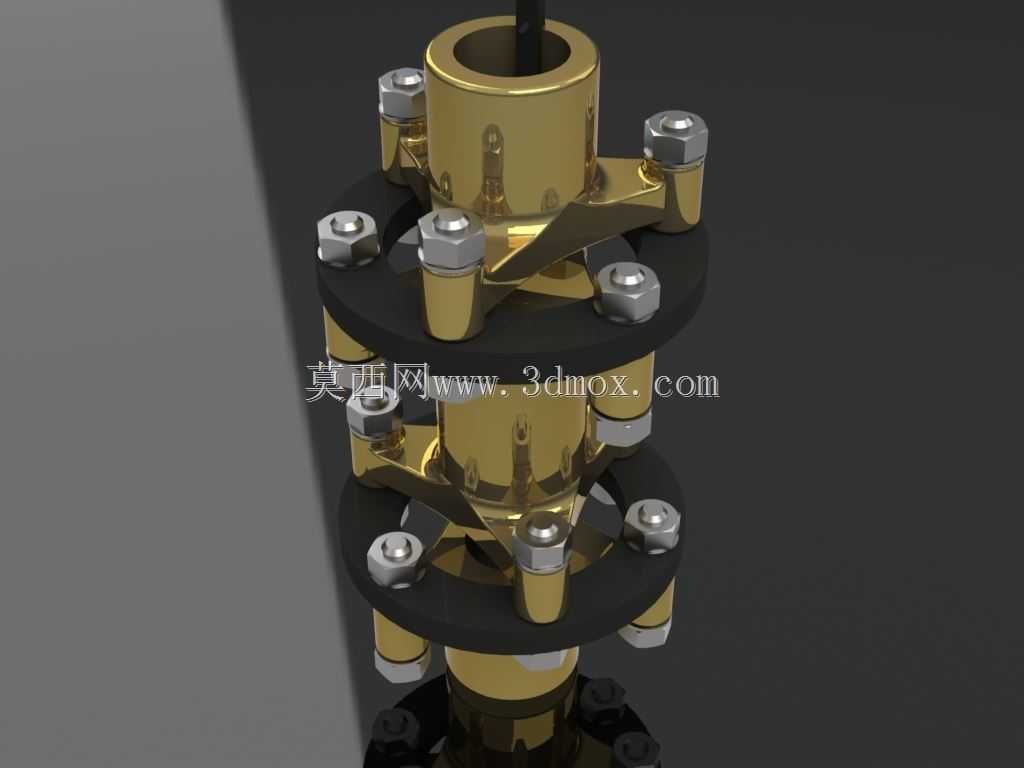

该模型呈现的是双膜片组法兰式联轴器，属于轴系传动中常用的挠性连接件，核心作用是在主动轴与从动轴之间传递旋转扭矩，同时补偿两轴间因加工误差、安装对中偏差、运行热变形或承载挠曲产生的径向、角向与轴向偏移，避免轴系因附加交变载荷出现轴承过早磨损、密封失效或轴体疲劳断裂。

从结构布局看，两组膜片组件沿轴向对称布置，中间通过间隔套筒衔接两端的轴套法兰。每组膜片采用圆周分布的紧固螺栓交错压紧：一端螺栓将膜片与主动侧轴套锁紧，另一端螺栓将膜片与中间套筒锁紧，从动侧膜片组以同样方式连接中间套筒与从动侧轴套。这种交错锁紧的结构让金属膜片通过自身弹性变形吸收偏差，相比刚性联轴器，它不需要润滑，不存在滑动摩擦面，运行中无需定期维护，也不会因间隙产生传动回差，适合对传动精度要求较高的场合。

在实际工程选型中，这类联轴器常见于伺服进给系统、精密泵组、高速离心机以及数控机床主轴传动。以伺服传动场景为例，其低惯量的对称结构能降低轴系额外负载，膜片的高扭转刚度可保证位置控制的响应速度，同时缓冲启停瞬间的冲击；在泵类传动中，它可以抵消泵体与电机因底座沉降或热膨胀带来的对中偏差，减少机械密封处的径向跳动。

设计时需要重点校核几个边界：首先是安装对中余量，允许的角向偏移通常随膜片直径增大而提升，但径向补偿量与膜片有效工作半径、厚度直接相关，过厚的膜片会提升扭转刚度却降低补偿能力，过薄则会削弱扭矩承载裕度；其次是螺栓预紧力控制，圆周分布的紧固件必须采用一致的预紧扭矩，若预紧不均，膜片会在局部产生附加弯曲应力，高速运转时容易在螺栓孔周边萌生疲劳裂纹；最后是轴向安装空间，两端轴套的内孔用于与轴伸配合，可采用键连接或锁紧盘结构，法兰外径决定了外围安全防护间隙，中间套筒长度则直接关联总轴距与整体扭转临界转速。

建模过程中需还原膜片的叠层细节与螺栓、螺母的配合关系，尤其是螺栓孔与膜片边缘的过渡圆角，这些细节直接影响后续有限元分析中应力集中位置的判断。装配时要保证两侧膜片组的相位对齐，否则会引入额外的不平衡量，限制最高工作转速。
