带铰接支座的卧式机械连接构件

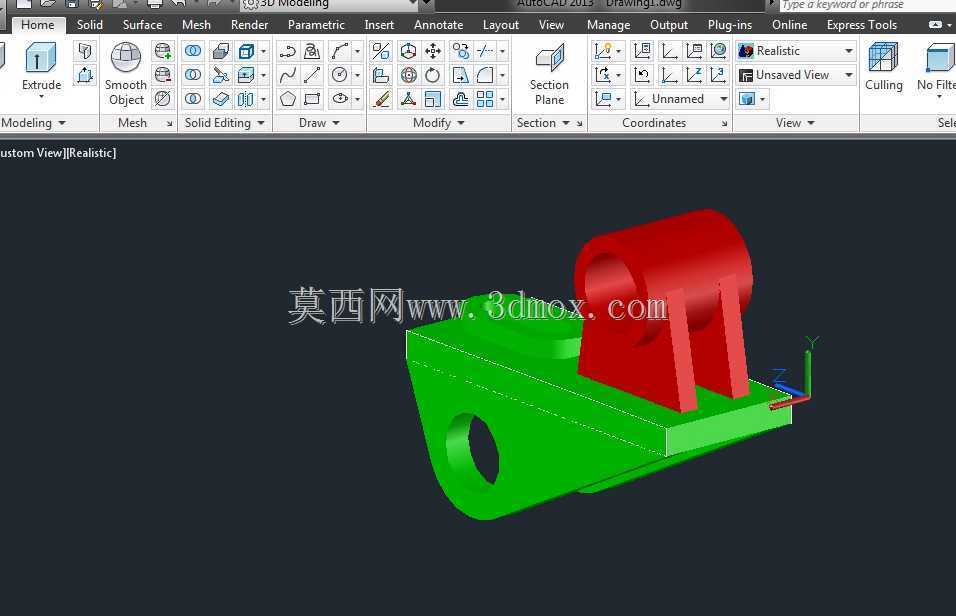

该构件属于组合式支撑连接类机械零件，整体采用分体功能区的结构布局，下部为带侧向通孔的楔形安装基座，上部为带双支耳的圆筒铰接座，两部分通过实体过渡段连为一体，可同时承担径向承载与铰接传动的双重作用。下部基座的侧向通孔为销轴安装位，孔壁做了加厚处理，可在销轴穿入后分散接触面压应力，避免长期交变载荷下出现孔口变形；基座底面为平整安装贴合面，可直接贴合设备安装板或机架立面，周边预留的实体区域可按需加工沉头孔或螺纹孔完成锁紧固定，楔形的侧面轮廓在保证结构刚性的同时削减了不必要的实体重量，适配对安装空间自重有约束的工位。上部的圆筒结构为铰接转动副的容纳腔，内腔可配套轴套或滑动轴承，为穿入其中的铰接轴提供回转支撑，圆筒两侧延伸出的平行支耳可对配套摆杆或联动部件形成侧向限位，防止传动过程中出现轴向窜动；支耳与圆筒、下部基座的衔接位置均做了圆弧过渡处理，可有效降低应力集中系数，在承受冲击载荷或频繁往复摆动工况时，减少衔接处萌生疲劳裂纹的风险。从实际应用场景来看，这类构件常出现在轻工自动化生产线的连杆传动机构、小型输送设备的张紧摆臂支座、农用机具的联动支撑位中，既可以作为固定端铰接座约束摆杆的回转中心，也可作为活动端连接件传递直线驱动力。建模过程中优先保证各功能孔的同轴度公差：下部销轴孔与上部铰接轴孔的轴线平行度需要控制在合理区间，否则会出现装配后铰接轴卡滞、摆动阻力过大的问题；两平行支耳的内侧间距需要与配套摆杆的厚度预留合理间隙，间隙过小会导致装配干涉，间隙过大则会造成传动过程中出现明显晃动。构件的整体外轮廓没有复杂的曲面特征，所有加工面均以平面和圆柱面为主，下部基座可采用铸件毛坯一次成型后再精加工孔位与安装面，上部圆筒的内孔可通过镗削保证尺寸精度与表面粗糙度，兼顾制造成本与使用性能。安装边界方面，下部基座的底面宽度决定了其在机架上所需的最小贴合面积，上部圆筒的外径与支耳的外伸长度决定了周边需要预留的摆动避让空间，设计选型时可根据配套铰接轴的直径、传递载荷的大小调整各部位的壁厚，无需大幅改动整体安装接口即可适配不同载荷等级的工位。
