深沟球轴承实体结构三维造型

深沟球轴承是旋转机构中最常见的支撑元件，模型完整呈现了内圈、外圈、滚动体与保持架之间的装配关系。内圈与轴颈配合，外圈安装在轴承座孔内，钢球沿滚道滚动，保持架将各滚动体均匀分隔，避免相邻钢球直接接触摩擦。这种结构主要承受径向载荷，也可在一定范围内承受双向轴向载荷，适用于电机、泵、输送机、减速机、机床主轴以及普通传动装置等需要低摩擦、高转速运转的场合。

从实际选型角度看，轴承的外形尺寸直接决定安装边界。内径需要与轴的配合段一致，外径与座孔匹配，宽度则影响轴向定位空间。建模时应先确定内圈滚道曲率中心、外圈滚道曲率中心以及钢球中心的相对位置，再通过圆周阵列形成完整滚动体组。保持架兜孔形状需要包住钢球并留出合理间隙，间隙过小会增加运转阻力，过大则容易造成滚动体窜动。内圈和外圈的倒角、挡边、密封槽等细节也应根据使用工况表达清楚，因为这些结构会影响装配、润滑和防护效果。

在设备运行中，轴承的作用不只是“让轴转起来”，它还承担约束轴系径向和轴向位置、保持齿轮或带轮对中、降低功率损耗的任务。若安装边界设计不合理，例如轴肩过高、座孔圆角过大或配合选择不当，会造成拆卸困难、内圈应力集中或外圈蠕滑。三维模型能够在设计阶段提前检查这些问题：轴肩是否低于内圈倒角以便拆卸，端盖是否压住外圈，润滑通道是否对准轴承区域，相邻零件是否与保持架发生干涉。

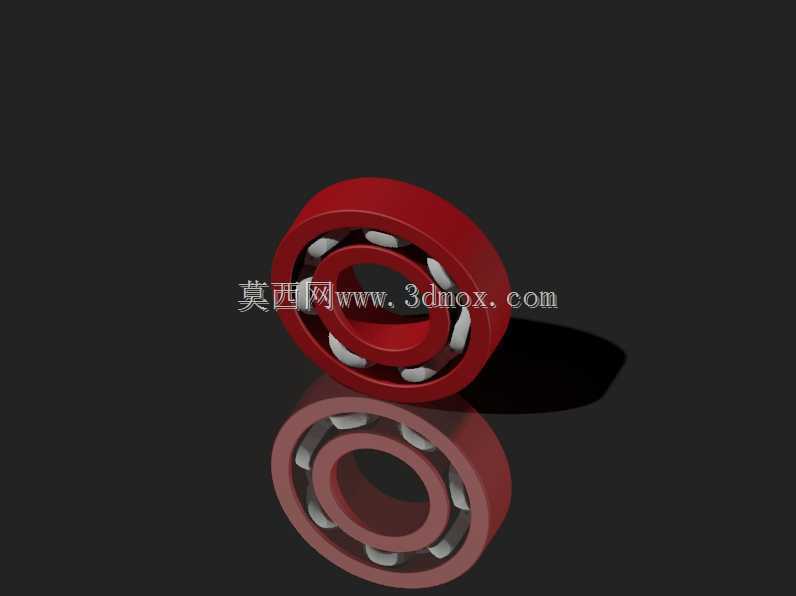

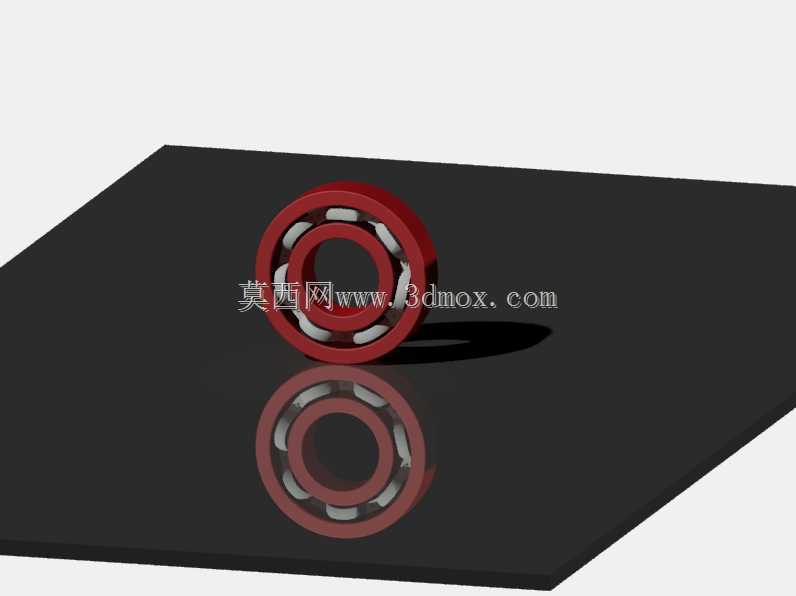

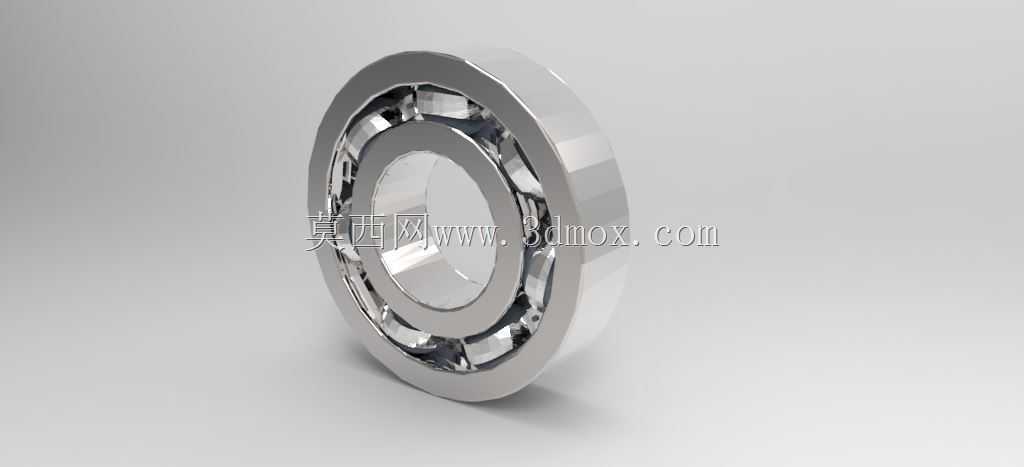

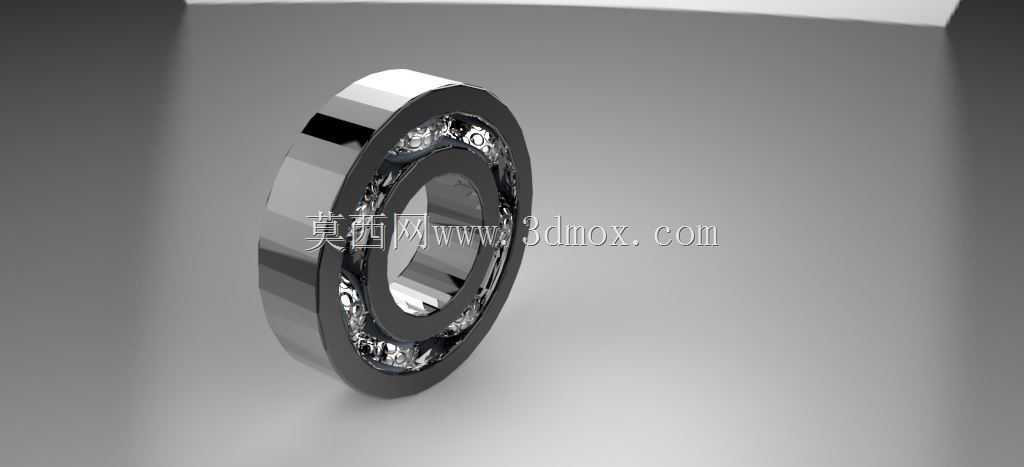

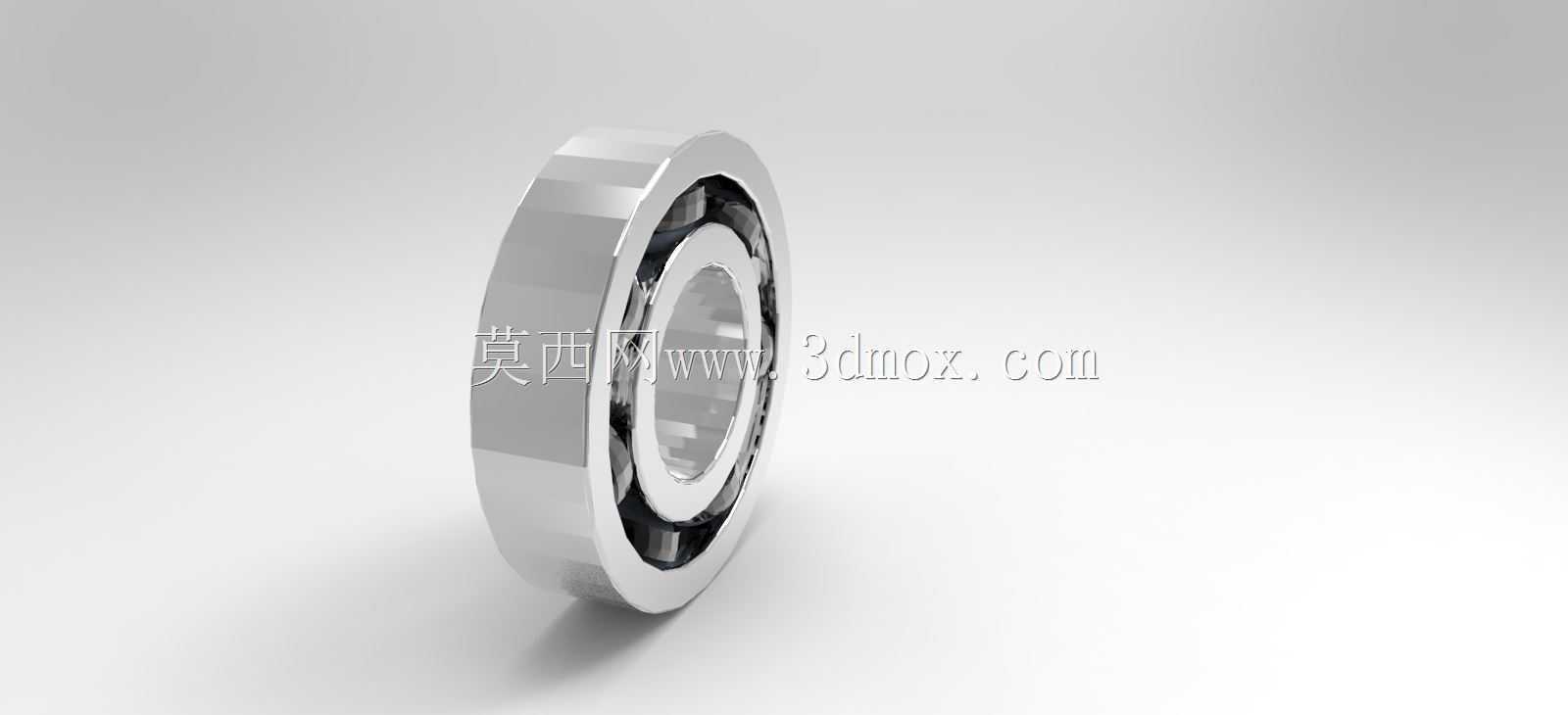

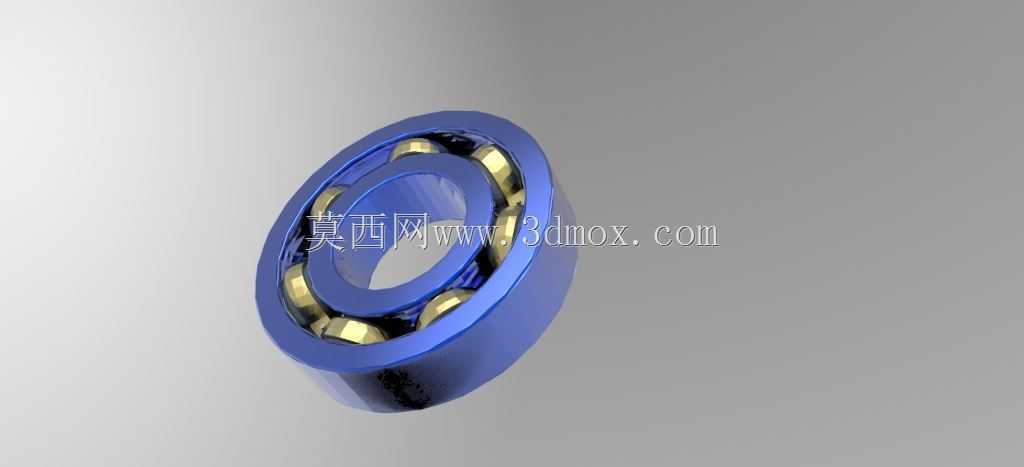

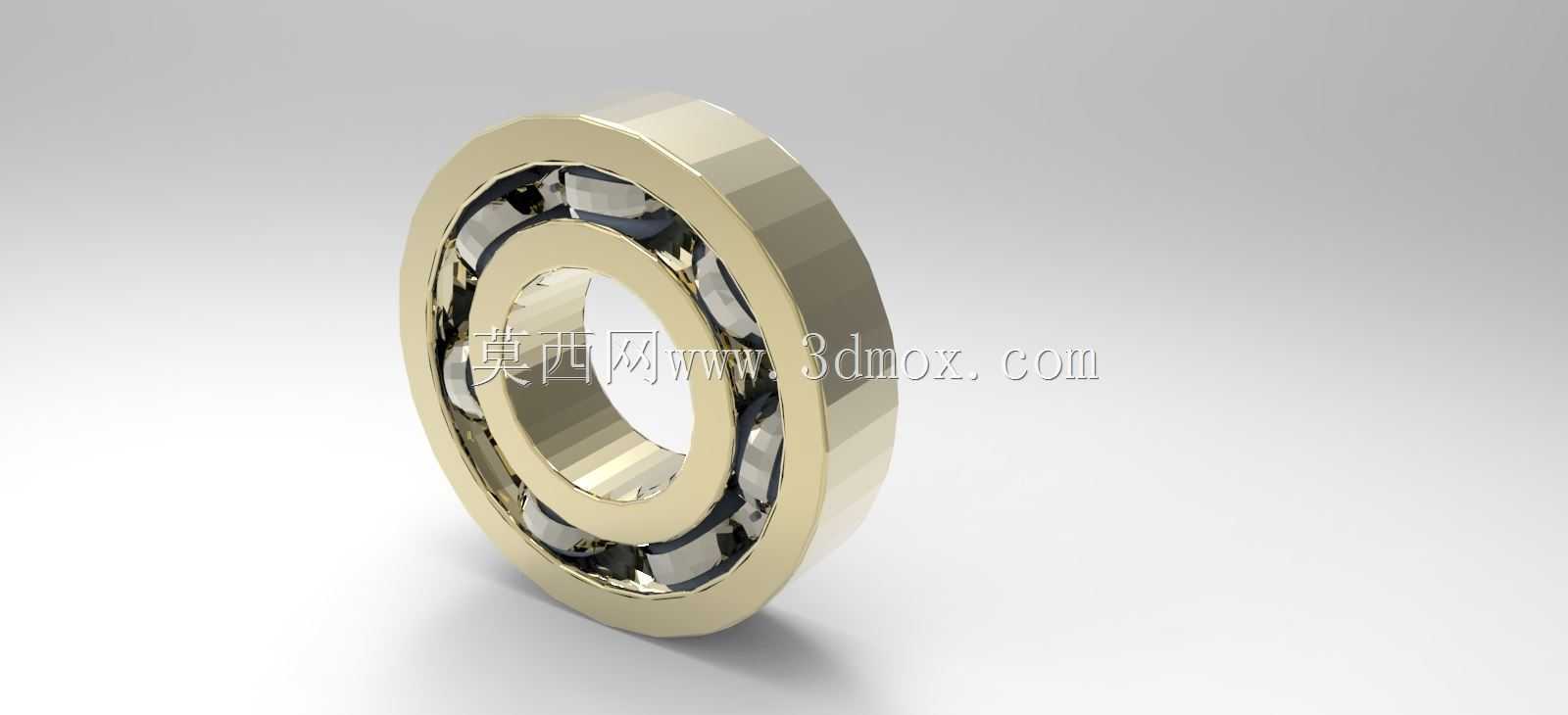

该模型采用红色外观突出金属套圈轮廓，钢球与保持架以对比色显示，便于观察内部结构。对于结构设计人员，它可用于装配演示、干涉检查和教学说明；对于设备选型人员，则可借助模型确认轴承在箱体、轴系和密封系统中的空间关系。建模过程中需要注意滚道与钢球的相切约束、滚动体阵列数量以及保持架的包络范围，这些细节直接影响模型的工程真实性。把轴承放回完整传动链中考虑，才能理解其尺寸、精度、润滑和固定方式对整机可靠性的影响。
