直列四缸发动机活塞连杆组件三维设计

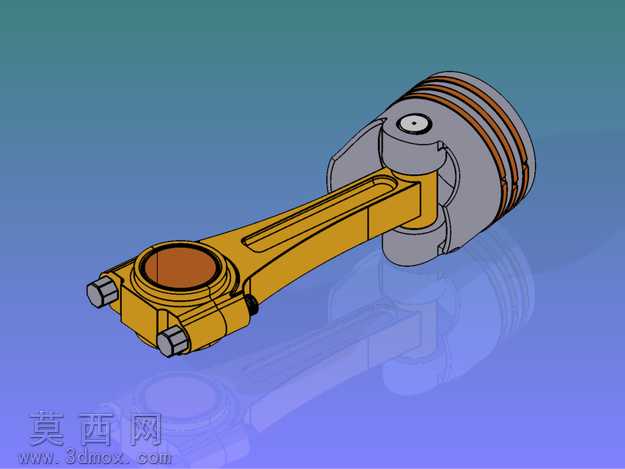

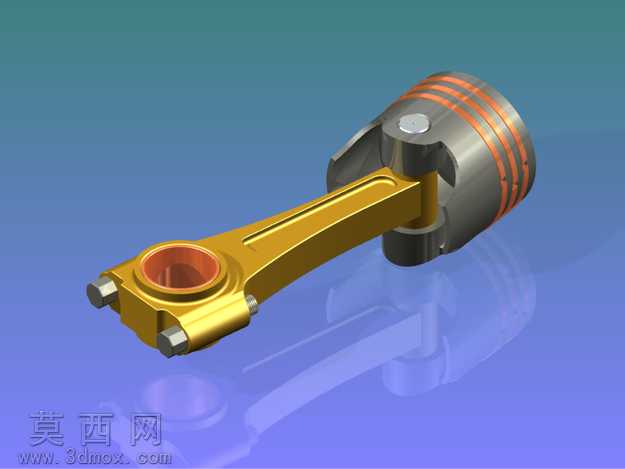

本模型为直列四缸发动机核心的活塞连杆组件，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循内燃机活塞连杆组的实际工程设计规范，完整还原组件的装配关系与细节特征。建模阶段首先对活塞本体进行结构拆分，依次完成活塞顶、活塞环槽、活塞销座、裙部的特征构建：活塞顶采用适配四缸汽油机的凹坑造型，精准绘制三道环槽的尺寸与位置，分别对应两道气环与一道油环的安装位，环槽边缘做微小倒角处理还原真实加工工艺；活塞销座处设计有加强筋结构，匹配活塞销的安装孔径，预留合理的配合公差。连杆部分采用分体式结构建模，分别构建连杆小头、杆身、连杆大头与连杆盖：连杆小头设计有衬套安装位，内孔做精度特征处理；杆身采用工字形截面造型，在保证结构强度的同时降低组件整体重量，符合内燃机往复运动部件的轻量化设计要求；连杆大头为剖分式结构，通过两个连杆螺栓实现与连杆盖的紧固连接，建模时精准还原螺栓孔的定位尺寸、结合面的定位销特征，以及大头轴瓦的安装槽结构。材质与渲染阶段，为活塞本体赋予铸铝合金材质，调整金属粗糙度与反光参数还原活塞的金属质感，活塞环采用合金铸铁材质，表面做镀铬层的高光效果处理；连杆部分赋予锻钢材质，表面做喷丸处理的亚光金属质感，连杆小头衬套采用铜合金材质，呈现暖铜色金属光泽，连杆螺栓采用高强度合金钢材质，做发黑处理的深色金属效果。场景搭建时采用渐变蓝紫色背景，添加地面反射效果，通过三点布光方案突出组件的结构轮廓与材质细节，清晰展现活塞与连杆的铰接装配关系，活塞销贯穿活塞销座与连杆小头，实现二者的活动铰接，还原组件在气缸内做往复运动的结构基础。设计过程中充分考虑组件的运动干涉问题，各部件间预留合理的运动间隙，所有特征参数均可编辑调整，可直接用于发动机结构教学、运动仿真分析或者二次设计优化，完整呈现了内燃机核心往复部件的结构特点与设计逻辑。
