微束旋转引擎机械结构三维设计

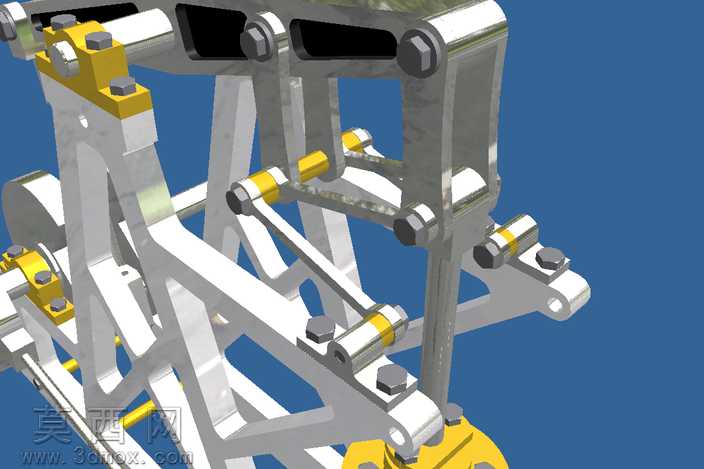

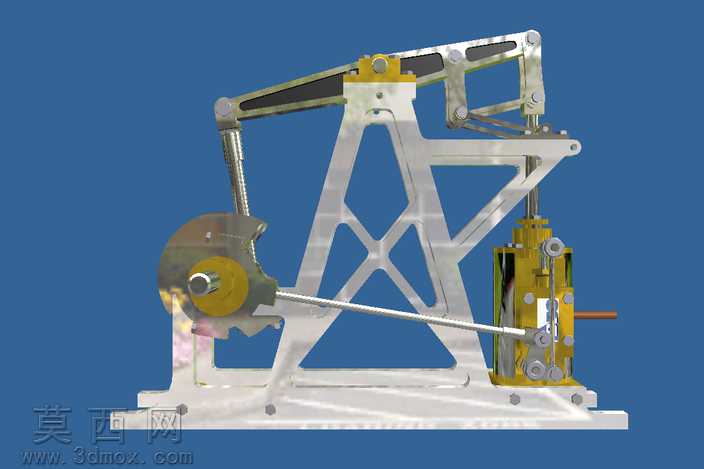

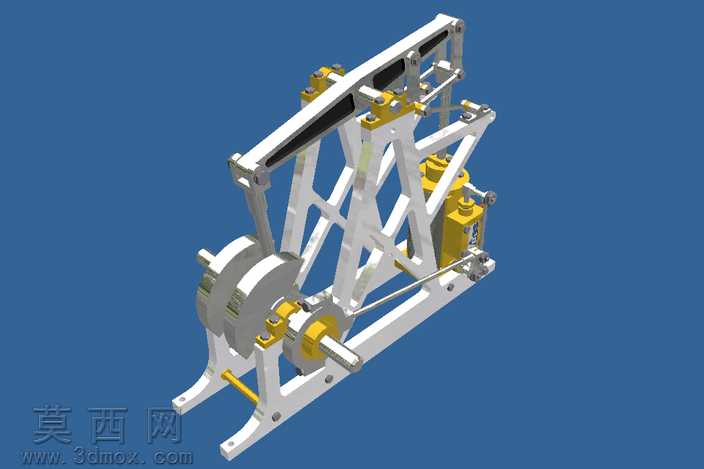

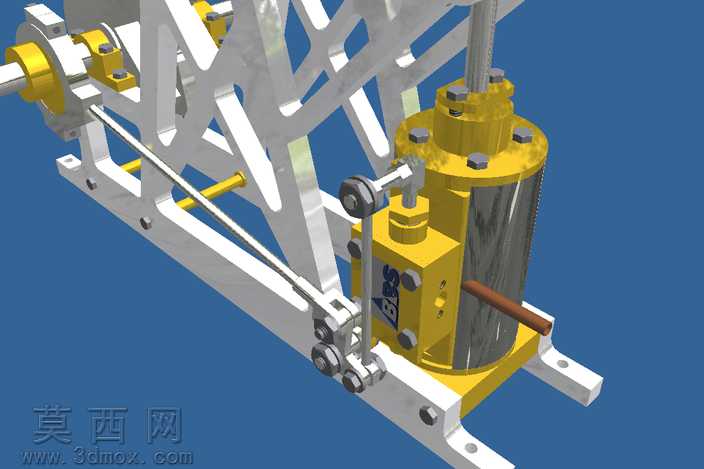

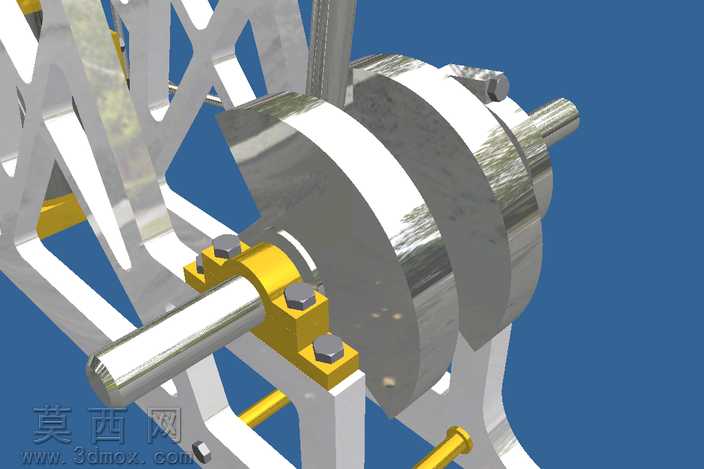

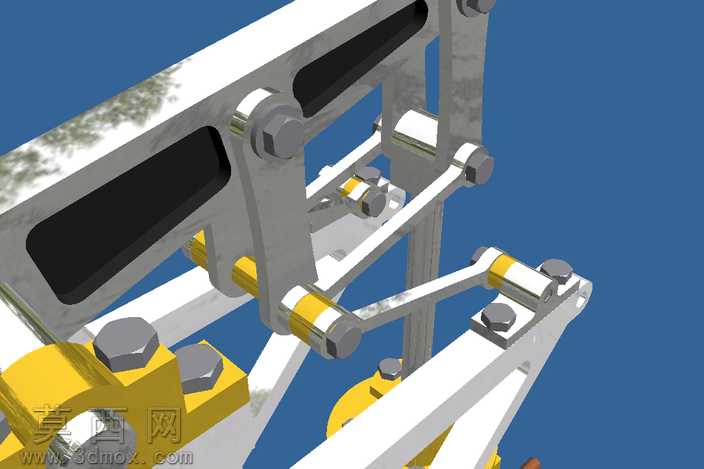

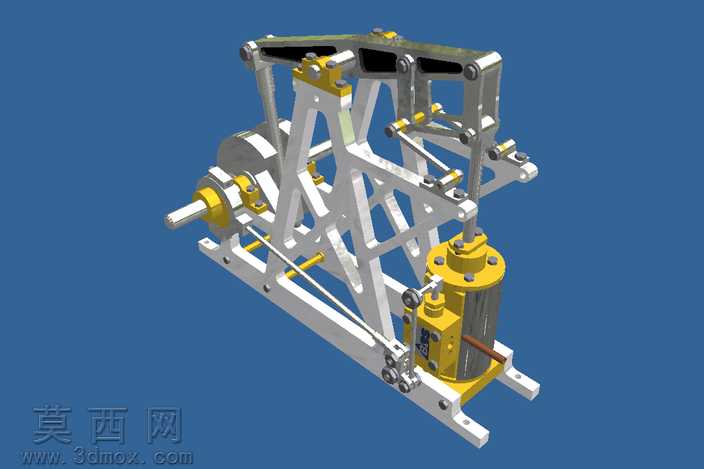

本作品为微束旋转引擎的完整三维结构模型，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循机械设计的装配约束逻辑，对引擎的每一处运动副都添加了符合实际工况的运动约束，可完整模拟引擎的运转动作。建模阶段首先搭建主体支撑框架，框架采用桁架式结构设计，以银白色金属材质模拟高强度铝合金构件，通过拉伸、切除、阵列等特征完成框架的型材拼接、安装孔位、定位槽口的细节制作，确保框架的支撑强度与安装精度匹配内部动力组件的装配需求。动力核心部分的旋转组件采用灰铸铁质感的材质表现，对飞轮、曲轴的配重结构、传动接触面做了精细化的特征处理，还原了旋转部件的动平衡设计细节；传动连杆与活塞组件采用亮黄色工程塑料与金属材质搭配，清晰区分不同功能的构件，连杆的铰接位置预留了标准的轴承安装位，活塞与缸体的配合面做了公差适配的结构设计，还原往复式动力转换的机械逻辑。模型还完整还原了引擎的配气与调节附属构件，包括顶部的摇臂结构、侧部的调节阀体、连接管路等细节，所有管路的走向均贴合主体框架布局，接头位置做了标准化的接口特征，符合机械装配的工艺要求。渲染阶段采用蓝色纯色背景突出模型主体，通过定向打光凸显金属构件的边缘反光与材质质感，对不同材质的粗糙度、反光度参数做了差异化调整：铝合金框架设置中等反光度与细微磨砂质感，铸铁旋转部件设置低反光度与粗糙金属表面质感，黄色构件设置高饱和度的工程塑料质感，让整体模型的层次分明，各部件的功能区分清晰。整体设计围绕微束旋转引擎的运动逻辑展开，从支撑结构到动力转换组件再到附属调节部件，全部遵循真实引擎的工作原理进行结构复刻，每一处装配关系都符合机械设计的规范，可用于引擎原理演示、机械结构教学、相关动力装置的设计参考场景，完整展现了微小型旋转引擎的紧凑结构设计与动力传递路径。
