单轴天线安装拖挂车结构设计

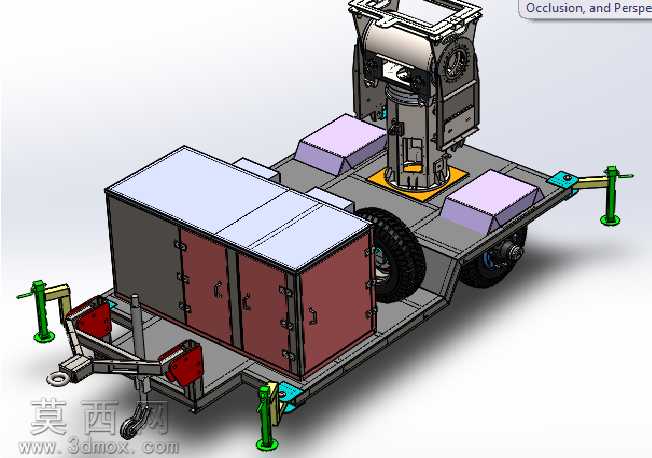

本作品为单轴天线安装拖挂车的三维设计成果，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计规范，对拖挂车的每一处结构细节都做了完整还原。模型首先搭建了单轴挂车的底盘承载框架，采用矩形型钢焊接式主框架结构，精准还原了车轴安装位、悬挂连接位、牵引连接机构的装配关系，底盘上预留了天线设备的精准安装基准面，设置了带定位销的设备安装底座，确保天线主体安装后的同轴度与结构稳定性。模型完整还原了挂车的行走系统结构，包含单轴配套的轮胎、轮毂、制动组件，同时在底盘侧方设计了备胎挂载位，将备用轮胎通过专用支架固定在底盘侧部，兼顾空间利用率与取用便捷性。在功能舱设计上，底盘前部设置了双开门封闭式设备舱，舱体采用金属蒙皮加内部加强筋的结构，舱门配备了多组锁紧搭扣与密封胶条安装位，可容纳天线配套的供电、控制、信号处理设备，舱体顶部做了斜向排水设计，避免户外使用时积水渗漏；底盘上还设置了多个紫色标识的配重块安装位，可根据天线设备的实际重量调整配重分布，保证拖挂行驶过程中的轴荷平衡，避免行驶过程中出现甩尾、翘头的安全隐患。模型还完整还原了挂车的驻车支撑结构，在底盘四角设置了可伸缩式螺旋支撑支腿，支腿底部配备了接地支撑盘，驻车作业时可将支腿伸出调平，保证天线工作时的整体水平度，避免车辆悬挂弹性形变影响天线的工作精度；牵引端采用标准的拖挂连接环，配套设置了牵引架、制动气路/信号线缆连接接口，可适配常规拖车头的连接需求。渲染阶段对不同部件赋予了对应材质：底盘框架采用哑光碳钢材质，设备舱门采用暗红色防锈漆金属材质，支腿、牵引架采用亮面镀锌金属材质，轮胎采用黑色橡胶材质，配重块采用磨砂工程塑料材质，天线主体采用银灰色金属设备材质，通过光影渲染清晰展现了各部件的装配层次与结构关系，完整呈现了这款专用天线安装拖车的整体设计方案，可作为同类专用作业挂车设计的参考依据，适用于户外通讯、应急作业等场景的天线搭载需求。
