三轴平板式运输拖车结构设计方案

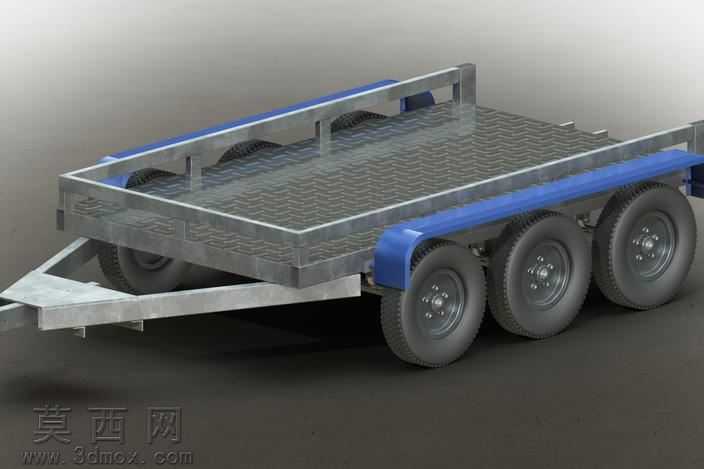

本作品为三轴平板式义务运输拖车的三维设计成果，建模阶段采用自底向上的装配设计思路，先完成单个标准件与结构件的独立建模，再按照实际装配约束完成整体拼接，确保各部件的装配间隙、连接位置完全符合实际生产的公差要求。建模过程中首先搭建拖车的主承载框架，采用矩形截面型钢作为纵梁与横梁的基础结构，通过焊接约束模拟实际生产中的刚性连接，保证车架整体的承载刚度符合设计预期。承载台面采用花纹防滑钢板结构，建模时还原了钢板表面的菱形防滑纹理，既保证视觉上的真实感，也还原了实际使用中台面的防滑功能属性。行走系统采用三轴六轮的布局设计，每个车轮总成包含轮胎、轮毂、轮辋、车轴连接部件，轮胎建模还原了民用载重轮胎的胎面花纹与侧壁弧度，轮辋部分还原了螺栓固定的细节结构，三轴等距排布的设计能够有效分散承载重量，提升重载状态下的行驶稳定性。车架两侧设置了蓝色弧形轮眉结构，建模时通过曲面放样完成轮眉的弧形曲面造型，材质设置为工程塑料质感，既能够遮挡行驶中车轮带起的泥水，也通过色彩区分提升了整体外观的辨识度。车架前端设置了三角形牵引连接结构，还原了牵引销、连接架的细节，能够与牵引车辆实现可靠的挂接连接；车架周边设置了低矮的防护栏结构，防止运输过程中货物从台面滑落。渲染阶段采用工作室级别的光照环境，金属材质部分区分了热轧型钢的哑光金属质感、花纹钢板的粗糙金属质感，轮眉部分赋予饱和度适中的蓝色哑光塑料材质，轮胎部分赋予黑色橡胶的半哑光质感，通过不同材质的参数调整，让整体模型的视觉表现贴近真实镀锌拖车的实际外观效果。结构设计上充分考虑了拖车的实用性，平板台面无额外凸起结构，能够适配不同尺寸货物的装载需求，三轴布局相比单轴、双轴拖车拥有更高的额定承载能力，适合厂区内短距离货物转运、轻型设备转场等使用场景，整体结构无冗余设计，所有部件均服务于承载、牵引、行走的核心功能，建模过程中对所有活动部件预留了合理的运动间隙，能够支持后续的运动仿真模拟，验证拖车转向、行驶过程中的部件干涉情况。
