带安装孔位的L型铰接支撑固定支架

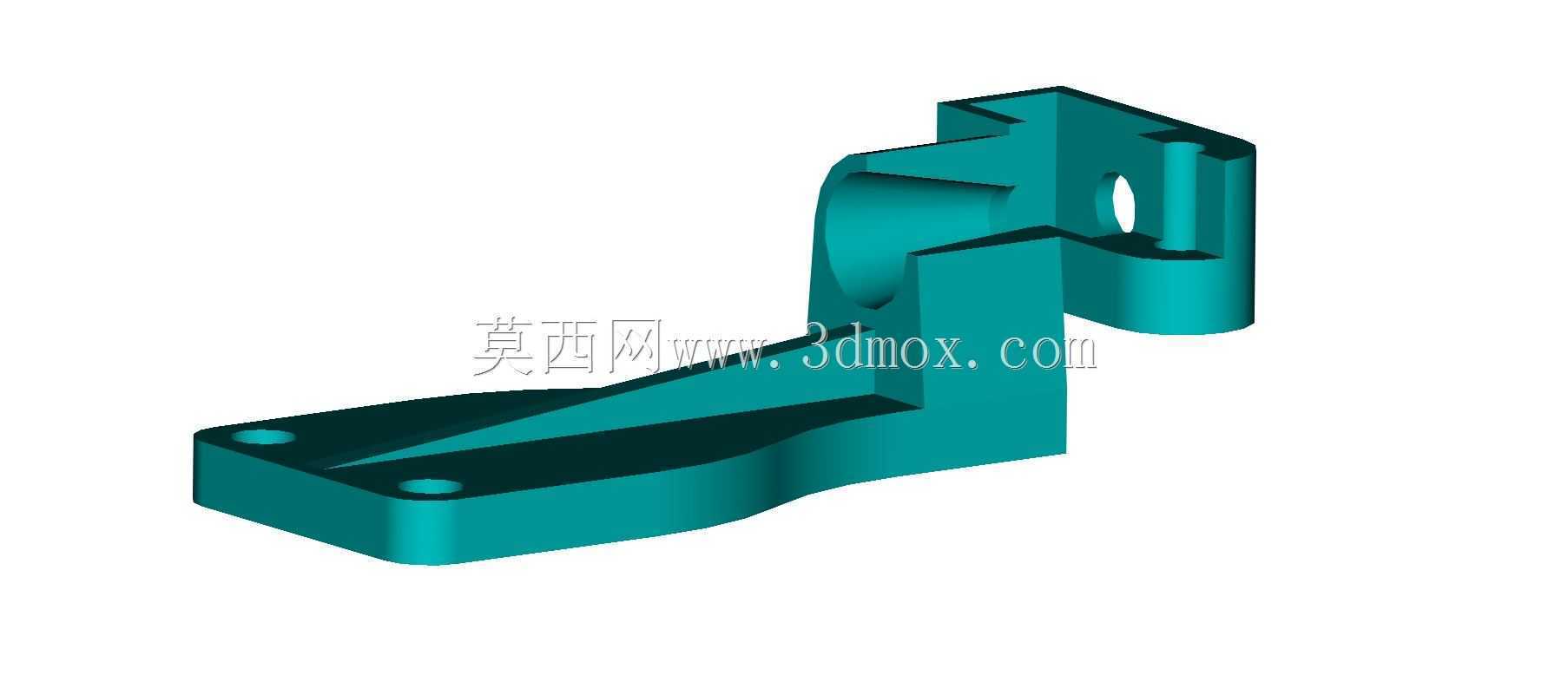

这款铰接支撑固定支架在轻工自动化输送线、小型工装夹具定位模块、民用设备舱体内部构件固定场景中应用十分广泛，主要承担两个存在相对转动需求部件之间的连接承载，同时兼顾安装基准定位的作用，避免铰接部位在长期交变载荷下出现偏移松脱。从结构设计来看，支架整体采用L型弯折布局，底部为平直安装基面，上面开设两个同轴沉头安装孔，孔位间距按照常用的型材安装槽间距匹配设计，安装时可直接通过内六角螺栓将基面锁紧在安装基准面上，沉头结构能够保证螺栓头完全没入基面以下，不会出现凸起干涉相邻部件的问题。支架上部为带通孔的铰接筒结构，通孔内壁做了均匀壁厚设计，能够适配标准直径的铰接销轴，铰接筒侧面设置的定位缺口，可配合销轴端部的扁位实现周向止转，避免销轴在支架转动过程中出现跟转磨损的问题。连接底部基面与上部铰接筒的过渡段采用了变截面加强筋结构，筋板从基面端部一直延伸到铰接筒根部，在不额外增加整体壁厚的前提下，大幅提升了支架的抗弯折强度，能够承受垂直于安装基面方向的径向载荷，同时也能抵消铰接部位转动时产生的侧向扭力。设计过程中对所有棱角位置都做了R角过渡处理，既避免了加工过程中应力集中导致的零件开裂问题，也能消除安装调试时尖锐棱角带来的安全隐患。安装边界方面，支架底部基面的长度、宽度尺寸适配常规的20系列、30系列工业铝型材安装面，上部铰接筒的中心高度经过精准测算，能够保证配套铰接部件转动时，运动轨迹不会与底部安装面产生干涉，铰接筒的轴向长度也匹配常用的铰接耳板间距，不需要额外加装调整垫片即可完成装配。从实际使用反馈来看，这种结构的支架在承受150N以内的径向载荷时，铰接部位的径向跳动量能够控制在0.1mm以内，完全满足普通轻工设备的连接定位精度要求，不需要额外做加强处理即可直接投入使用。
