金属质感锥形导流结构件设计

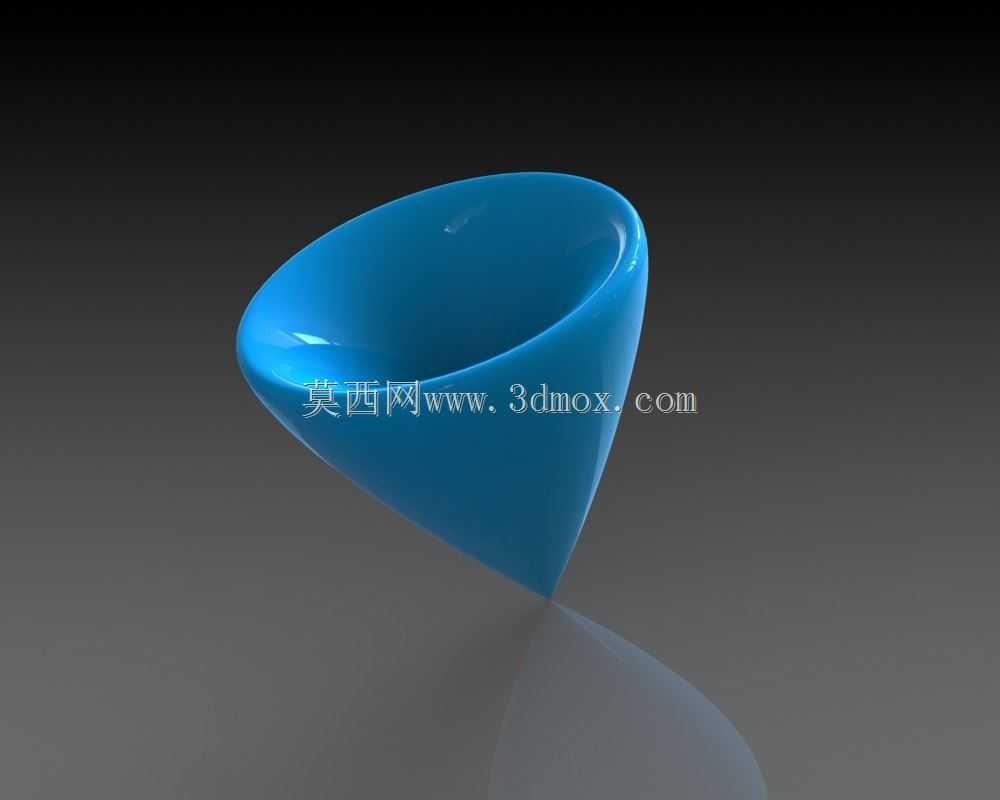

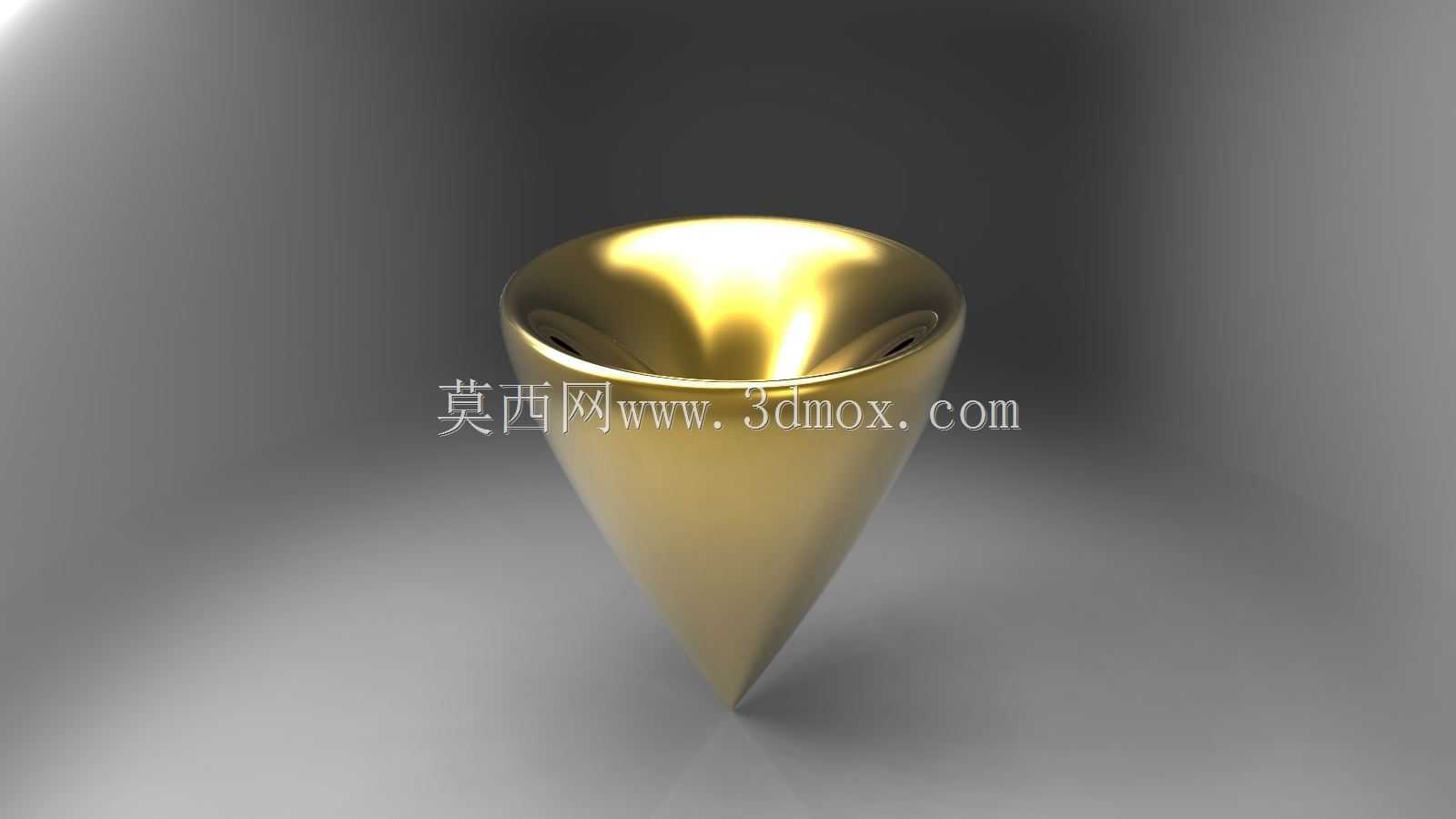

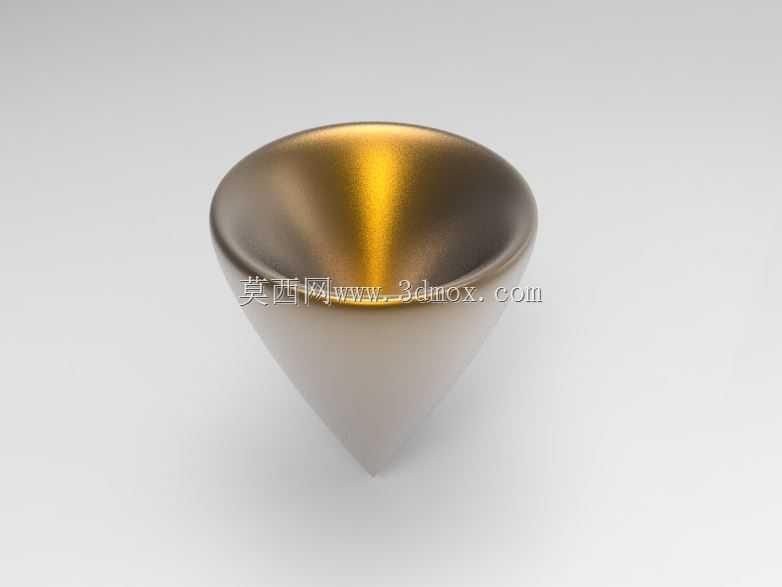

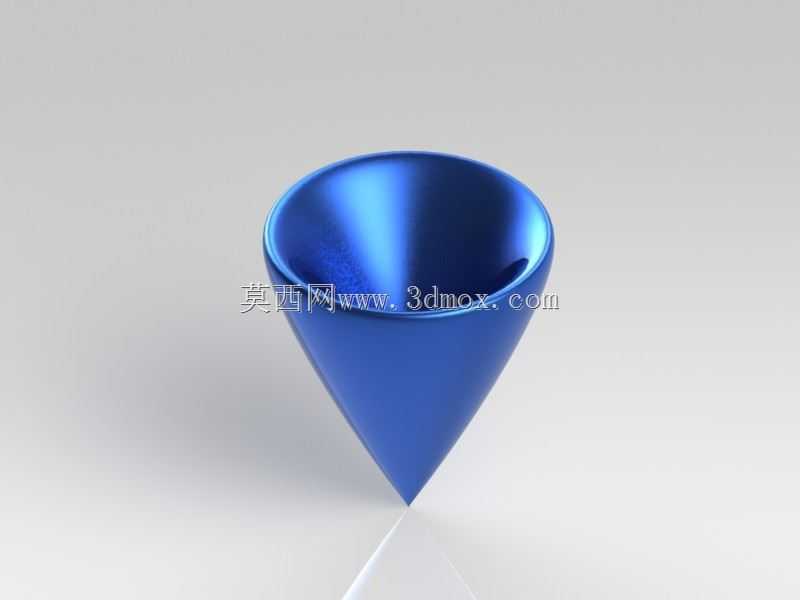

该锥形构件在流体输送、物料导流类场景中适配性较强，常见于粉体物料输送管路末端、流体整流装置的核心段，也可作为特种装饰类金属构件用于高端设备的外观包覆设计。从结构功能来看，构件整体采用上宽下尖的锥形构型，上端开口为内凹弧面收口设计，区别于常规直口锥形结构，这种内凹弧面能够在流体或物料进入构件腔体时，减少入口处的紊流产生，降低物料挂壁残留的概率，同时让介质沿锥体内壁顺滑汇聚至下端尖点位置，实现精准的导流汇聚效果。设计过程中优先考虑了曲面的连续性，整个外表面采用G2连续曲面过渡，没有尖锐的折边结构，一方面能够降低金属表面抛光处理的工艺难度，另一方面在流体接触场景中可以减少介质对壁面的冲蚀磨损，延长构件的实际使用寿命。从安装边界来看，构件上端的环形端面为安装基准面，可通过法兰连接、卡箍压紧或者焊接的方式与上游管路或设备接口固定，安装时需要保证锥尖的中心轴线与上游管路的中心轴线重合，同轴度公差建议控制在0.1mm以内，避免介质偏流导致的导流效果下降。构件的壁厚根据应用场景的不同可做调整，若用于承压流体场景，壁厚需满足对应压力等级的强度要求，若用于装饰或常压粉体导流场景，可适当减薄壁厚以控制整体重量。外形尺寸方面，上端开口直径与整体高度的比例控制在1:1.2左右，这个比例经过流体仿真验证，能够在保证汇聚效果的同时，控制构件的整体占用空间，不会在设备内部造成过多的空间挤占。锥尖部分做了微小的圆角过渡处理，避免加工和安装过程中出现应力集中导致的尖部崩损，同时也能减少物料在尖点位置的堆积堵塞。表面采用镜面金属处理工艺，既能够降低壁面的摩擦系数，提升介质流动的顺畅度，也能满足高端设备外观件的质感要求。建模过程中优先采用旋转凸台生成基础锥体，再通过曲面切除的方式加工上端的内凹弧面，最后对所有边线做圆角过渡处理，保证整个模型的曲面质量能够直接导入CAM软件进行后续的数控加工编程，不需要额外的曲面修补工作。
