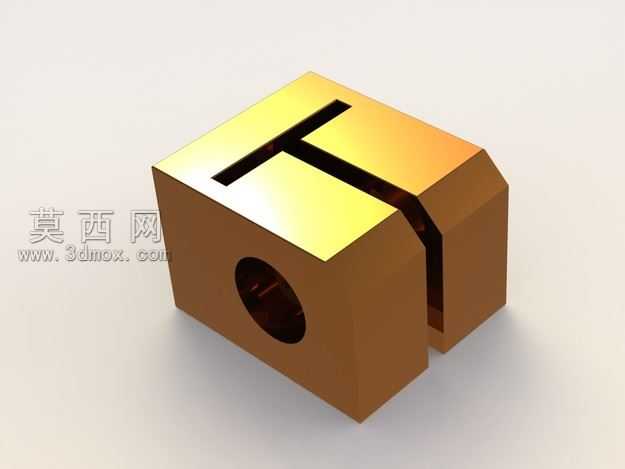

本作品为一款块状机械连接构件的三维建模成果,建模阶段以机械加工的实际工艺逻辑为核心依据,首先通过基准面草绘绘制构件的主体外轮廓,采用对称约束保证两侧开槽结构的尺寸一致性,主体块体的棱边均做了倒角处理,既还原了实际机加工零件的去毛刺工艺特征,也避免了模型渲染时出现尖锐棱边的光影失真问题。构件上部开设的通槽采用拉伸切除命令完成,槽体的侧壁与底面均设置了合理的拔模斜度,适配实际生产中的铣削加工走刀需求;侧面的圆形通孔同样通过拉伸切除生成,孔位与槽体的相对位置经过精确尺寸约束,保证后续装配时的同轴度与配合精度。材质设置上选用了常用的中碳钢材质参数,调整了金属材质的粗糙度、反射率与环境光遮蔽参数,渲染时采用柔和的工业产品打光方案,主光源从斜上方45度角投射,清晰呈现构件的块体轮廓、开槽深度与侧孔的结构特征,辅光源补充暗部细节,避免结构交界处出现死黑区域,整体渲染效果贴近实际工业零件的视觉质感。设计思路上,该构件主要用于机械结构中的定位与连接场景,开槽结构可实现与对应导轨或卡合件的滑动配合,侧孔用于穿设销轴或紧固螺栓完成锁紧固定,整体结构简洁规整,无多余冗余特征,建模过程中所有尺寸均参照通用机械零件的设计规范设定,可直接导出至工程图模块生成加工图纸,也可导入装配体环境完成整机的虚拟装配验证,模型的特征树结构清晰,所有参数均可编辑调整,方便后续根据实际使用需求修改槽宽、孔径、块体高度等关键尺寸,适配不同的装配场景。
