环形凹面金属配重结构件三维设计

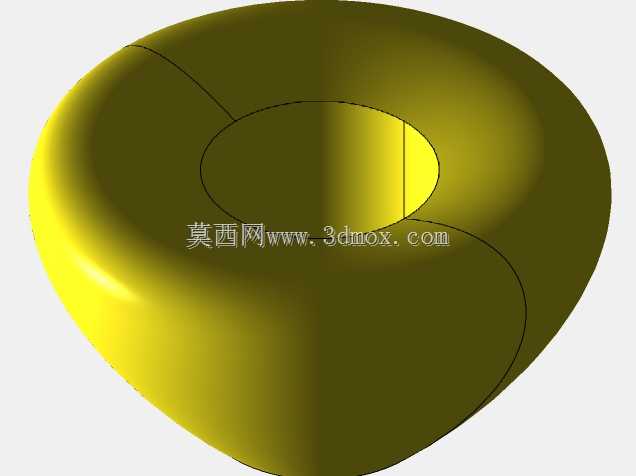

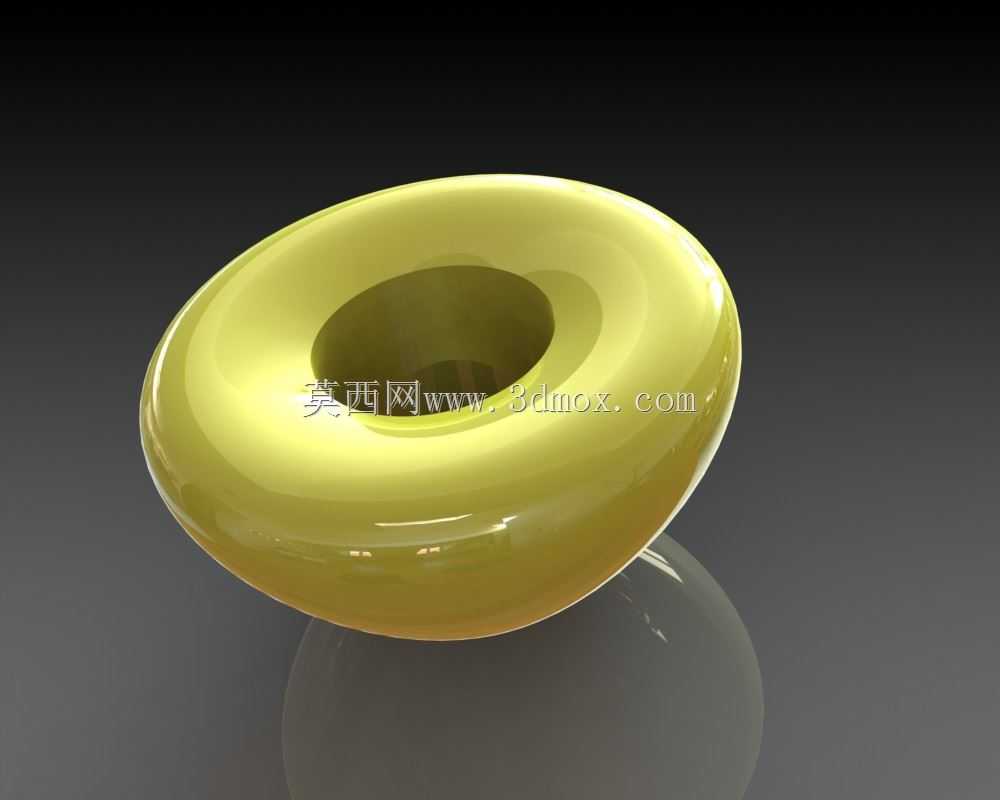

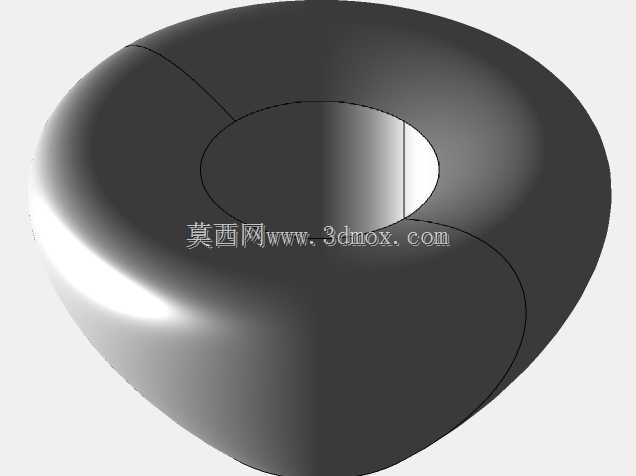

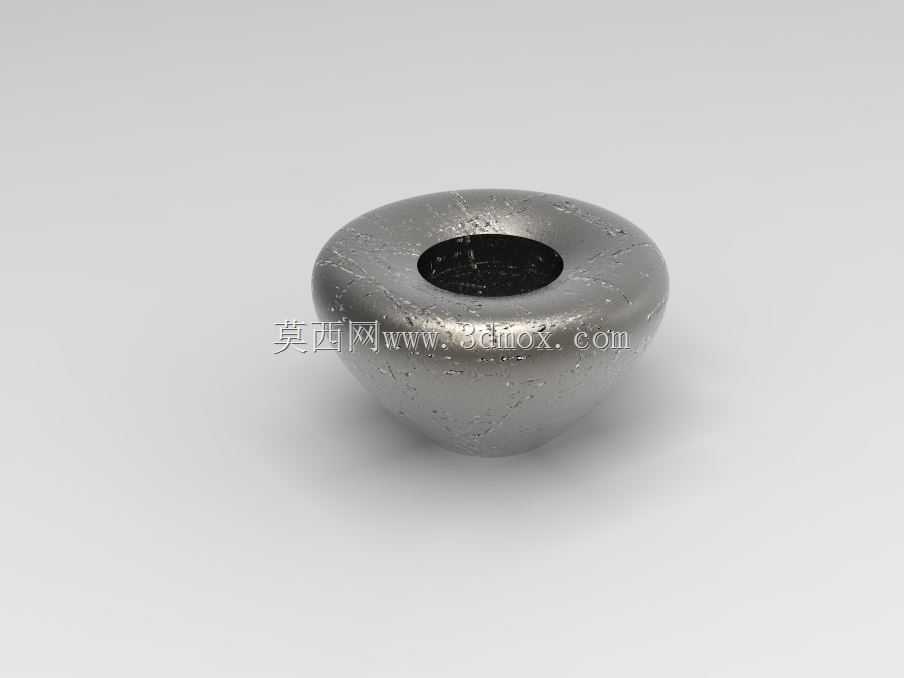

　　在各类需要动平衡校准、重心配平的机械结构场景中，这类环形凹面金属配重件是十分常见的基础结构元件，从手持电动工具的振动抑制组件，到小型旋转工作台的动平衡调整模块，再到精密检测设备的重心校准单元，都能看到这类结构的实际应用。不同于常规的平板式环形配重，该结构采用了单侧内凹的弧面造型，在同等重量要求下，能够有效压缩轴向安装空间，适配安装位置局促、轴向尺寸受限的设备腔体。从功能特性来看，该零件中心预留的通孔为安装定位孔，可通过螺栓、销轴等标准紧固件完成与安装基体的固定，外沿的圆滑过渡设计避免了尖锐棱边带来的安装剐蹭问题，同时也能减少高速旋转工况下的风阻损耗，降低运行过程中的紊流噪音。

　　设计这类零件时，首先需要匹配安装位的边界尺寸：中心通孔的直径需要与配套的紧固件外径保持合理的间隙配合，通常单边间隙控制在0.1-0.2mm区间，既保证安装时的顺利对位，也避免间隙过大导致配重件运行时出现径向窜动。外轮廓的最大直径需要根据所需配平重量计算，结合所选金属材料的密度，通过调整凹面的深度来控制零件整体重量，无需额外增加外径尺寸即可满足重量要求，这也是该凹面结构的核心设计优势。从安装边界来看，该零件的轴向总高度由凹面的最低点到零件背面的平面距离决定，背面采用全平面设计，能够与安装基体的贴合面完全接触，保证安装后的受力均匀，避免局部应力集中导致的零件变形或紧固件松动。

　　在实际选型应用中，这类配重件通常会根据安装位置的空间限制调整弧面的曲率，当安装位径向空间充足但轴向空间紧张时，可加大凹面的曲率半径，在不增加轴向高度的前提下提升零件整体重量；当径向空间受限但轴向有富余空间时，可减小凹面深度，缩小外轮廓直径以适配狭窄的安装腔体。不同于需要多件叠加的叠片式配重，该一体式凹面配重无需额外的隔片或固定衬套，单件即可完成指定重量的配平需求，减少了装配环节的零件数量，也降低了多件叠加带来的累计装配误差。在旋转类设备的动平衡调整场景中，该零件的质心恰好落在中心通孔的轴线上，对称的环形结构不会额外引入偏心量，安装后只需微调周向位置即可完成整体动平衡校准，大幅缩短设备装配时的调校周期。

　　零件表面的金属质感处理也兼顾了外露安装场景的外观需求，当配重件安装在设备外露的旋转部位时，圆滑的弧面与均匀的金属质感能够与设备整体外观保持协调，无需额外加装装饰罩即可满足外观要求。在结构强度方面，该零件采用等壁厚设计思路，凹面区域的壁厚与外沿壁厚保持一致，避免了壁厚突变带来的铸造或锻造应力集中问题，无论是采用铸造成型还是机加工成型，都能保证零件内部材质的均匀性，长期承受交变载荷时不易出现裂纹或变形。针对不同的应用工况，该结构的边角位置都做了小尺寸的圆角过渡，既消除了加工过程中的毛刺锐边，也减少了应力集中点，提升零件的疲劳寿命。在实际建模过程中，这类零件的建模逻辑需要优先保证中心孔与外轮廓的同轴度，凹面的旋转中心必须与中心孔轴线完全重合，否则会导致零件质心偏移，无法满足动平衡配平的使用要求；背面的安装平面需要与中心孔轴线保持垂直，垂直度公差通常控制在0.05mm以内，避免安装后零件出现偏斜，导致运行过程中产生额外的振动。
