摩托车ohlins外置气瓶后减震结构

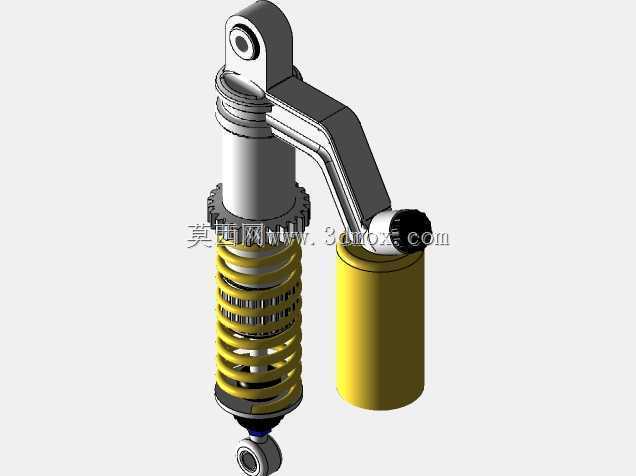

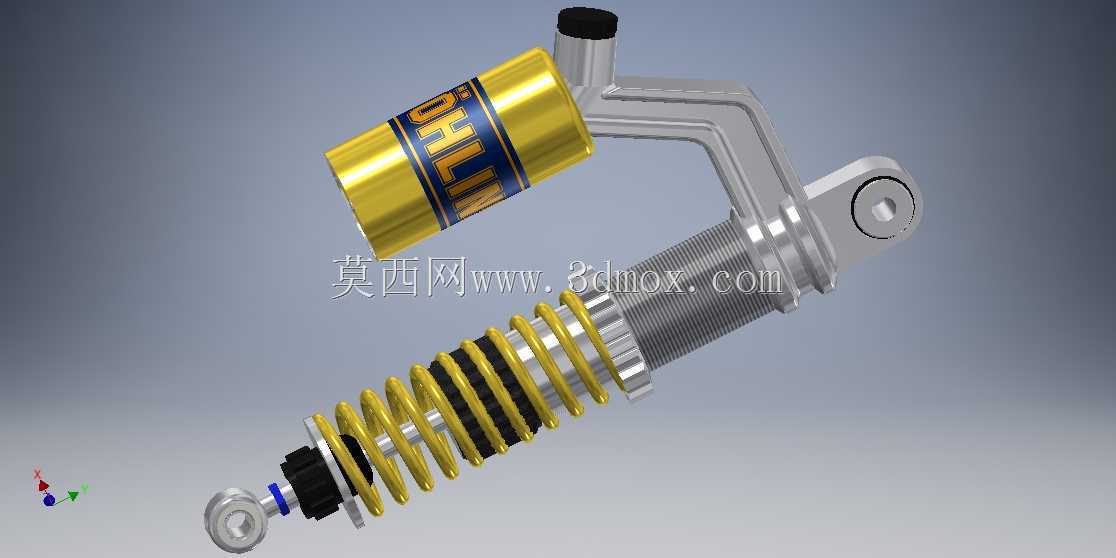

这款ohlins结构的后减震，主要应用于中大排量运动型摩托车、改装越野摩托的后悬架系统，承担行驶过程中路面冲击的缓冲与振动衰减职能，直接影响车辆的操控极限与骑乘舒适度。从结构设计来看，采用了外置独立储气筒的布局，区别于普通内置气室的减震结构，外置气瓶可以容纳更多阻尼油与高压氮气，在长时间连续颠簸工况下，能有效抑制阻尼油热衰减带来的性能下降，适合赛道驾驶、非铺装路面长距离穿越这类高强度使用场景。

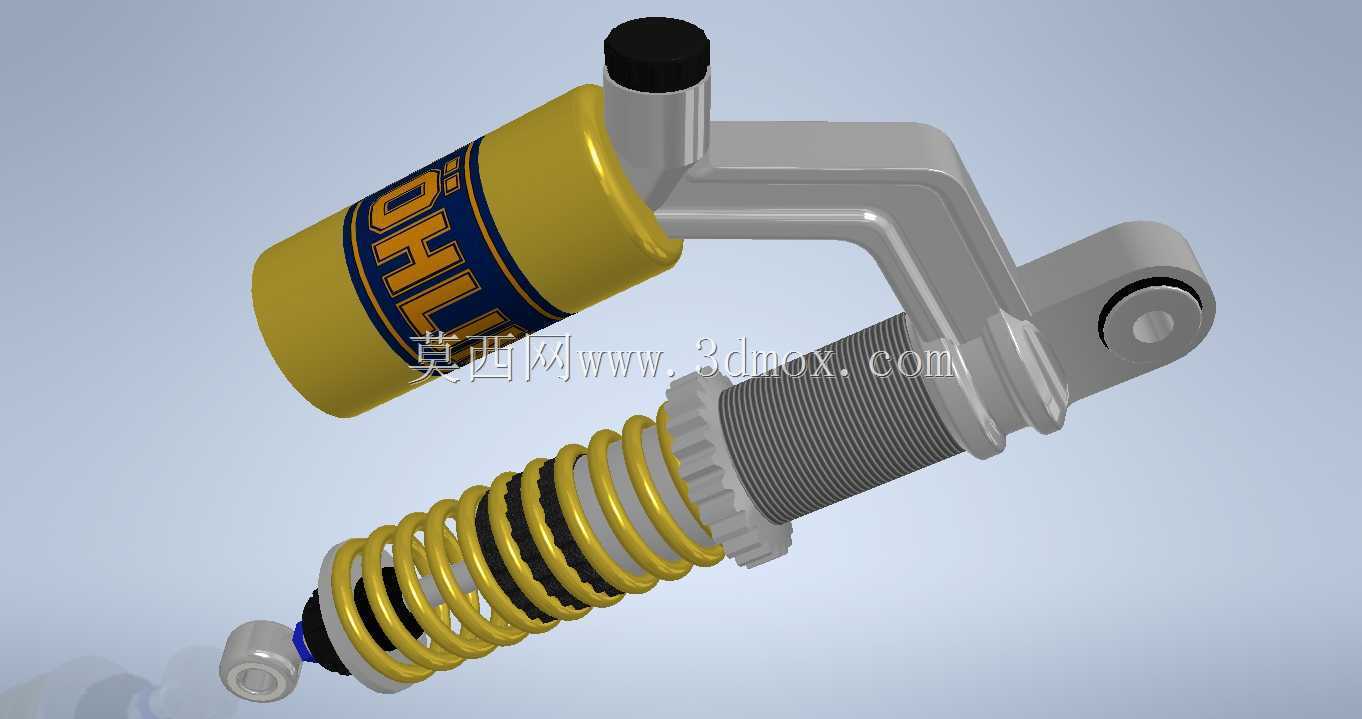

功能层面，这套减震集成了弹簧预载可调、阻尼压缩与回弹可调的结构基础，主弹簧采用不等距螺旋簧设计，簧丝表面做了硬质氧化处理，兼顾小振动过滤的柔顺性与大冲击下的支撑刚度，避免弹簧压并时的生硬冲击。阻尼筒部分采用珩磨内缸壁搭配低摩擦油封的结构，减少活塞杆往复运动的阻尼迟滞，外置气瓶通过弯管结构与主阻尼筒连通，弯管的走向经过安装边界校核，不会与摩托车后摇臂、车架固定位、后轮挡泥板等周边部件发生运动干涉。

设计过程中首先明确了安装边界：下端吊耳通过衬套与后摇臂铰接，上端连接座通过螺栓固定在车架尾部的减震安装位，两个安装点的中心距、铰接孔的孔径与公差都匹配主流运动摩托的改装安装尺寸，不需要额外加工转接码即可适配多数车型。外置气瓶的固定位预留了卡箍安装槽，可根据不同车型的车架布局调整气瓶固定角度，避免气瓶与排气尾段、后座下方的电控部件产生位置冲突。

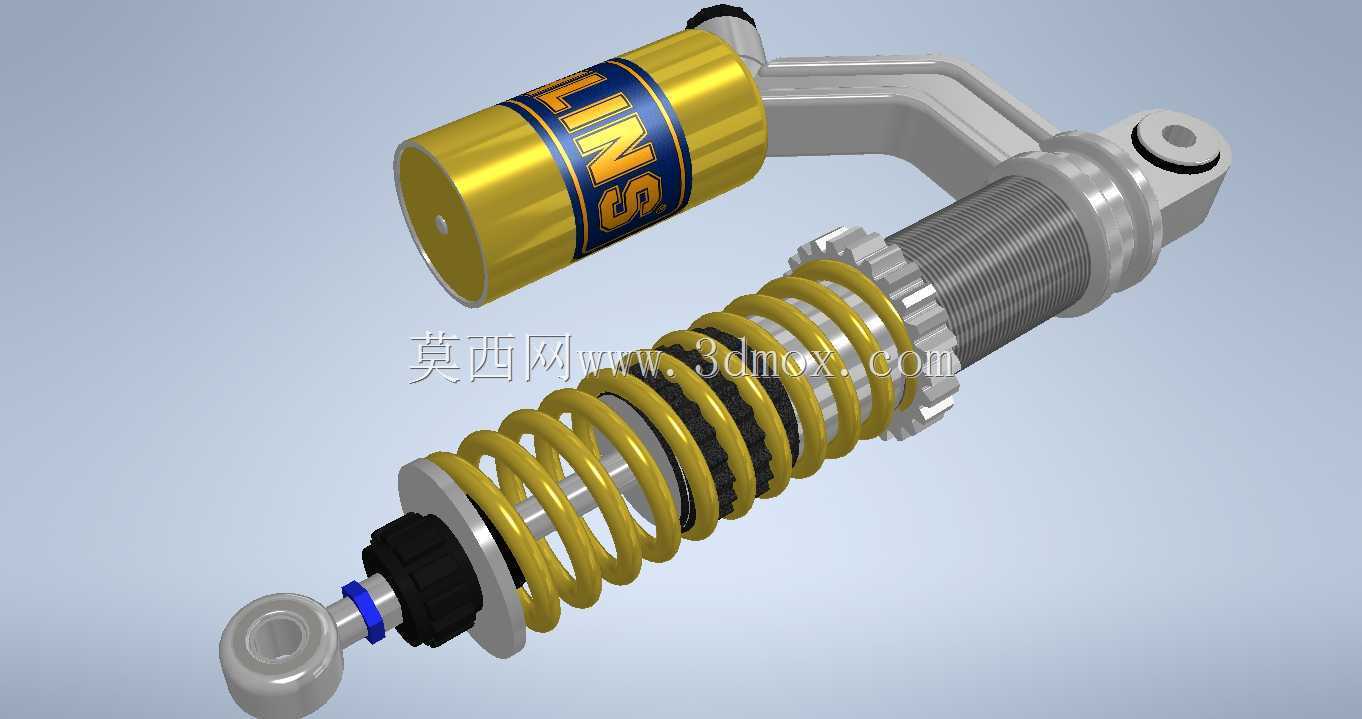

从结构细节来看，活塞杆表面做了镀铬硬化处理，耐磨性能满足长期户外使用的要求，减震上端的调节旋钮预留了工具操作空间，不需要拆解周边覆盖件即可完成阻尼参数的调整。弹簧上下端都设置了橡胶缓冲垫，避免弹簧金属端面与阻尼筒、预载调节环直接硬接触产生异响。整套结构的重量控制也做了优化，连接弯管采用高强度铝合金锻造后机加工成型，在保证结构强度足以承受大冲击载荷的前提下，尽可能降低簧下质量，提升悬架的响应速度。

实际装车场景中，这套减震可以根据骑手体重、载物情况、行驶路况调整弹簧预压量与阻尼参数，日常公路行驶时调软阻尼获得更好的滤震效果，赛道驾驶时调硬压缩阻尼，抑制重刹、急加速时的车身俯仰，过弯时提供足够的侧向支撑，减少车身侧倾幅度。
