复古轮式火炮结构三维设计作品

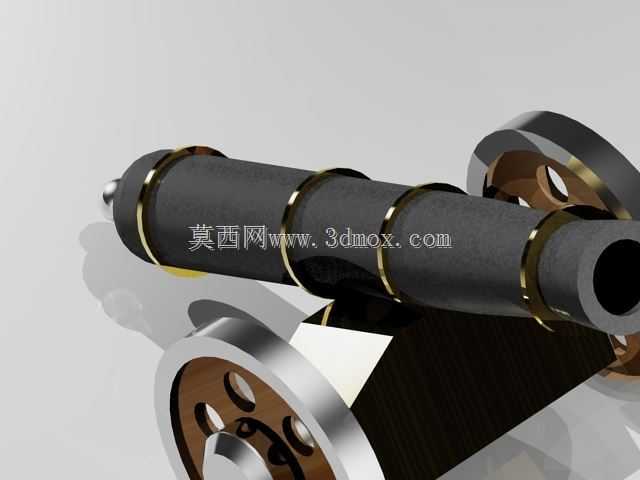

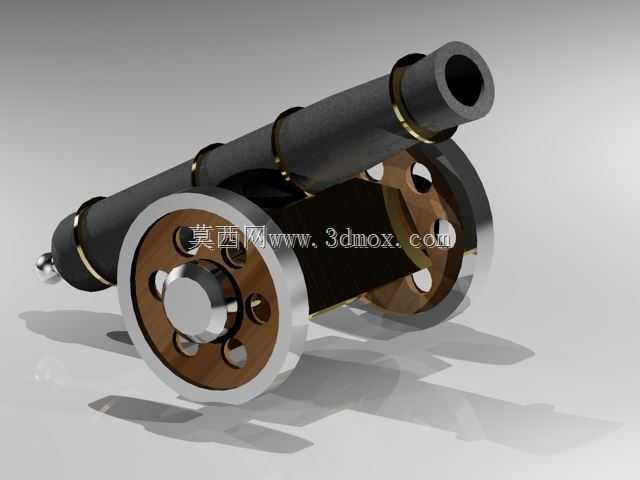

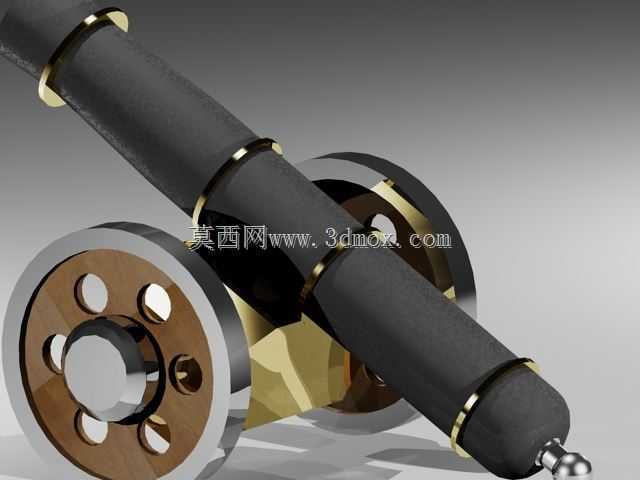

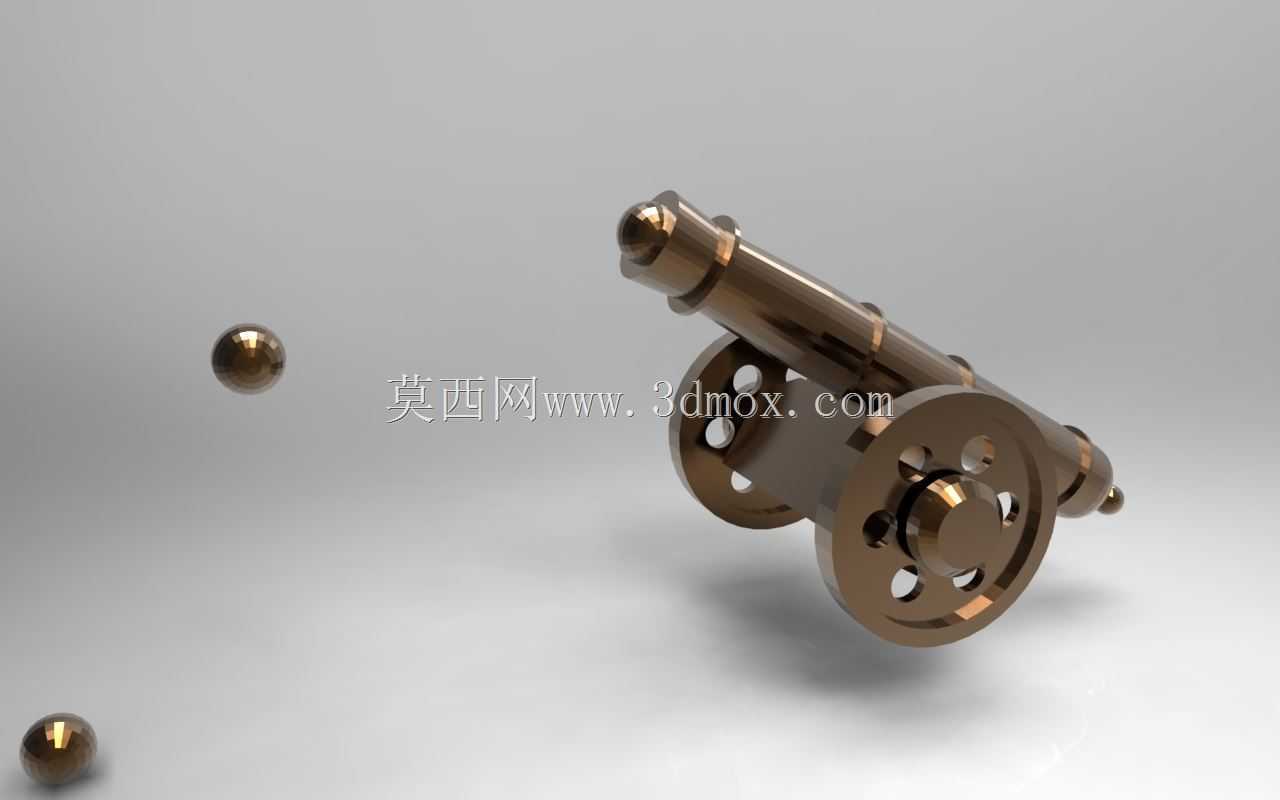

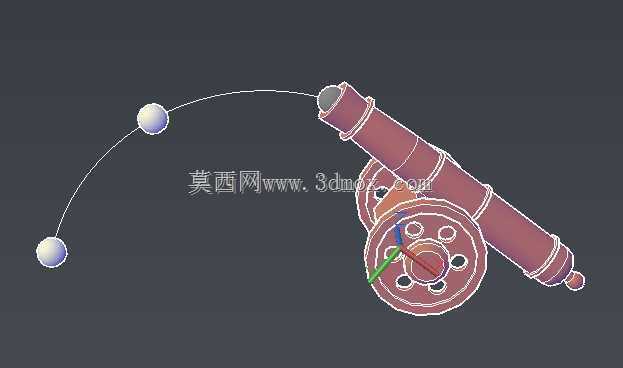

这款轮式火炮的三维结构设计，核心围绕老式野战火炮的实际作战与转运需求展开，在结构还原上优先考虑了阵地快速部署、短距离人力拖行的使用场景。炮管部分采用多段阶梯式圆柱结构，从炮尾至炮口依次做壁厚递减设计，既保证了炮膛承压段的结构强度，也能降低炮口端的冗余重量，调整全炮的重心位置，避免拖行过程中出现炮头下坠的问题。炮管与炮架的连接位置设置了可俯仰的铰接结构，铰接轴的配合间隙预留了实际装配的公差范围，能够模拟不同射角下的炮身姿态，同时在炮架对应位置预留了炮尾后坐的避让空间，匹配老式火炮的后坐行程需求。两侧的轮式支撑结构采用多辐条轮盘设计，轮盘上的镂空孔位并非装饰性设计，一方面能够降低轮体自身重量，减少人力拖行时的阻力，另一方面也可作为撬杠的插入点位，在阵地泥泞、轮体陷住时方便作业人员撬动调整炮位。轮轴与炮架的连接位置设置了加强筋结构，筋板的走向完全匹配拖行、射击时的受力方向，能够抵消开炮时产生的后坐冲击力，避免轮轴位置出现应力集中导致的结构变形。炮身尾部的微调结构做了细节还原，包括俯仰调节的螺杆、炮尾的封堵结构，都按照实际零件的装配关系做了配合约束，在三维环境中可直接模拟调节动作。从安装边界来看，全炮的横向宽度以两侧轮缘的最大距离为限，纵向长度从炮口端到炮架尾部的支撑端做了尺寸约束，放置在水平地面时，炮架尾部的支撑块与两轮形成三点支撑结构，能够保证射击时的整体稳定性，不会出现侧翻或者后移过量的问题。设计过程中没有添加多余的装饰性构件，所有外露结构都对应实际的功能需求，比如炮管上的环形凸起，是对应炮管段的连接箍结构，用于加强多段炮管的连接强度，避免反复承压后出现段间松动。轮辐与轮圈的连接位置做了圆角过渡处理，对应实际铸件的工艺要求，减少应力集中点，提升构件的抗冲击寿命。在结构校验层面，炮身俯仰到最大射角时，炮尾最低点与地面的预留间隙满足操作空间需求，不会出现炮尾碰地的问题，同时拖行状态下炮口的离地高度也做了限制，避免行进过程中炮口磕碰地面障碍物。
