立式加筋板结构静力学力矩分析模型

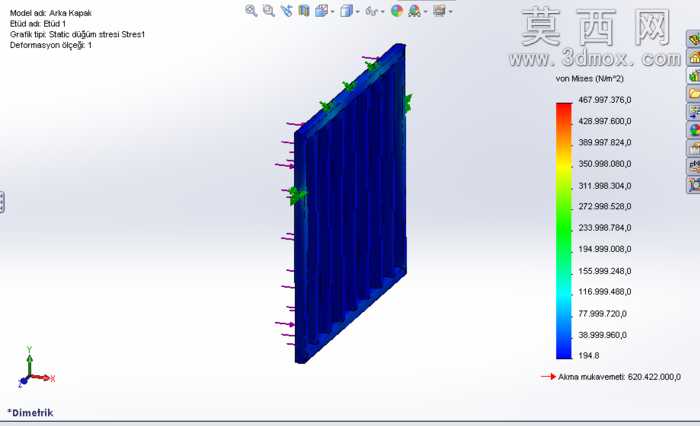

本模型为立式加筋板结构的静力学力矩分析三维建模成果，整体采用立式矩形板加等距竖向加强筋的结构形式，建模阶段先通过草图绘制确定基础平板的轮廓尺寸，再以线性阵列方式生成均匀排布的竖向加强筋特征，筋条与基础平板采用合并实体的连接方式，保证结构连接的整体性，还原实际构件的焊接或一体成型连接状态。建模完成后进入仿真分析模块，首先为模型赋予对应金属材质属性，设置弹性模量、泊松比、密度等核心力学参数，保证仿真计算的参数基础与实际工程材料特性匹配。边界条件设置阶段，在平板的一侧长边施加全固定约束，模拟构件实际安装时的固定端状态，同时在平板对应位置施加符合力矩作用特征的载荷，还原实际工况下的受力状态。网格划分采用实体网格类型，对应力集中区域进行网格细化处理，平衡计算精度与运算效率，求解类型选择静应力分析，计算完成后生成冯米塞斯应力分布云图，云图采用彩虹色阶映射应力数值，直观呈现不同区域的应力大小分布，同时输出位移变形结果，清晰展示结构在受力后的变形趋势。整个建模与分析过程严格遵循结构力学仿真的规范流程，从结构建模的特征搭建，到材质赋予、边界条件设置、网格划分再到结果后处理，每一步都围绕力矩作用下的结构力学响应展开，能够直观反映加筋板结构在受弯力矩作用下的应力分布规律与变形特征，为同类立式受弯构件的结构优化、强度校核提供可视化的参考依据，也可作为结构力学仿真分析的教学演示案例，帮助理解静力学分析的完整流程与结果判读方法。
