金属方管焊接笼式框架结构设计

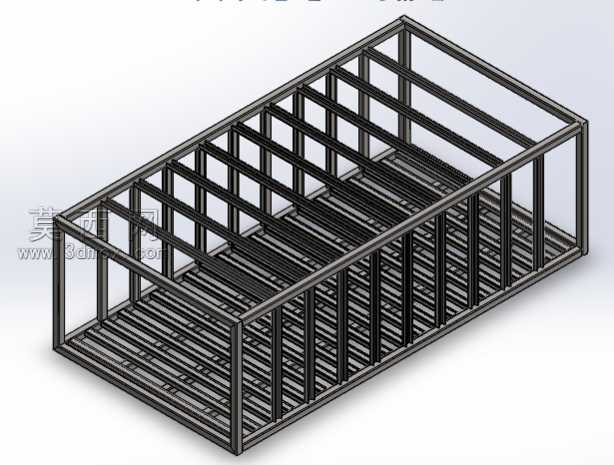

本作品采用三维参数化建模方式完成整体结构设计，建模过程中以等截面金属方管为基础型材，通过基准面定位、空间草图绘制、焊件型材特征生成的方式快速搭建整体框架，所有型材交接位置均做了贴合对齐处理，保证焊接工艺的可实施性。整体结构为长方体开放式笼型设计，外围框架采用大规格方管搭建受力主边框，沿长度方向等距排布竖向支撑方管，竖向支撑之间设置横向连接方管形成侧面格栅结构，既保证整体框架的抗形变能力，又最大化降低整体自重，同时满足通透可视的使用需求。底部承载区域采用密排横向方管格栅结构，方管排布间距经过受力校核，可均匀分散放置物品的载荷，避免局部应力集中导致的底架变形，底部边框与侧面主框架采用满焊连接的结构逻辑，建模时预留了焊道处理的工艺余量，方便后续生产加工。材质设计上整体赋予哑光冷轧钢材质效果，渲染时调整金属粗糙度参数模拟真实焊接钢材的表面质感，通过环境光遮蔽效果凸显型材交接位置的结构层次，多角度渲染展示框架的空间结构与细节特征。设计思路上优先考虑结构的通用性与实用性，整体无多余装饰性结构，所有型材排布均服务于承载与防护需求，框架的长宽高比例、型材间距参数均可通过配置文件快速调整，可适配不同尺寸的物品盛放、设备外防护、物料周转等使用场景，建模过程中所有特征均保留参数化关联，修改整体尺寸时无需重新绘制草图，仅需调整全局参数即可快速生成对应规格的框架模型，大幅提升同类型结构的设计效率。结构受力层面通过三维软件的有限元初步校验，主边框型材规格可满足常规静载需求，侧面格栅间距可防止内部盛放物品掉落，开放式结构无需额外设置门板即可方便取放物品，整体结构拆装方便，适合批量焊接生产。
