富士CP643贴片机芯片发射器炮塔结构

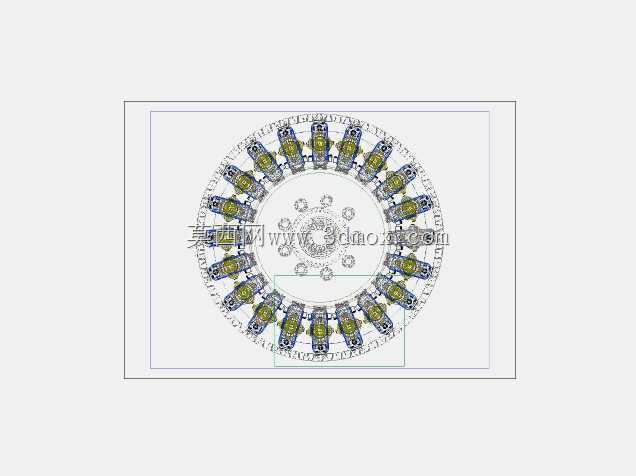

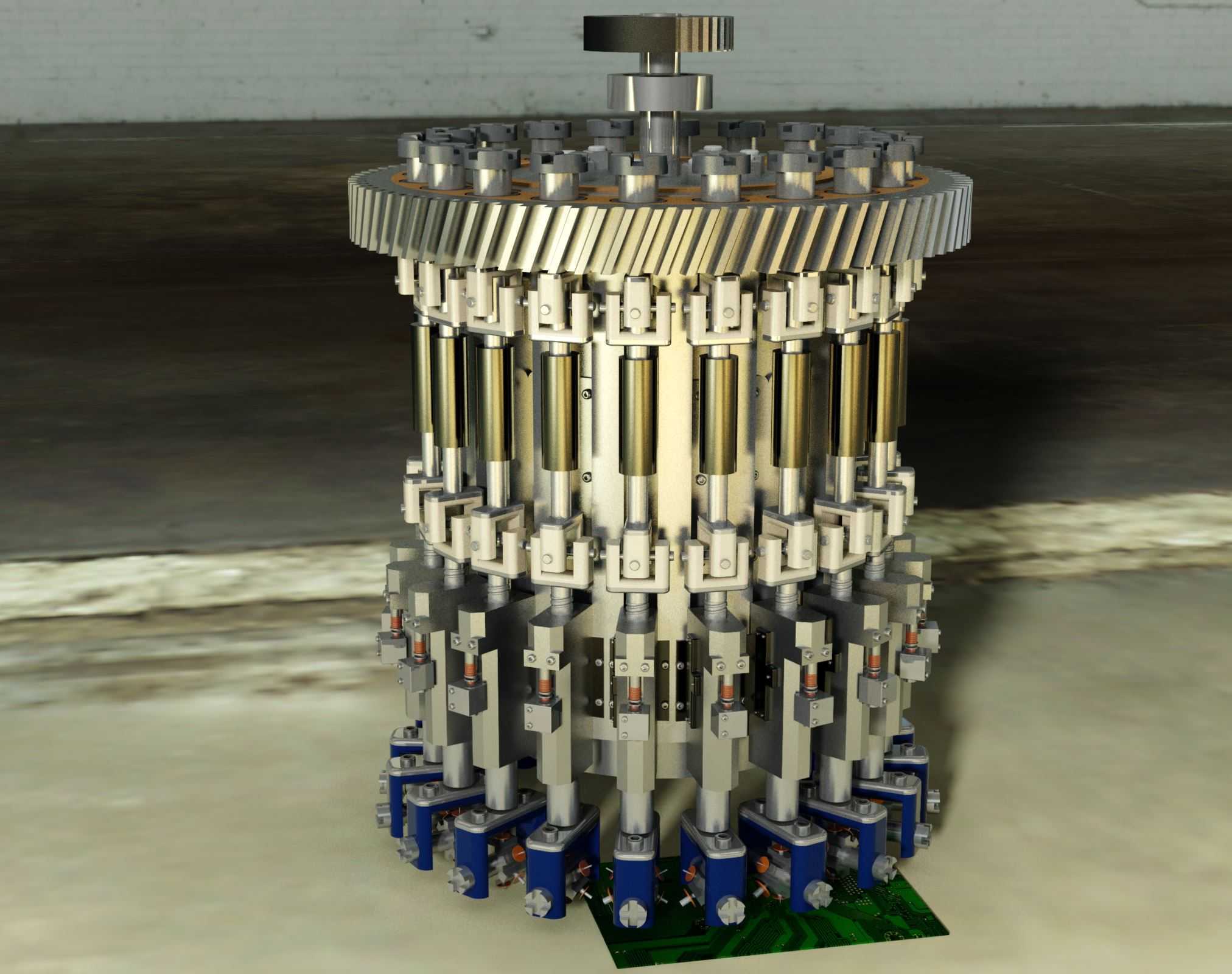

该结构应用于SMT电子制造生产线的高速贴装工位，作为富士CP643系列贴片机的核心执行部件，承担芯片类元器件的多工位同步取料、姿态校正与精准贴装前的中转传输功能，是实现贴片机高节拍贴装作业的关键组件。整套炮塔采用多层堆叠式转塔布局，顶部集成大模数斜齿传动轮，通过与设备主传动系统的齿轮啮合输入动力，可带动整周均匀排布的多组吸嘴杆组件做间歇式分度回转，匹配贴片机的取料、对位、贴装工位节拍，单周回转即可完成数十个元器件的工序流转，大幅压缩单颗芯片的贴装辅助时间。

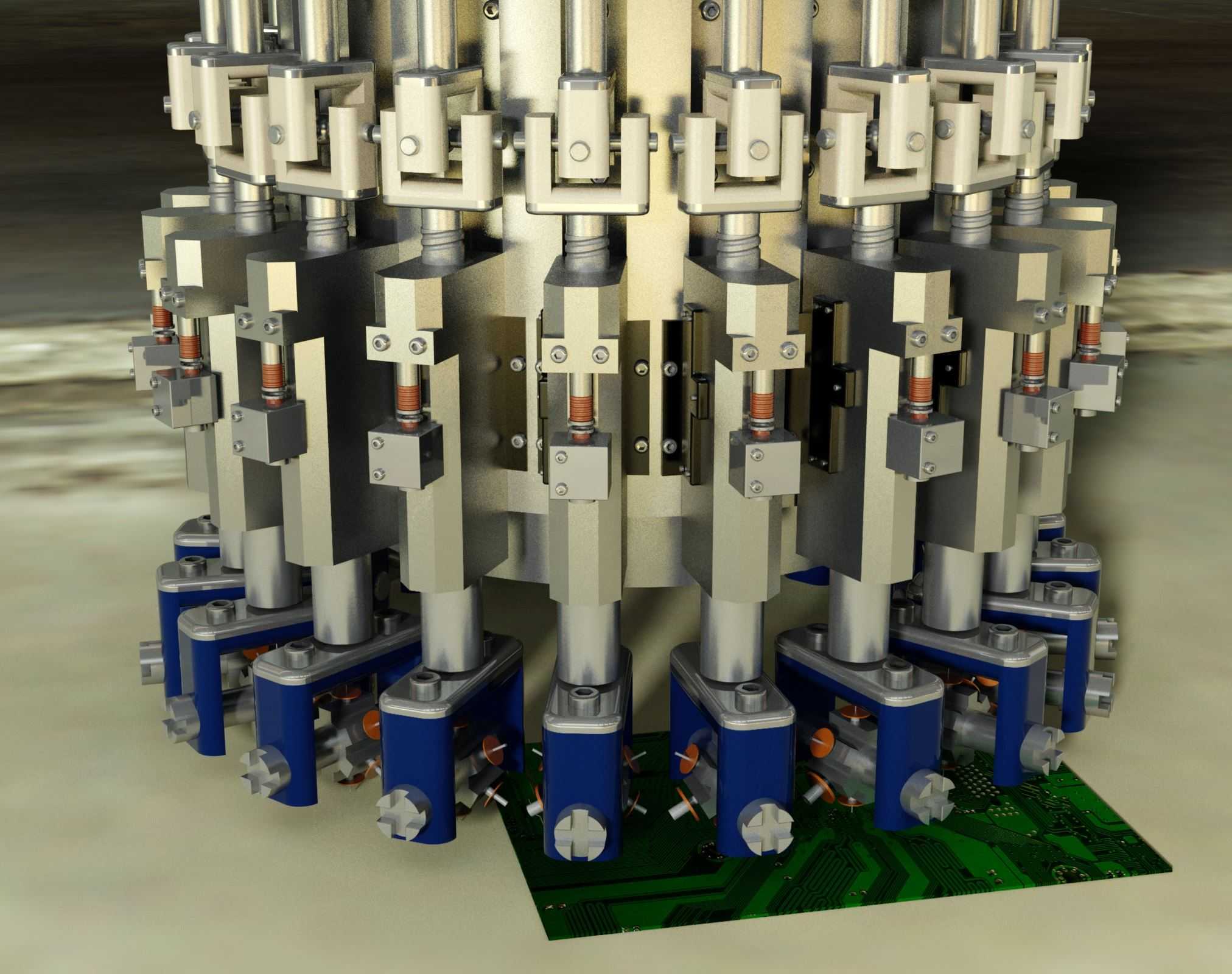

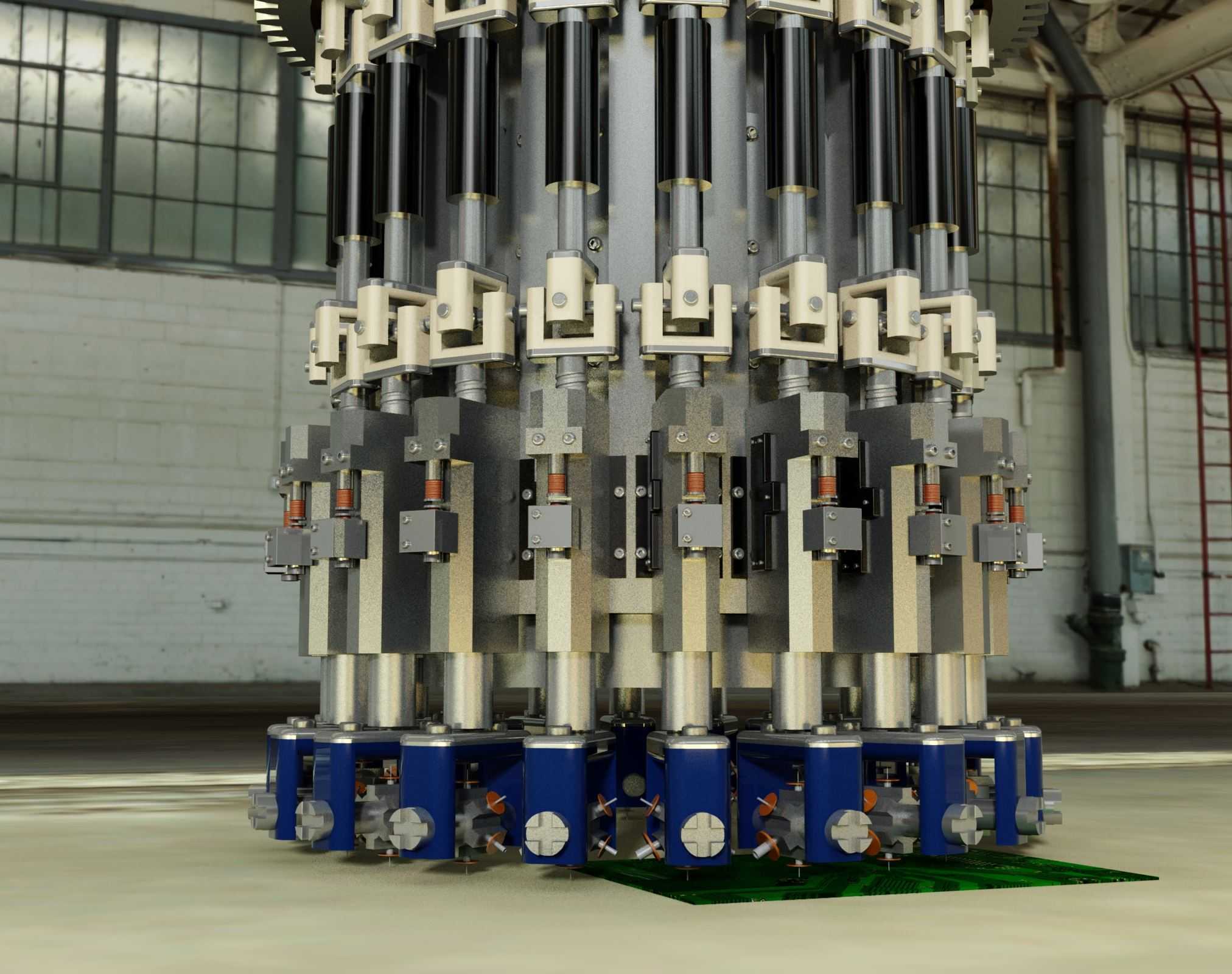

设计阶段优先考虑高速回转工况下的动平衡性能，所有周向排布的功能组件均采用对称式布局，每组吸嘴杆单元独立配置垂直方向的直线导向结构与缓冲复位组件，可在取料时适配不同厚度料带的高度差，避免吸嘴刚性冲击损伤芯片引脚，同时在贴装工位提供稳定的下压力度，保证芯片与PCB焊盘的贴合平整度。下部集成的多组蓝色阀组为真空分配单元，随炮塔回转过程中可根据工位信号自动切换对应吸嘴的真空通断状态，在取料工位建立负压吸附芯片，在贴装工位破真空释放元件，避免不同工位间的气路干扰。

整套结构的安装边界需匹配贴片机炮塔舱室的内部空间，径向尺寸需避让设备内部的视觉对位相机与飞达供料平台的运动轨迹，轴向安装基准面与设备主传动输出轴的同轴度公差需控制在0.02mm以内，避免高速回转时产生偏载振动。周向排布的吸嘴安装位采用标准化快拆接口，可根据不同封装尺寸的芯片更换对应规格的吸嘴，无需拆解整组炮塔结构，降低产线换型的调试时长。传动齿轮采用斜齿设计相比直齿传动具备更高的重合度，回转过程传动更平稳，可降低高速分度时的冲击噪音，适配贴片机长时间连续作业的工况需求。每层结构之间通过定位销与高强度紧固件连接，保证重复拆装后的位置精度，吸嘴杆的导向部位采用自润滑耐磨衬套，减少长期往复运动的磨损量，延长部件的维护周期。
