带燃气调节轨道的4.2MW工业蒸汽锅炉

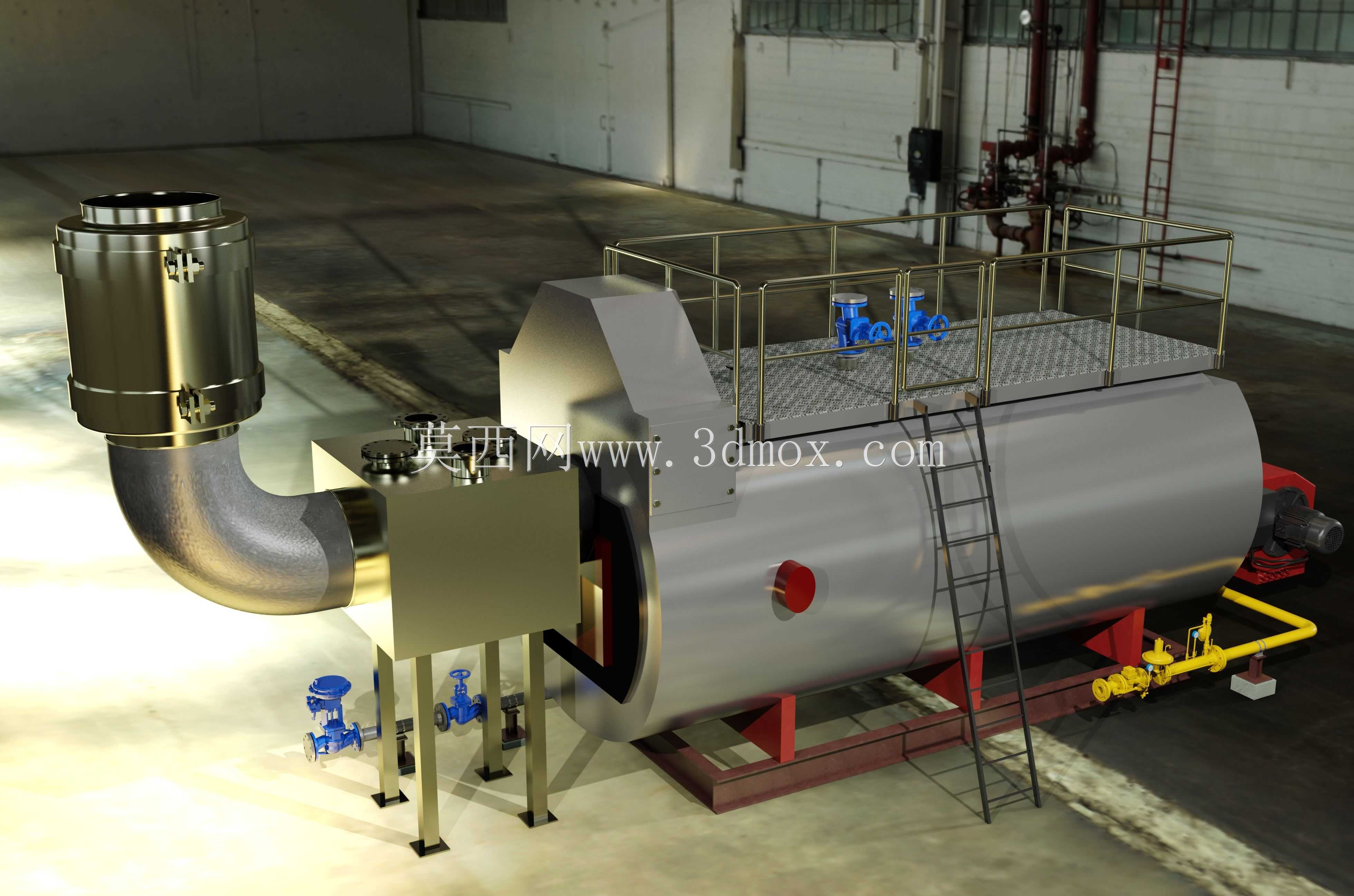

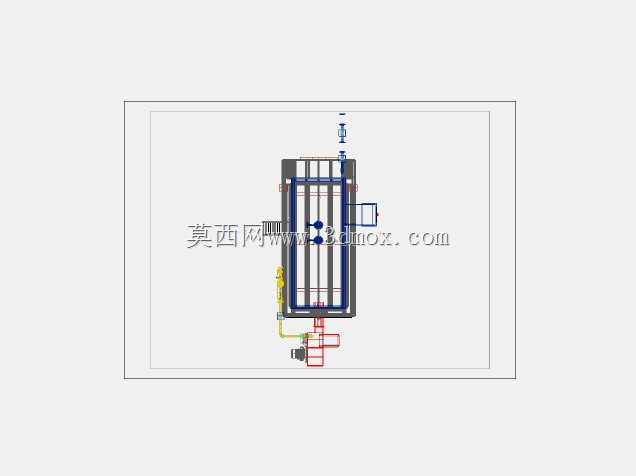

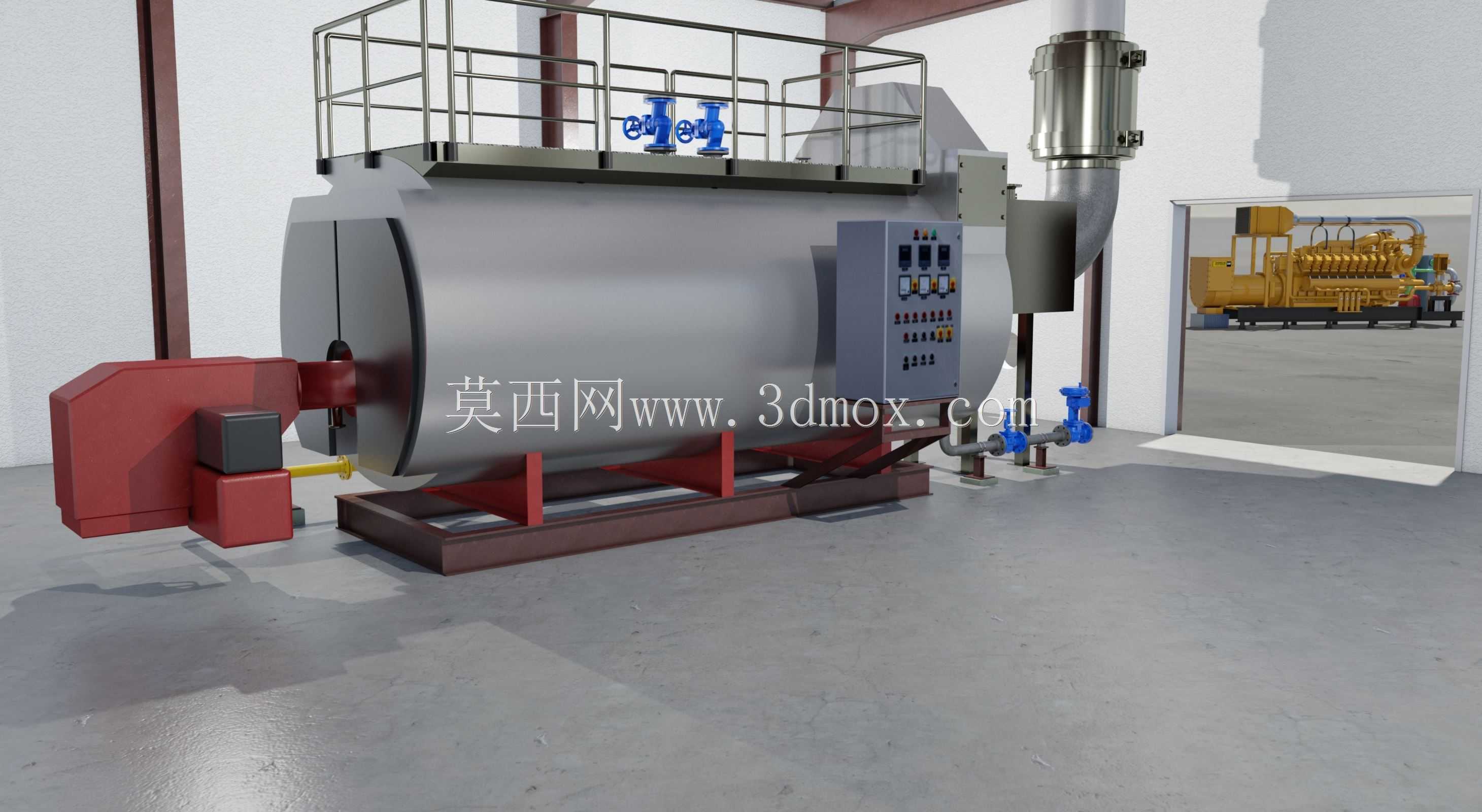

这款4.2MW蒸汽锅炉的三维结构完整还原了工业现场的实际安装形态，在食品加工、纺织印染、医药生产、集中供热等需要稳定饱和蒸汽供给的场景中，这类卧式内燃锅炉是核心热力供给单元，可直接对接厂区蒸汽管网，为生产工艺、物料加热、空间采暖等环节提供参数稳定的蒸汽源。从结构设计来看，设备采用卧式三回程湿背式结构布局，主体承压筒体为大直径圆柱壳体，前端布置燃烧器接口，配套的燃气调节组件集成在前端进料侧轨道上，可沿轨道抽拉完成检修维护，无需拆解周边管路即可完成燃烧头清理、燃气阀组校验等日常维保作业，大幅降低现场运维的拆装工作量。顶部设置的检修平台带安全护栏，可容纳运维人员完成顶部阀门、仪表的巡检操作，平台高度与筒体顶部阀组的操作高度匹配，避免高空作业的安全隐患。尾部烟道对接不锈钢排烟筒，可直接连接厂区排烟管道将燃烧废气导出，烟气流经三回程换热管束后，排烟温度控制在合理区间，兼顾换热效率与尾部烟道的防腐要求。设备侧面布置的电控柜集成了燃烧控制、水位监测、压力联锁等核心控制元件，柜内元件布局预留了接线与检修空间，现场安装时可直接对接厂区供电与信号线路。底部的型钢支座通过地脚螺栓与设备基础固定，支座的承重位置对应筒体的加强圈部位，避免承压壳体局部应力集中，安装时需预留前端燃烧器抽拉的操作空间，以及侧面阀组、电控柜的检修通道，筒体周边的管路接口位置与现场管线的对接高度匹配，减少现场配管的弯折与改动。建模过程中完整还原了设备的外部接口、操作部件、安全防护结构的相对位置，可直接用于厂区设备布局规划、安装方案模拟、运维培训演示等场景，结构细节贴合工业现场的实际安装要求，各部件的装配关系清晰，可直观呈现设备的安装边界与操作空间需求，帮助设计人员在厂区规划阶段提前校验设备布局的合理性，避免安装阶段出现空间干涉、检修空间不足等问题。
