工业厂房区域冷却供水管路集成系统

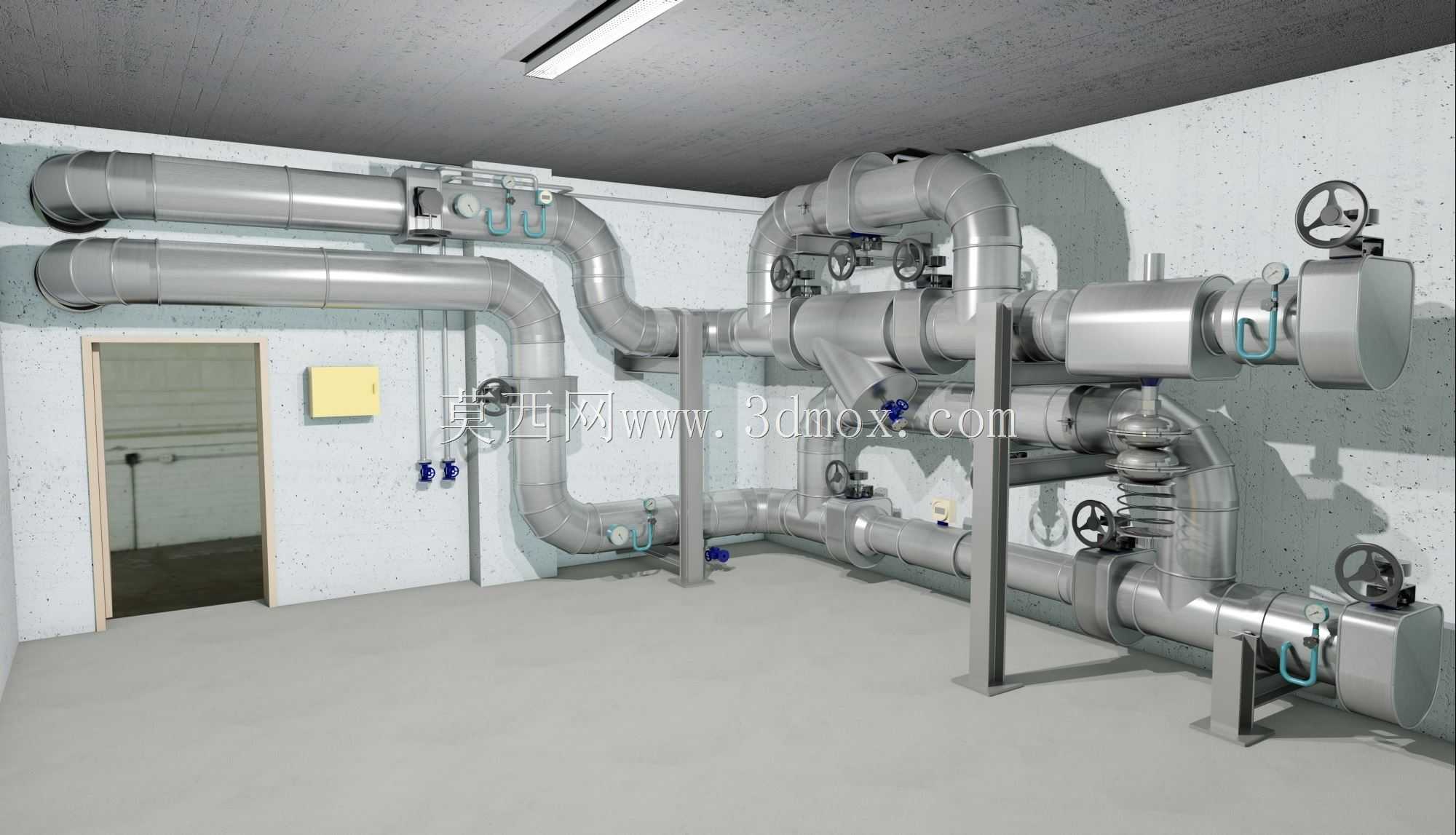

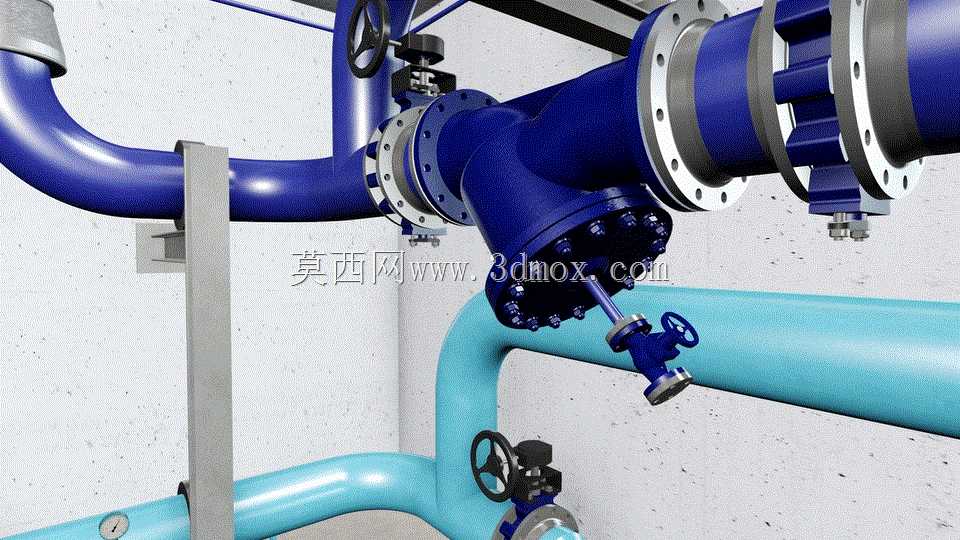

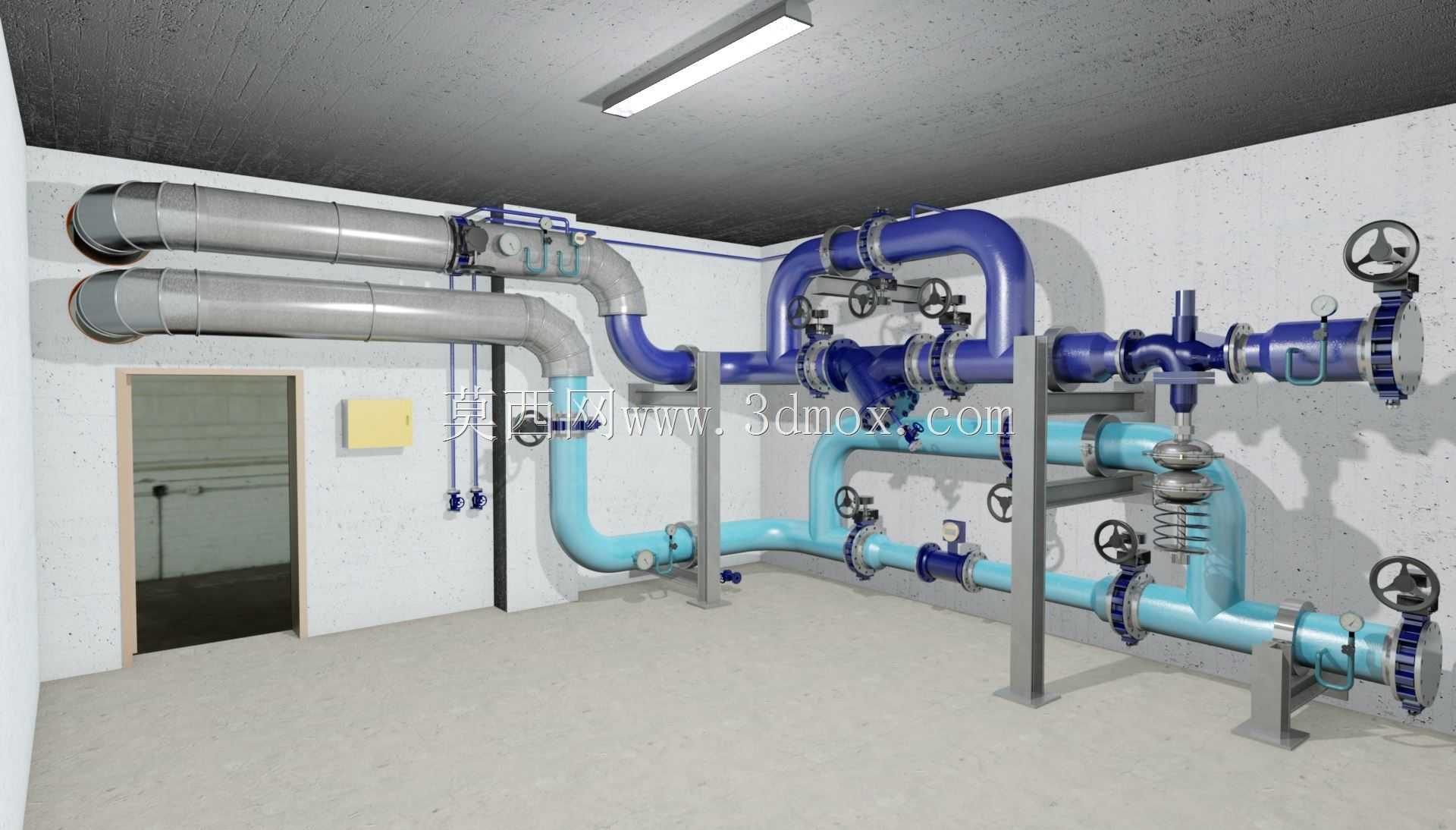

这套区域冷却管路系统主要服务于工业厂区内的集中冷却需求，常见于需要持续带走工艺设备、变电设施运行热量的生产场景，比如精密加工车间、数据中心配套冷却站、厂区集中供冷换热间等位置，承担着冷热介质输送、流量调节、压力管控的核心作用，是整个冷却循环链路里的核心输配单元。从结构设计来看，整套管路采用分层排布逻辑，大口径主输送管道沿室内顶部敷设，尽可能减少对地面通行与设备操作空间的占用，分支管路通过弯头、变径接头向下延伸，对接后续的换热终端或者冷却机组接口，不同管径的管道对应不同的流量输送需求，大管承担长距离主干输送，小管负责支路精准分配，避免管径匹配不当造成的压损过大或者流量不足问题。管路上集成了多类功能组件，包括手动截止阀、止回阀、压力表、温度传感器接口，还有弹簧式安全阀，日常运维时可以通过阀门切断单支路介质，不影响整个系统的连续运行，压力表可以实时反馈管内压力状态，当系统压力超过安全阈值时，安全阀会自动起跳泄压，避免管路超压破损。管路的支撑采用落地式型钢支架，支架底部通过膨胀螺栓与混凝土地面固定，支架与管道接触位置加装了减震垫，减少介质流动时产生的振动传递到建筑结构，同时支架的排布间距严格遵循管道挠度控制要求，避免长距离管道因为自重产生下垂变形，影响接口密封性能。设计过程中充分考虑了安装边界的适配性，管道与墙面、顶面预留了足够的保温施工空间，后期可以直接包覆橡塑保温层减少冷量损耗，管路的转弯位置都采用大曲率半径弯头，降低介质流动时的局部阻力，减少循环水泵的运行能耗。所有法兰连接的位置都预留了螺栓拆装的操作空间，后期更换密封垫、检修阀门时不需要额外切割管路，降低运维难度。整套系统的进出接口位置都做了统一的标高设计，对接外部主循环管路时不需要额外做变向调整，能够直接适配常规工业厂房的冷却站安装尺寸要求，从管路排布到组件选型都贴合实际工业场景的运维与使用需求，建模时还原了管道的焊接坡口、法兰螺栓孔、阀门手轮操作空间等细节，能够直接用于施工交底、管路碰撞检查以及运维培训场景。
