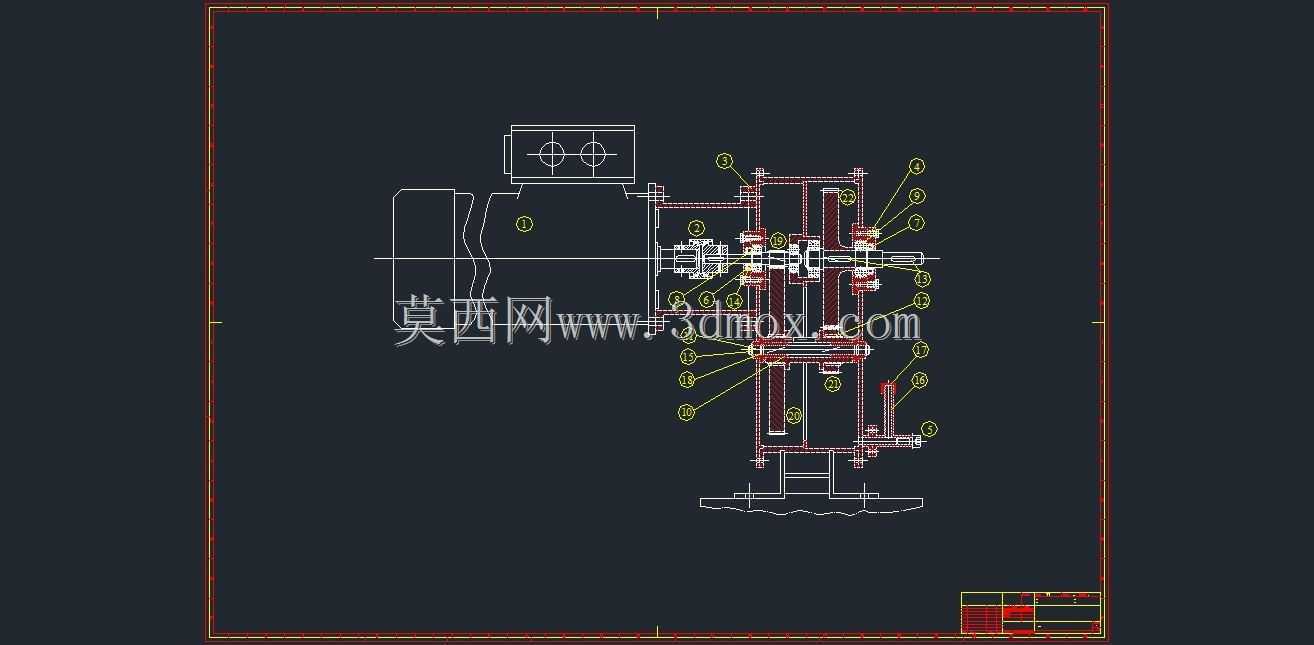

电机驱动两级齿轮传动变速箱结构设计

这款两级齿轮传动变速箱，核心适配小功率动力输入场景，可直接对接额定转速3000转、功率1.5kW的驱动电机，在轻工输送、小型实验台传动、教学演示设备、小型专用机床进给机构这类对安装空间有严格限制的场景中，能稳定实现固定传动比的动力输出，最终传动比设定为12，可将输入的高转速降低至适配工作端需求的区间，同时放大输出扭矩，匹配低转速大负载的作业需求。从结构布局来看，设计阶段优先考虑了轴系的同轴度控制，输入轴通过联轴器与电机输出端直连，省去了额外的皮带轮或链轮传动环节，减少了动力传递过程中的损耗，也压缩了整体安装的轴向尺寸。箱体内的两根传动轴采用平行布置方案，齿轮副选用直齿圆柱齿轮，加工难度低，装配时无需调整轴向啮合错位量，后期维护更换配件的成本更低，适合小批量设备配套使用。各轴的支撑位置选用标准深沟球轴承，轴承端盖设置了密封结构，可防止箱体内润滑油泄漏，同时阻挡外部粉尘进入啮合区域，延长齿轮与轴承的使用寿命。箱体采用剖分式结构设计，上下箱的结合面加工有定位销孔，装配时可保证轴承孔的位置精度，避免轴系安装后出现偏载导致的齿轮异常磨损。从安装边界来看，箱体底部设置了一体化的安装支座，支座上预留了四个螺栓安装孔，可直接固定在设备的安装基座上，输入轴与输出轴的轴伸尺寸、键槽规格均匹配对应功率等级的标准连接件，无需额外加工转接结构。设计过程中对所有齿轮的模数、齿宽、轴径尺寸都做了强度校核，确保在额定负载下长期运行不会出现断齿、轴变形等失效问题，箱体内腔预留了足够的润滑油储油空间，齿轮转动时可带起润滑油实现飞溅润滑，无需额外配置强制润滑系统，简化了配套设备的油路设计。输出端的轴伸位置可根据配套设备的需求安装联轴器、链轮或者带轮，适配不同的动力输出连接方式，整体结构紧凑，没有冗余的设计结构，所有零部件的尺寸都经过精准核算，装配时不会出现干涉问题，对于刚接触传动结构设计的从业者来说，也可作为典型的两级定轴齿轮传动案例，参考其轴系布置、密封设计、安装定位的设计思路，应用到同类型的传动结构开发中。
