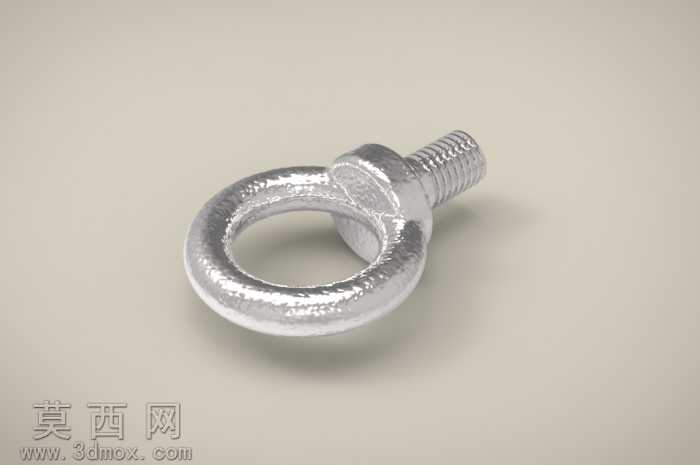

锻造一体式吊环螺栓三维建模作品

本模型为起重吊装作业常用的一体式锻造吊环螺栓，建模过程以真实锻造吊环螺栓的实物测绘尺寸为基准，在SolidWorks软件中完成全参数化建模，全程遵循机械设计标准中吊环螺栓的尺寸规范，保证各结构比例与工业实物完全一致。建模初期先梳理零件的结构逻辑，该零件为一体式锻造成型结构，主要分为环形吊耳与外螺纹螺杆两个核心功能段，无拼接焊缝结构，建模时优先绘制吊环部分的闭合轮廓草图，以旋转凸台命令生成吊环的基础环形实体，针对吊环与螺杆衔接的过渡部位，采用圆角与放样结合的方式处理，还原锻造工艺形成的圆滑过渡应力分散结构，避免直角结构带来的应力集中问题，符合起重零件的力学设计要求。螺杆部分采用螺旋线扫描的方式生成标准外螺纹特征，螺纹牙型选用普通公制螺纹的标准牙型轮廓，扫描过程中严格控制螺纹小径、大径与螺距的参数匹配，还原真实螺纹的啮合结构，同时对螺杆末端的倒角结构做精细化处理，还原实物装配时的导入导向特征。材质设置阶段，针对该零件的锻造镀锌钢材质属性，调整金属材质的基础参数，设置较高的反射度与细微的磨砂粗糙度，模拟热镀锌处理后金属表面略带颗粒感的银白金属质感，同时在吊环的环形曲面处添加轻微的锻造纹理凹凸贴图，还原锻造零件表面非完全镜面的真实质感，避免渲染效果过于塑料化。渲染阶段采用工作室柔和三点布光方案，主光源从斜上方45度角投射，突出吊环环形曲面的光影过渡，辅光源补亮螺杆螺纹部分的暗部细节，背光源勾勒零件的整体轮廓，让金属材质的厚重质感得到充分展现，背景选用低饱和度的浅灰色纯色背景，避免多余元素干扰零件本身的结构展示。模型结构完整还原了一体式吊环螺栓的所有细节，包括吊环内侧的磨损预留余量、螺杆与吊环衔接处的加强过渡结构、螺纹首尾的收尾特征，可用于起重机械配件选型展示、装配模拟、机械教学演示等多种场景，建模过程中所有特征均保留参数化编辑属性，可根据不同的载荷需求调整吊环内径、螺杆直径、螺纹长度等核心参数，快速生成对应规格的吊环螺栓模型。
