木质机械传动鲁格耳拼装结构设计

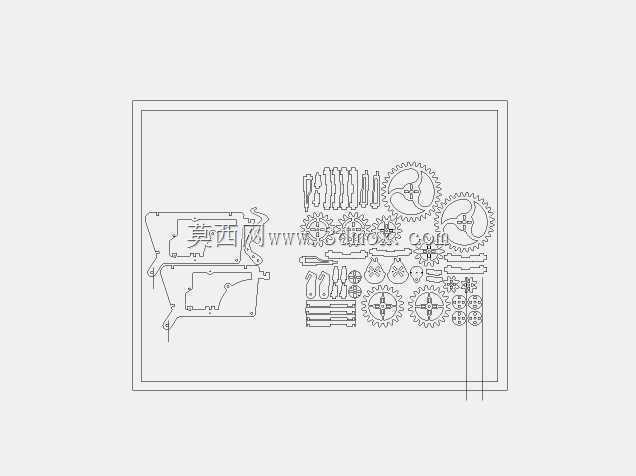

这套木质传动拼装结构的设计，核心围绕无动力机械传动的趣味拼装场景展开，适配手工拼装爱好者的组装需求，整体结构完全依靠木质零件间的齿形啮合、杆件铰接实现动作传递，无需额外金属连接件或动力源，组装完成后可通过手动触发实现连贯的机构动作。从设计思路来看，整套结构将传动齿轮组、铰接杆件、定位框架整合在统一的拼装边界内，所有零件的轮廓都适配激光切割加工工艺，板材厚度统一匹配常用的椴木层板规格，零件间的配合间隙预留了木质材料的轻微膨胀余量，避免温湿度变化导致的卡滞问题。在功能特性上，多组不同模数的渐开线齿轮承担了不同层级的动力传递作用，大直径齿轮负责降低输入转速、提升输出扭矩，小直径齿轮组负责实现动作的分路传递，带动侧边的铰接杆件完成预设的往复动作，框架部分的异形轮廓既承担了所有传动零件的定位安装作用，也兼顾了拼装完成后的外观整体性，没有多余的外露突出结构。实际应用场景中，这类拼装结构既可以作为机械原理教学的具象演示教具，帮助初学者直观理解齿轮传动比、连杆机构动作逻辑等基础机械知识，也可以作为手工拼装的文创产品，满足爱好者的动手组装需求。安装边界方面，整套结构拼装完成后的外轮廓尺寸适配常规的桌面摆放空间，所有转动零件的活动范围都控制在框架轮廓以内，不会出现动作过程中零件超出外框的干涉问题，零件间的定位卡口都设计了防呆结构，组装时无需额外测量定位，依靠卡口的形状匹配即可完成零件的精准对位，避免错装导致的传动失效。齿轮部分的齿形经过专门优化，齿顶间隙和齿侧间隙都适配木质材料的加工精度，既不会因为间隙过小导致组装后转动卡滞，也不会因为间隙过大出现传动回程过大、动作脱节的问题，连杆部分的铰接点都设计了圆形凸台定位，组装后铰接点转动顺滑，不会出现松脱或偏摆的问题。
