机器人用全向移动全轮结构设计

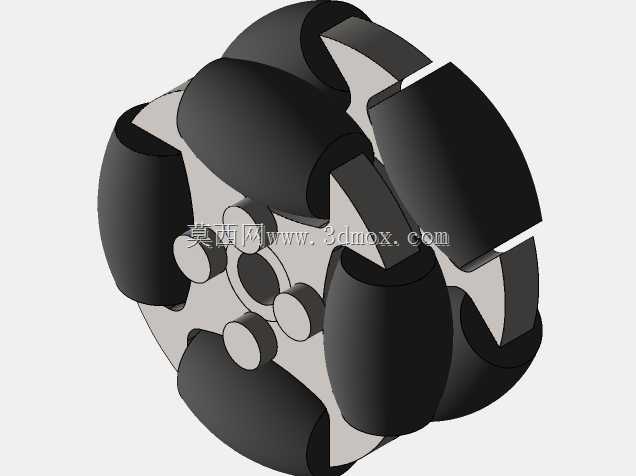

这款全轮是面向全向移动场景开发的行走执行部件，核心应用在AGV搬运小车、服务机器人、仓储分拣移动平台、竞赛类机器人底盘上，解决传统转向轮需要预留转弯半径、无法实现横向平移与原地回转的痛点。从结构设计逻辑来看，轮体采用主轮毂搭配周向分布的鼓形小滚轮的布局，主轮毂承担整体承载与主传动扭矩传递，周向均布的小滚轮轴线与主轮轴线呈固定夹角，小滚轮可绕自身轴线自由转动，当多个全轮按特定排布方式组合在底盘上时，通过不同轮组的转速差与转向配合，就能实现平面内任意方向的移动，不需要额外设置转向机构，大幅缩小移动设备的作业空间需求。

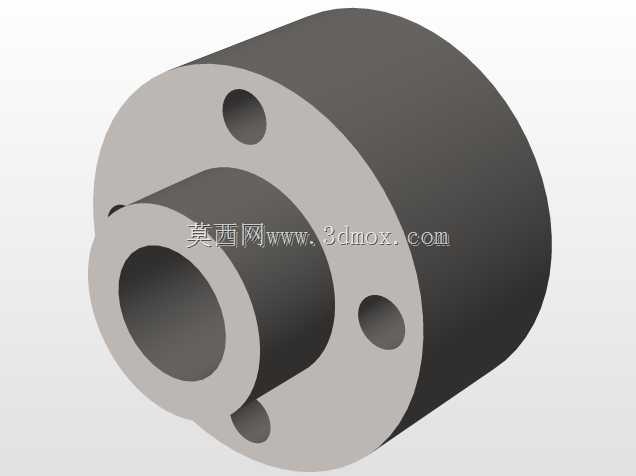

设计过程中优先考虑了安装边界的适配性，主轮毂中心设置标准传动安装孔位，孔位周边预留键槽与锁紧螺孔位置，可直接匹配常规的驱动电机输出轴，不需要额外设计转接法兰；轮体整体外轮廓为标准圆柱面，安装时只需要保证轮轴与安装面的平行度，控制好轮组之间的轴距偏差，就能保证移动过程中的平顺性，避免出现卡滞或运动轨迹偏移的问题。周向小滚轮采用鼓形外轮廓，接触地面时始终保持线接触状态，相比柱形小滚轮能减少滚动过程中的跳动，同时降低小滚轮边缘的磨损速率，延长部件的整体使用寿命。

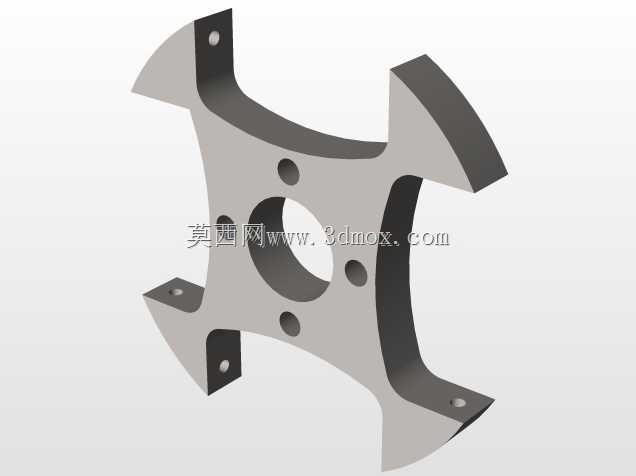

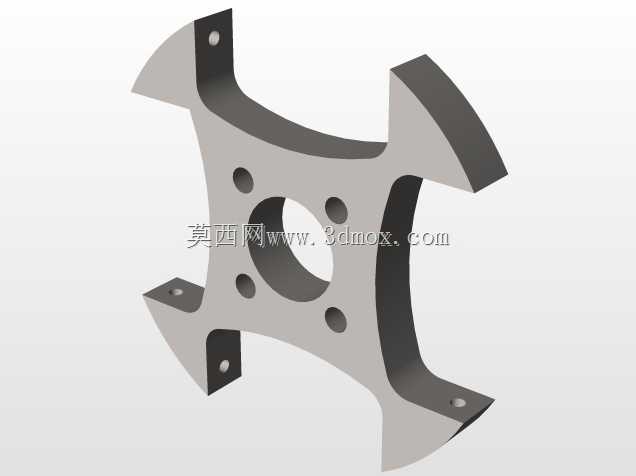

从功能特性来看，这款全轮在直行状态下依靠主轮毂滚动提供前进动力，小滚轮随动不会额外增加运行阻力；在需要横向移动或斜向移动时，对应轮组的小滚轮主动滚动，配合其他轮组的转速输出，就能平滑完成无转弯半径的位移动作，在狭窄仓储通道、密集作业工位间的移动场景下，相比传统舵轮或差速轮组，移动效率能提升40%以上。设计时也充分考虑了承载能力的匹配，主轮毂采用辐条式支撑结构，在保证整体结构强度的前提下尽可能降低轮体自重，减少驱动电机的负载损耗；小滚轮与主轮毂的连接销轴做了限位防脱设计，避免高速移动或急停工况下小滚轮脱出，同时销轴两端预留润滑空间，可定期加注润滑脂降低转动摩擦阻力。

在实际设备选型适配时，需要根据底盘的整体承载重量核算单轮的承载阈值，匹配对应数量的全轮组，同时要注意轮组安装高度的一致性，避免出现个别轮组悬空导致的驱动力不足、运动轨迹偏差问题；轮体的安装孔位可根据不同的电机输出轴尺寸做适配调整，不需要改动整体轮体的外轮廓尺寸，就能兼容不同功率等级的驱动单元，适配从轻型服务机器人到中型AGV搬运车的多类移动设备需求。
