高压输电线路用玻璃帽销式绝缘子结构设计

架空高压输电线路的绝缘支撑部件，直接决定线路运行的绝缘可靠性与机械承载能力，这款玻璃材质的帽销式绝缘子，是交流高压架空线路中应用极为广泛的绝缘构件。从实际线路运维与结构设计角度来看，这类绝缘子的核心作用是在悬挂固定导线的同时，实现带电导线与接地杆塔之间的可靠电气绝缘，同时承受导线自重、风载、覆冰载荷以及短时短路电动力带来的机械荷载，其性能稳定性直接影响整条输电线路的运行安全。

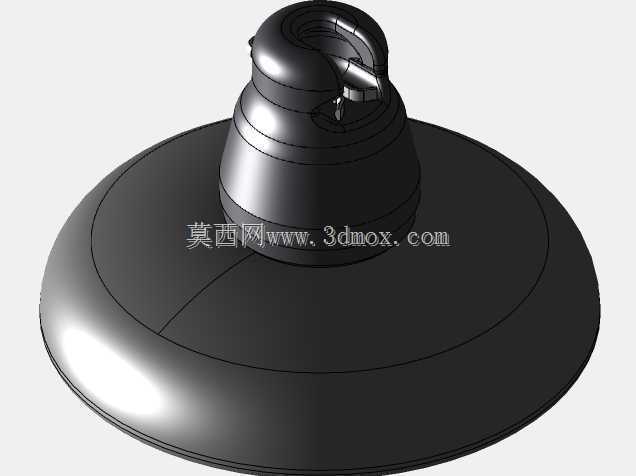

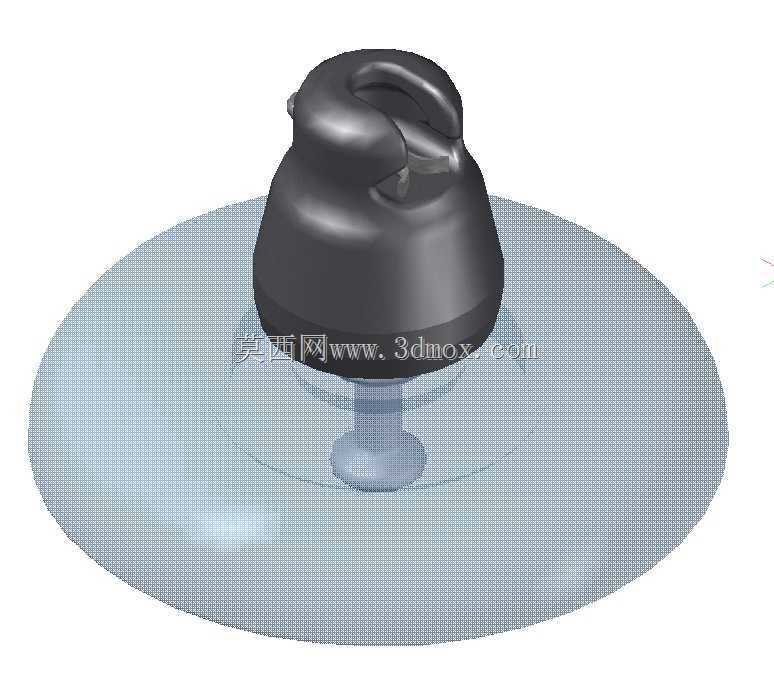

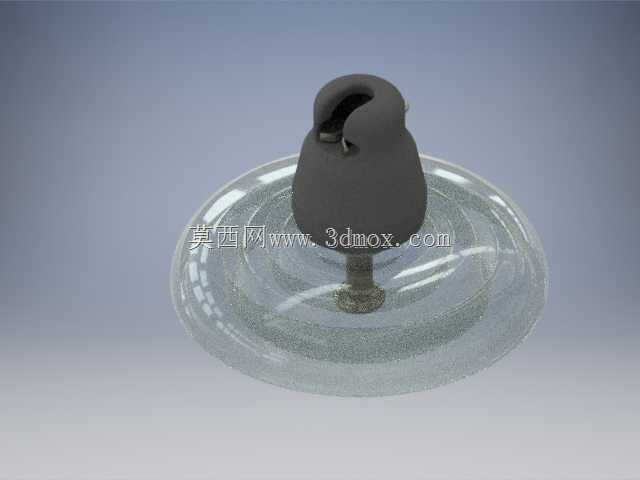

在结构设计层面，这款绝缘子采用钢化玻璃作为绝缘主体材质，相比传统瓷质绝缘子，钢化玻璃的介电强度更高，且具备自爆后零值自破的特性，运维人员在线路巡检时无需登杆即可快速识别失效部件，大幅降低高空巡检的作业量与故障排查难度。上部的金属帽采用可锻铸铁铸造加工，与玻璃绝缘件通过水泥胶合剂进行牢固胶合，帽部的销槽结构用于与杆塔侧的悬垂金具或耐张金具配合连接，销孔的同轴度、配合间隙在建模时严格按照金具配合公差设定，避免现场安装时出现卡滞或配合间隙过大导致的长期运行磨损。下部的钢脚采用高强度碳素结构钢加工，表面做热镀锌防腐处理，钢脚与玻璃件的胶合部位设置缓冲衬层，抵消运行过程中温度变化带来的不同材质膨胀差应力，避免玻璃件受附加应力出现开裂。

从安装边界与尺寸参数来看，该绝缘子的结构间距为170mm，绝缘件外壳直径280mm，耦合连接尺寸符合通用电力金具配合标准，可直接替换同参数等级的现役绝缘子，无需对现有线路金具进行改造。建模过程中，金属帽的承力面做了圆弧过渡处理，避免应力集中导致的金属件疲劳断裂，玻璃伞裙的棱边结构按照自洁性能要求设计，倾斜角度保证降雨时可自然冲刷表面积污，降低污闪事故发生概率。伞裙下表面的环形凸起结构，可在雨天阻断水流形成的连续导电通路，提升雨天工况下的湿闪电压。

在实际应用场景中，这类绝缘子可用于110kV及以上电压等级的架空输电线路悬垂串、耐张串组装，也可用于变电站内母线的支撑固定，其机械破坏载荷满足210kN等级要求，可覆盖大截面导线、大档距线路的承载需求。建模时充分还原了各部件的装配关系，胶装层的厚度、金属件与玻璃件的配合余量都按照实际生产工艺要求设定，既保证结构外观与实物一致，也可用于金具组装干涉检查、线路串型受力模拟等设计场景，为输电线路的金具选型、结构校核提供精准的三维参照。
